多规格高速钢直柄车刀三维结构模型

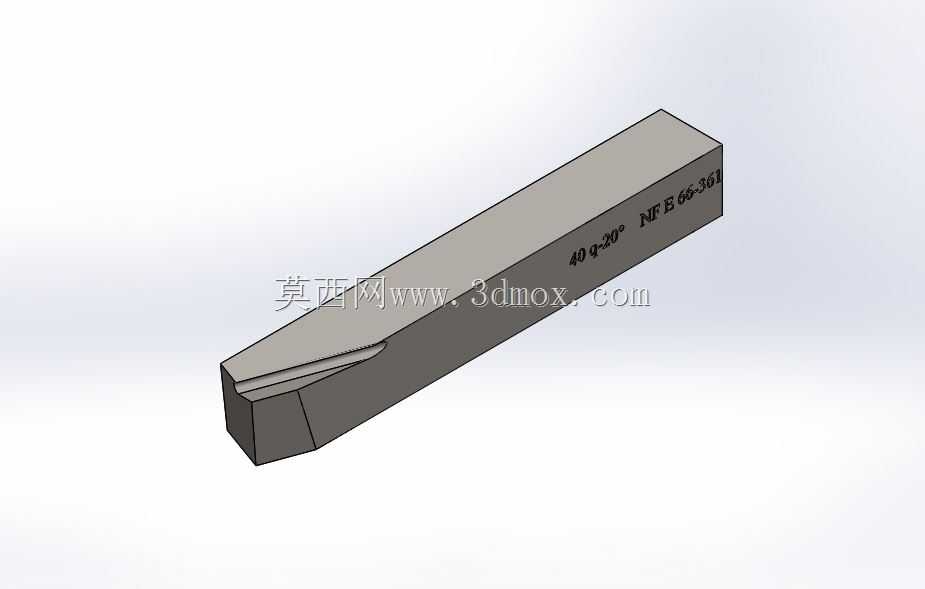

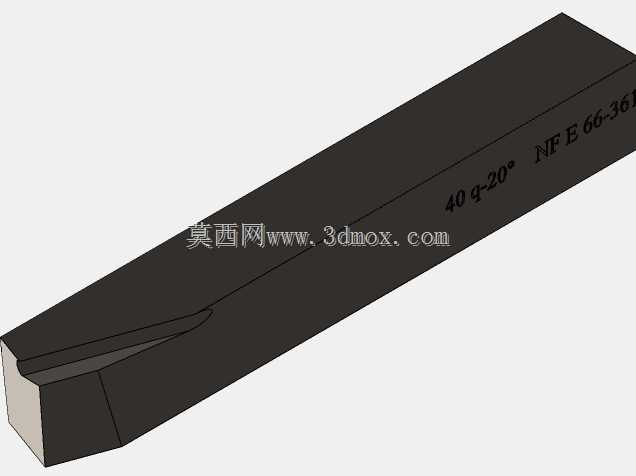

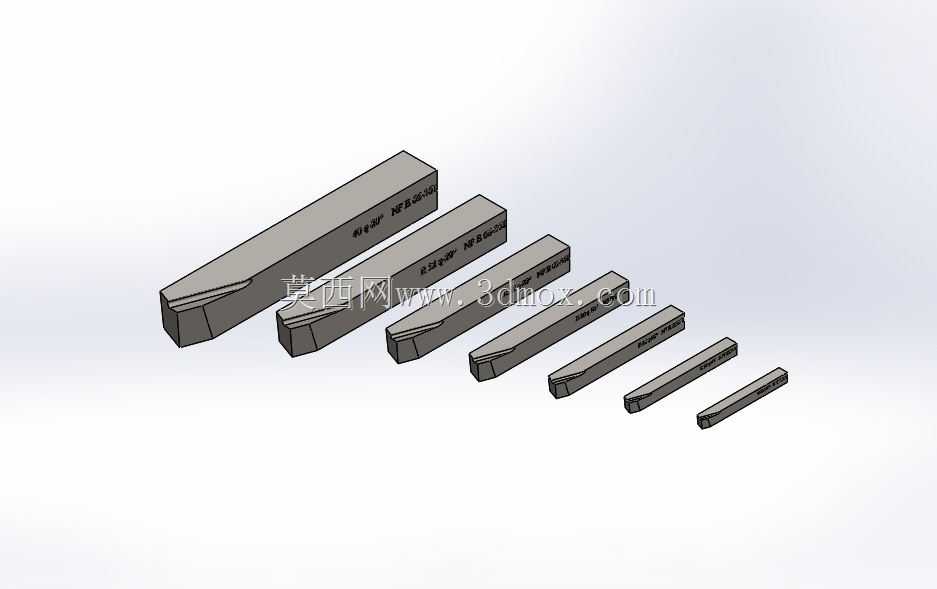

这套车刀模型还原了不同规格的高速钢直刃车刀结构，覆盖从微型精密加工到常规小零件车削的常用尺寸区间，可直接用于车床刀架选型匹配、加工工艺模拟、虚拟装配干涉检查等场景。在普通卧式车床、小型数控车床的外圆车削、端面车削、切槽、小角度锥面加工工序中，这类整体高速钢车刀是小批量试制、教学实训、维修类加工场景的常用刀具，相比焊接式硬质合金车刀，它的刃磨灵活性更高，针对硬度低于HRC32的碳钢、有色金属、非金属工件，能通过手工刃磨获得适配不同加工需求的切削角度，无需更换刀体即可完成多工序加工。模型完整还原了直柄车刀的矩形截面刀体结构，刀身长度随切削规格递增，最小规格的刀体可适配仪表车床的小刀架安装位，最大规格的刀体可匹配普通C6140类车床的四方刀架装夹尺寸，所有刀体的装夹基准面都做了平面度还原，模拟实际装夹时的定位贴合状态，刃口部分的几何角度按照实际高速钢车刀的粗加工、半精加工常用参数建模，前角、后角、副偏角的过渡结构清晰，能直观呈现刀具切削时的受力面与排屑空间。设计建模时优先还原了刀具的装夹边界，刀体的夹持段长度占总长度的比例符合实际装夹要求，避免虚拟装配时出现刀体伸出过长、装夹定位不足的模拟误差，刃口与刀身的过渡圆角也按照实际刃磨后的状态做了处理，没有出现尖锐直角这类不符合实际加工状态的结构。不同规格的车刀按照尺寸梯度排列，可直接用于加工工艺排布时的刀具选型参考，比如加工小直径轴类零件时选用小规格短刀体，降低刀具悬伸带来的振刀风险，加工大余量外圆时选用长刀体大截面规格，提升刀体刚性承受更大切削力。模型还还原了高速钢车刀的刀身标识区域，对应实际刀具的规格、材质标注位置，方便在三维装配环境中快速识别刀具规格，适配虚拟加工仿真中的刀具库搭建需求，也可作为机床操作实训的三维教学素材，帮助初学者直观理解不同规格车刀的外形差异与适用场景，避免选型错误导致的加工撞刀、刚性不足等问题。
