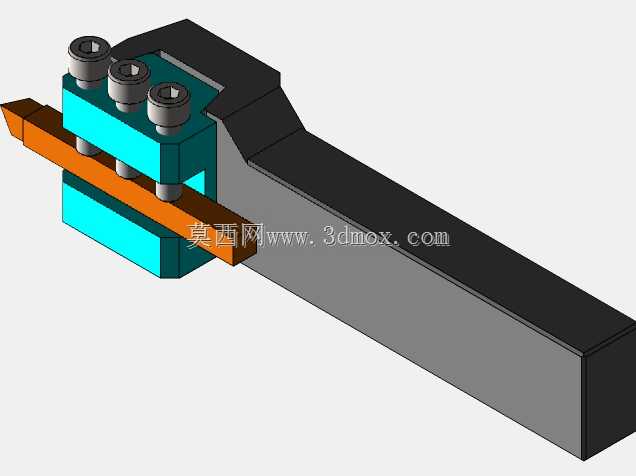

机夹式硬质合金切断车刀三维结构

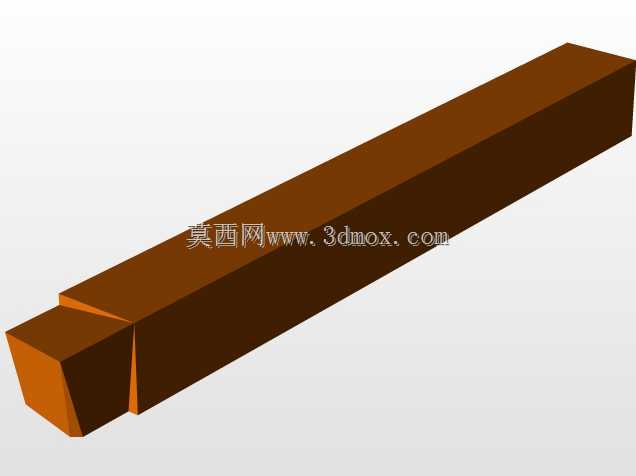

这款切断车刀主要应用于普通卧式车床、数控车床的棒料切断、切槽加工工序，是金属切削加工环节的常用刀具，适配碳钢、合金钢、有色金属等多种常见工件材料的切断作业，在批量零件加工、维修车间单件下料场景中都有较高使用频次。从结构设计来看，刀体采用长条形方截面结构，可直接匹配标准车床刀架的装夹槽，安装时无需额外定制适配垫块，刀体长度预留了足够的装夹余量，同时兼顾了切断作业时的悬伸需求，避免刀体与卡盘、工件发生干涉。刀头部分采用斜楔式夹紧结构，硬质合金刀片通过刀体自身的楔面结构压紧固定，更换刀片时无需复杂操作，仅需松开压紧件即可快速替换刀片，能够有效减少换刀辅助时间，适配批量加工的快换需求。刀刃部分设计有合理的主偏角与副偏角，切断作业时能够减少工件端面的残留毛刺，同时降低切削过程中的径向切削力，避免刀体在大进给切削时发生振颤。刀体的截面尺寸经过力学校核，在常规切削参数下能够保证足够的刚性，切断直径30mm以内的棒料时不会出现让刀现象，切出的工件端面平面度能够满足普通机加工的公差要求。设计过程中重点考虑了排屑空间，刀头前部的排屑槽经过角度优化，切断过程中产生的带状切屑能够顺着排屑槽方向排出，不会缠绕在刀体或工件上，减少切削过程中的安全隐患，同时避免切屑刮伤已加工工件表面。刀体的装夹基准面做了平面度处理，装入刀架后能够保证刀刃的中心高与车床主轴中心重合，无需额外调整中心高垫片，降低安装调试的难度。在实际使用场景中，这款刀具既可以用于整根棒料的定长切断下料，也可以通过调整进给深度完成工件的外圆切槽、退刀槽加工，部分工况下还可通过调整安装角度完成端面浅槽的加工，通用性较强。刀头的刀片槽位置做了强化处理，长期夹紧刀片不会出现槽口变形，能够保证刀片装夹的重复定位精度，更换同规格刀片后无需重新对刀即可继续加工，有效提升加工效率。
