调速器配套花键传动轴结构设计

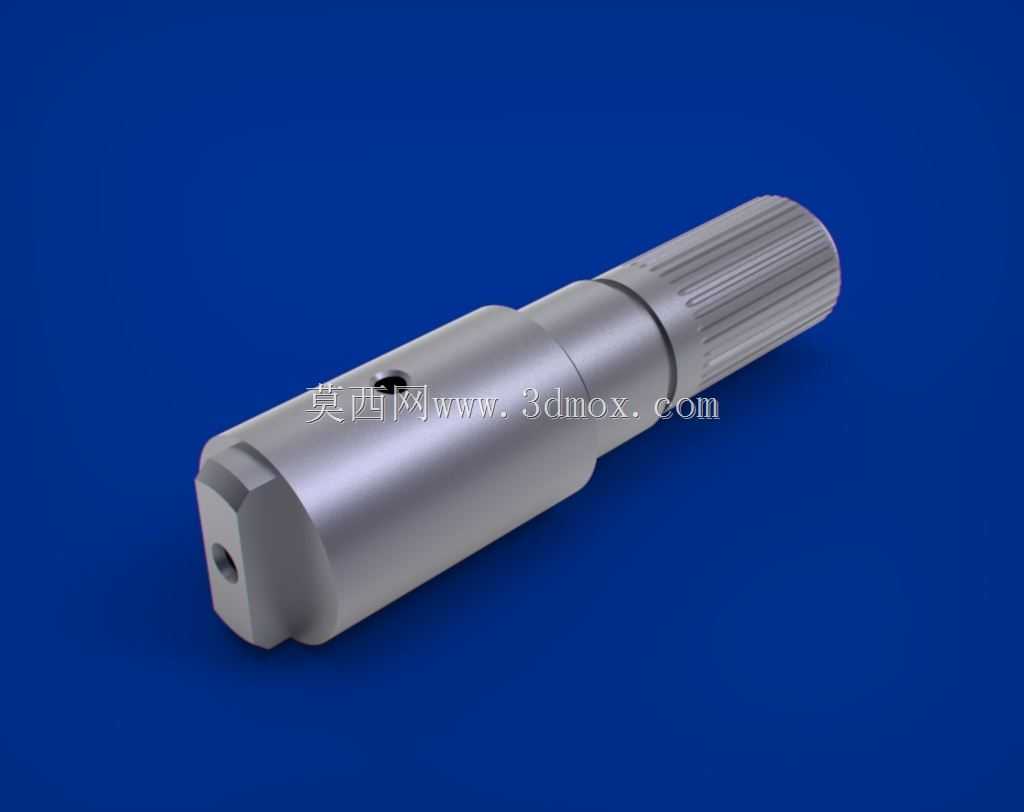

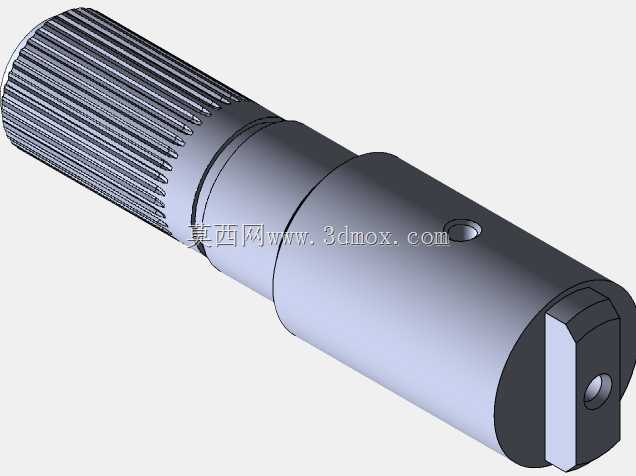

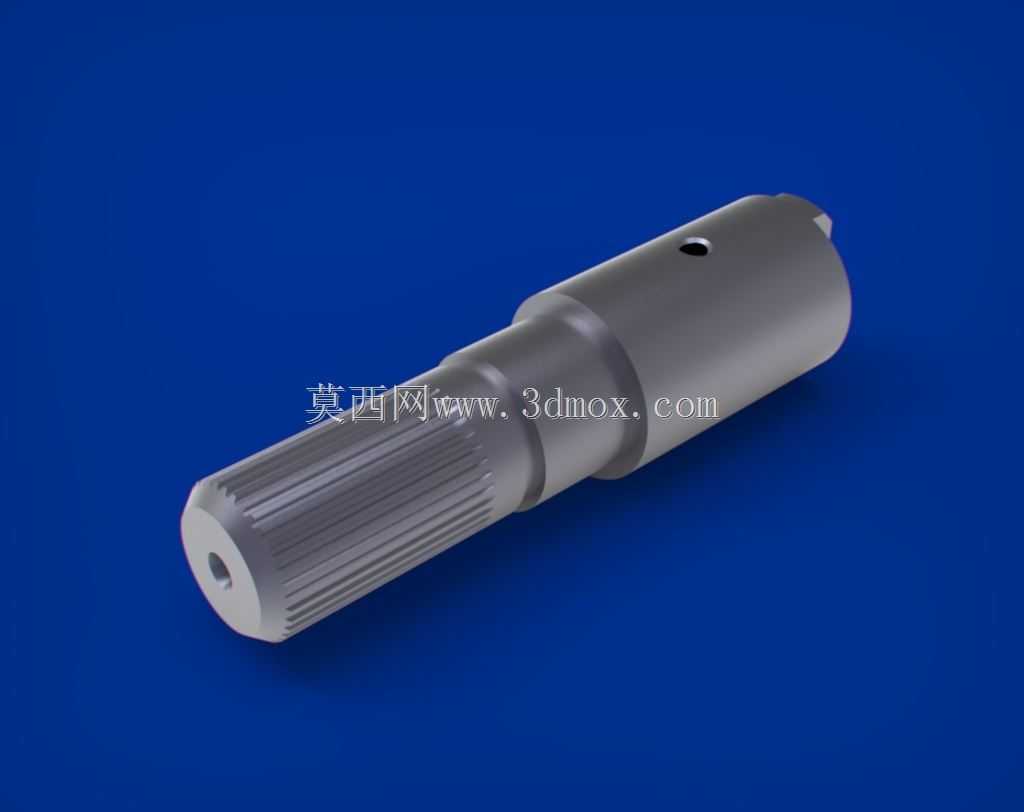

这类花键联轴器轴主要应用在工业调速设备的动力传递链路中，常见于输送线调速单元、风机调速机构、中小型机床进给调速模块等场景，承担着将调速端输出扭矩平稳传递至执行端的核心作用，同时可补偿两连接轴之间的微小同轴度偏差，避免刚性连接带来的额外载荷损耗。从结构设计来看，该轴采用阶梯轴布局，一端加工有渐开线花键齿段，依靠多齿啮合传递扭矩，相比普通平键连接，花键结构的承载能力更强，对中性更好，能适应调速过程中频繁变转速、变载荷的工况，减少齿面磨损与应力集中。轴身设置的多段阶梯轴肩，主要用于轴承、隔套、密封件的轴向定位，其中靠近花键端的轴颈为轴承安装位，配合对应型号的滚动轴承实现轴系的径向支撑，保证轴运转时的回转精度，轴端的中心孔是加工时的工艺定位基准，也可在装配时作为同轴度找正的基准点。轴身开设的径向通孔，主要用于锁紧销的安装，实现与对接部件的周向防松，避免高速运转或载荷波动时出现连接松脱的问题。设计时需要重点考虑安装边界的匹配，花键段的长度、齿形参数要与对接的花键套完全适配，轴承安装位的轴颈公差需满足对应轴承的配合要求，通常采用基孔制过渡配合，保证轴承内圈与轴颈同步回转，同时不会出现装配过紧导致的轴承游隙过小问题。轴上各阶梯段的过渡位置均设计有圆角过渡，避免轴在变载荷作用下出现应力集中导致的断裂失效，非配合面的粗糙度要求可适当放宽，配合面尤其是花键齿面、轴承安装面的粗糙度与形位公差需要严格控制，保证装配后的运转平稳性。在实际选型应用中，需要核对轴的总长、各段轴径尺寸与安装腔体的空间是否匹配，花键的模数、齿数、压力角等参数要与对接部件完全一致，同时要核算轴的扭转强度与临界转速，确保在设备最高工作转速下不会出现共振、扭转变形超差的问题，轴系搭配的轴承选型要匹配工作载荷的大小与方向，保证轴系的支撑刚度满足传动精度要求。
