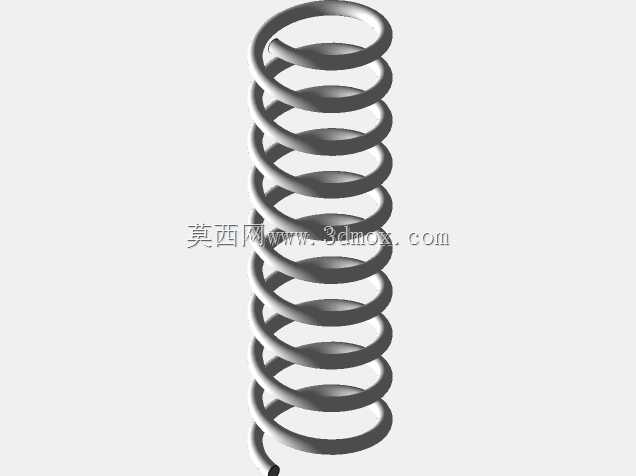

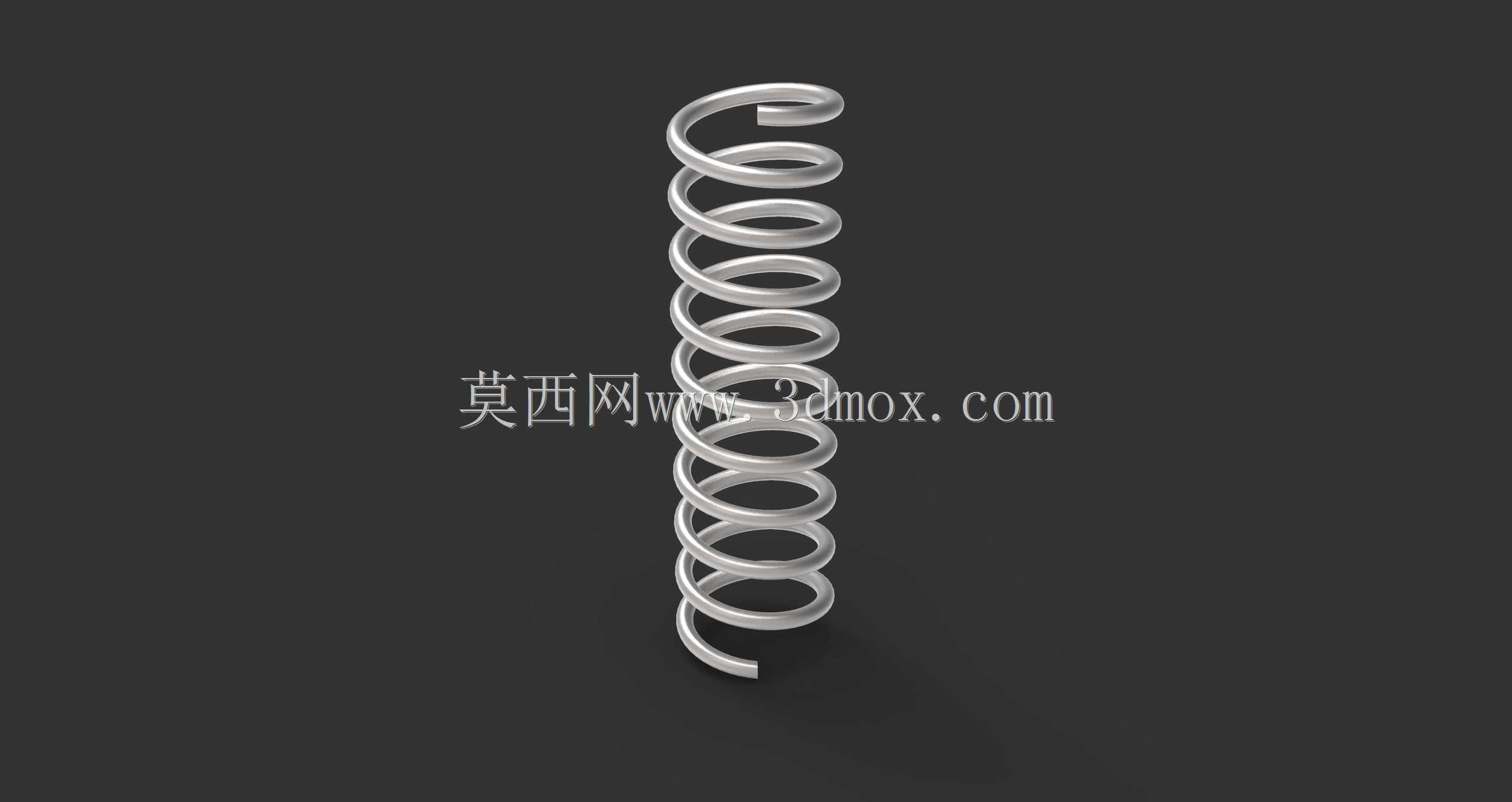

等节距圆柱螺旋压缩弹簧结构设计

日常做设备结构设计时，这类等节距圆柱螺旋压缩弹簧是选型频率极高的弹性元件，从低压电器的触点复位、小型工装的夹紧缓冲，到自动化输送线的限位减震、阀门启闭的力值提供，几乎覆盖了所有需要提供线性回复力、吸收冲击载荷的机械场景。做这个弹簧的三维结构时，首先要锚定实际安装边界，先确定两端并紧磨平的支撑圈长度，支撑圈不参与工作变形，主要作用是保证弹簧受压时端面贴合平整，避免工作过程中出现侧向偏移，通常支撑圈取1到1.5圈即可，磨平部分的长度不小于端圈周长的四分之三，端头厚度不小于钢丝直径的八分之一，这是实际加工和装配必须满足的工艺要求。接下来要匹配工作载荷对应的有效圈数，有效圈数直接决定弹簧的刚度，相同钢丝直径和中径下，有效圈数越多刚度越小，能提供的变形量越大，建模时要严格控制节距误差，保证每一圈的螺距均匀，避免受力时出现局部应力集中提前失效。钢丝直径的选择要结合工作行程和最大载荷核算，既要保证最大压缩量时弹簧的切应力在材料许用范围内，又要避免刚度过大导致安装预紧力超标，影响配套部件的使用寿命。建模过程中要注意螺旋升角的匹配，螺旋升角由节距和弹簧中径计算得出，不能直接随意绘制螺旋线扫掠，否则生成的端圈和支撑圈过渡位置会出现曲面褶皱，和实际冷卷弹簧的成型形态不符。两端的磨平端面要和弹簧中心轴线垂直，垂直度误差控制在自由高度的百分之二以内，这样装配到安装孔或者导向轴上时，不会出现卡滞、偏磨的问题。实际应用中这类弹簧多数会配套导向轴或者安装套筒使用，建模时要预留合理的配合间隙，弹簧外径和安装套筒的间隙取单边0.5到1毫米，内径和导向轴的间隙取单边0.3到0.8毫米，根据弹簧直径大小调整，避免工作过程中弹簧受热膨胀或者变形歪斜出现卡滞。还要考虑弹簧的并紧高度，也就是所有有效圈完全压并时的总高度，这个尺寸要小于设备允许的最小安装空间，避免弹簧被压并后出现塑性变形，失去弹性回复能力。做结构评审时，还要核对弹簧的自由长度，预压后的初始力值要满足机构复位的最小推力要求，最大工作压缩量对应的载荷不能超过配套结构的受力上限，比如用在微动开关复位场景时，弹簧力过大会导致开关按动力超标，手感过硬甚至无法触发，力值过小则会出现开关复位不到位、触点接触不良的问题。
