汽车离合器壳体总成三维结构设计

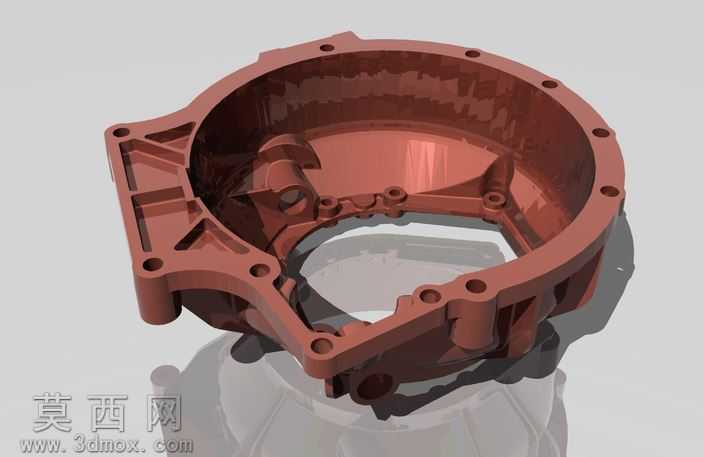

本作品为汽车传动系统核心配套的离合器壳体总成三维建模成果，建模过程严格遵循汽车动力总成的装配匹配逻辑，以实现发动机与变速器的可靠衔接为核心设计目标。建模阶段首先基于动力总成的安装边界参数，确定壳体的整体轮廓尺寸，精准预留发动机缸体对接端面、变速器输入轴避让腔、离合器操纵机构安装位的空间尺寸，确保各装配接口的位置公差符合实际装车要求。模型完整还原了壳体的加强筋布局结构，在壳体受力集中的安装凸台周边设计了辐射状加强筋，在保证壳体整体结构强度、抗扭抗振性能的同时，合理控制壳体壁厚，避免不必要的材料冗余，兼顾结构可靠性与轻量化设计需求。模型上所有的螺栓安装孔、定位销孔、工艺减重孔均按照实际加工标准进行参数化建模，孔位的同轴度、端面的平面度均符合机械加工的精度要求，不同孔径的倒角、沉台结构都做了精细化还原，能够直接用于后续的工程图导出与加工工艺参考。材质渲染阶段采用了铸铝壳体常用的红棕色氧化涂装质感，还原了压铸件表面细微的颗粒质感与哑光金属光泽，通过光影渲染突出壳体的腔体深度、加强筋的立体结构与安装面的平整特征，清晰展现壳体内部的离合器组件容纳空间、分离拨叉安装导轨结构、以及周边附属部件的安装凸台结构。设计过程中充分考虑了壳体的装配工艺性，所有安装端面的凸台高度、螺栓孔的避让空间都经过干涉校验，确保装配过程中螺栓、操纵部件不会与壳体结构发生运动干涉，壳体的腔体轮廓完全匹配离合器压盘、从动盘的运动包络，为离合器的正常工作提供充足的运动空间。整个模型的结构细节完整，从外部的安装法兰、加强筋到内部的支撑凸台、定位结构都做了1:1的还原，能够直观展现离合器壳体作为动力衔接部件的结构特点与设计逻辑，可用于汽车传动系统的结构教学、装配模拟以及相关零部件的设计参考。
