固定翼FPV长航时航测载机结构设计

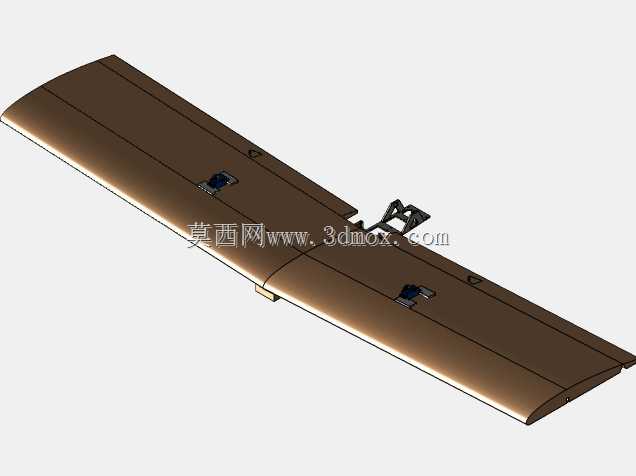

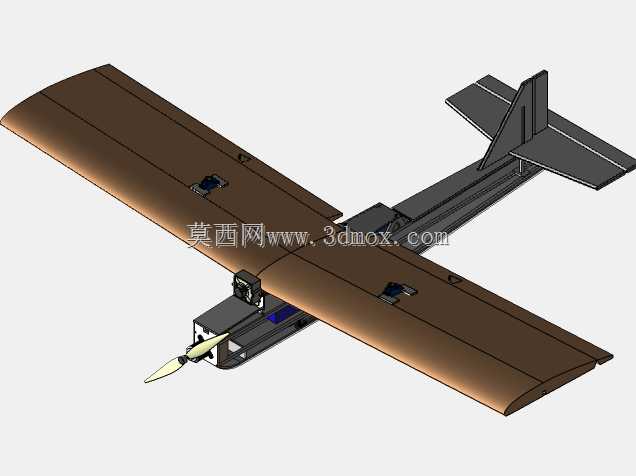

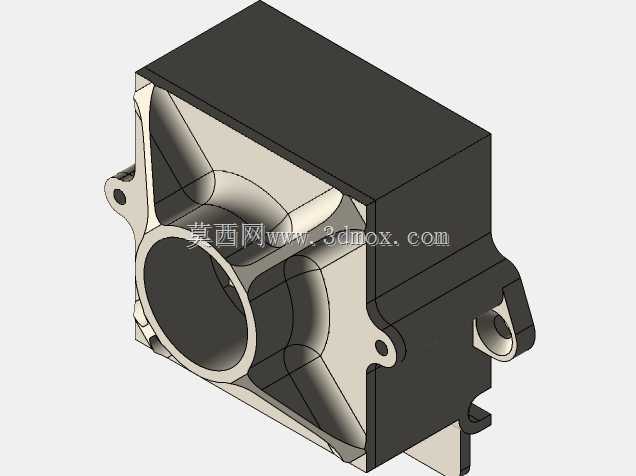

这款固定翼FPV载机的结构设计，核心围绕低空航测、远距离第一视角飞行场景展开，区别于竞速类穿越机的短续航高机动取向，整体布局优先保障长航时飞行稳定性与设备搭载冗余。从气动布局来看，采用上单翼常规布局，机翼选用大相对厚度的平凸翼型，展弦比设置在较高区间，低速升阻比表现优异，能够在较低动力输出下维持平飞，有效延长滞空时间，机翼前缘做了轻微的洗扭设计，可延缓翼尖失速，降低低空低速作业时的失速风险，机翼表面预留的设备安装槽位，可直接嵌入GPS模块、数传天线、航测相机快装座，无需额外打孔破坏机翼蒙皮结构，同时槽位做了沉台设计，安装后设备表面与机翼蒙皮齐平，减少额外气动阻力。机身采用半硬壳式结构设计，中段为设备舱核心区域，做了局部加强筋布局，可承载飞控、电池、图传发射模块的重量，同时预留了不同规格电池的安装滑轨，可根据作业任务调整电池安装位置，匹配整机重心范围，避免因配重不当影响飞行操控性。机头位置为动力安装座，采用快拆式电机座设计，可适配不同规格的前拉动力组，桨尖与机身前段预留了足够的安全间隙，避免螺旋桨旋转过程中与机身结构发生干涉，机头下方预留了FPV摄像头的安装位，带有角度调节结构，可根据飞行速度调整摄像头俯角，匹配第一视角飞行的视野需求。尾翼组采用常规垂尾加平尾布局，垂尾高度经过测算，能够保障航向稳定性，平尾与机翼的安装位置错开了机翼下洗流的核心影响区域，降低大迎角飞行时平尾的舵效损失，尾翼与机身采用插接式连接，便于拆解运输，插接处做了定位销设计，装配后无需额外校准即可保证尾翼的安装角度精度。整机的安装边界充分考虑了外场作业的便携性需求，机翼与机身采用快拆插销结构，拆解后可放入常规尺寸的航模收纳箱，所有外露的电子设备接口都做了防雨挡边设计，可应对小雨天气下的作业需求，机身底部预留了起落架安装孔位，可根据作业场景选择滑跑起降或者手抛起飞的配置，切换过程无需对机身结构做额外修改。结构设计过程中对整机的重量分布做了反复校核，将较重的电池、飞控等部件布置在整机重心附近，减少飞行过程中的转动惯量，提升操控响应的跟手性，机翼内部的翼梁采用连续贯穿设计，可承受机动飞行时的气动载荷，避免机翼出现结构变形影响气动效率。
