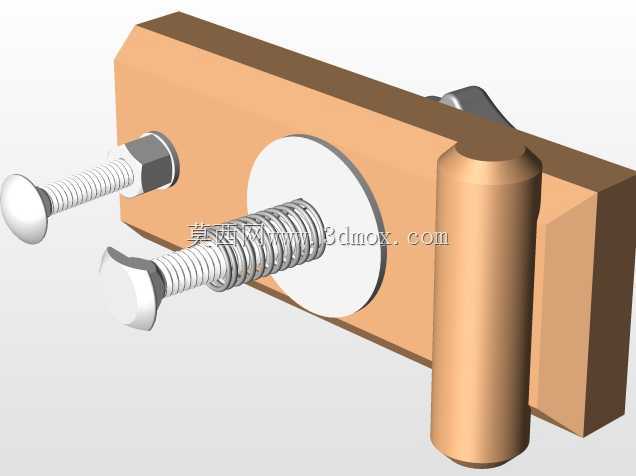

适配T型轨道的DIY木工工作台压紧夹具

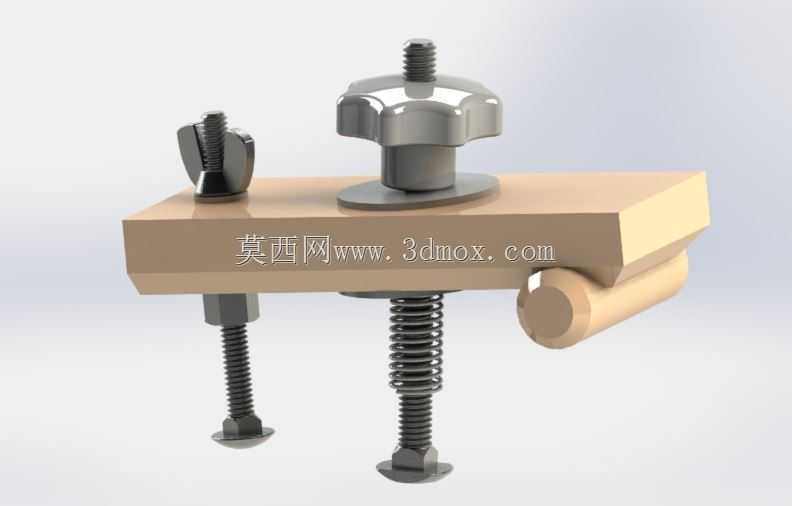

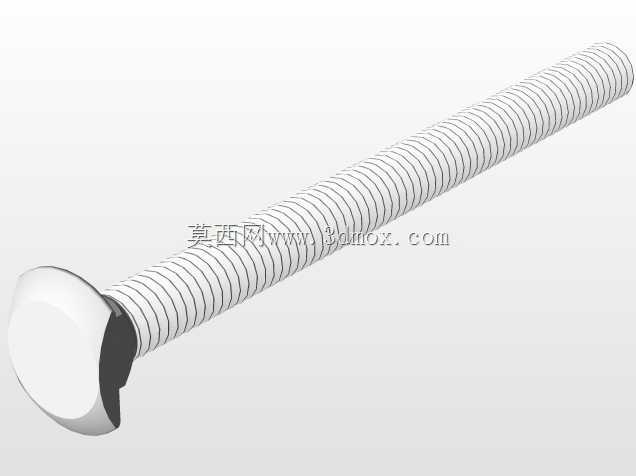

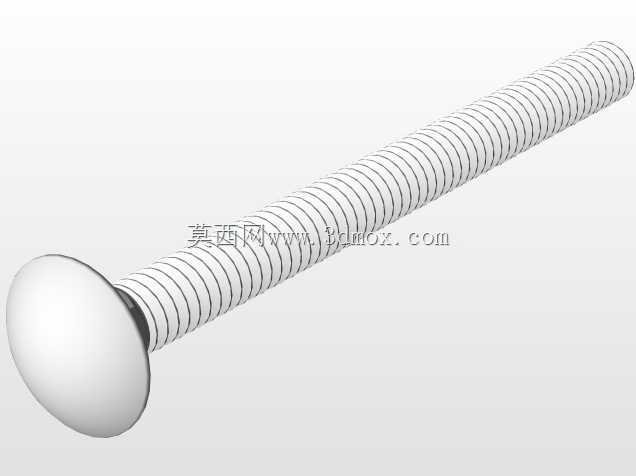

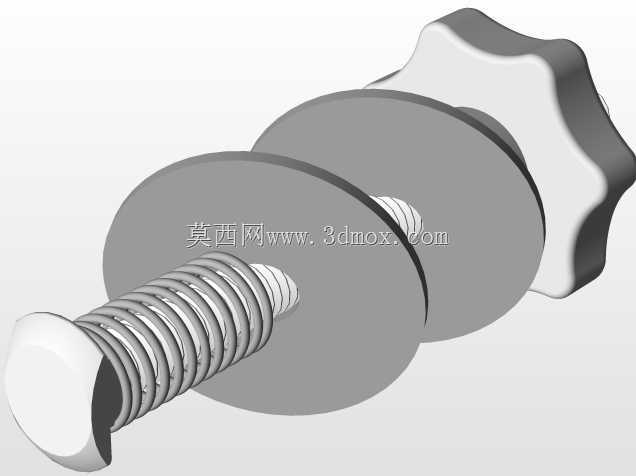

　　这款压紧夹具是面向木工DIY作业场景开发的工作台辅具，核心适配市面常见的5/16英寸规格T型轨道安装使用，能够为小型木工作坊、个人DIY工坊的台锯、倒装雕刻机工作台、木工拼合作业台提供稳定的工件压紧固定能力，解决手工进料、工件加工过程中物料移位、翘边的常见问题。从结构设计逻辑来看，整套夹具没有采用复杂的联动锁紧结构，全部依靠标准紧固件与机加工件组合实现功能，核心压紧单元采用星形手拧螺母作为施力部件，无需额外配套扳手类工具，操作人员单手即可完成锁紧与松脱操作，手拧螺母下方配套大直径平垫，能够分散压紧力，避免木质工件表面被压痕损伤。夹具的纵向调节依靠贯穿T型槽的T型螺栓实现，螺栓配套等节距圆柱螺旋压缩弹簧，

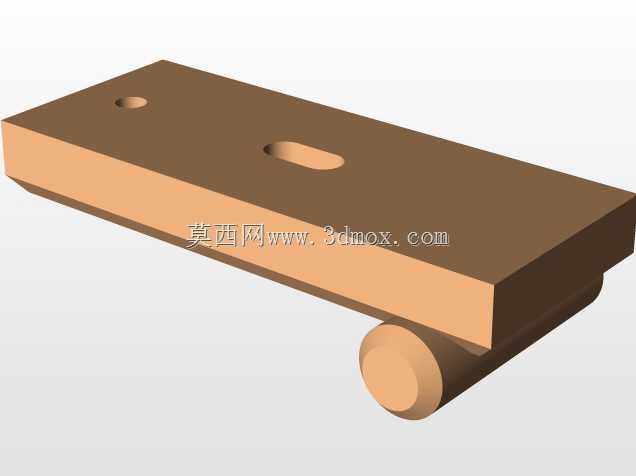

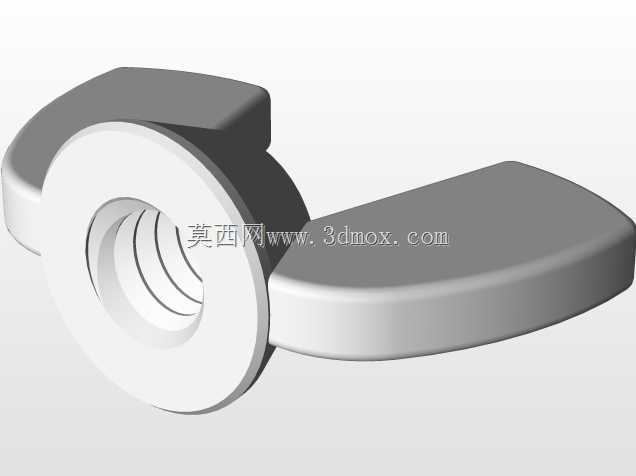

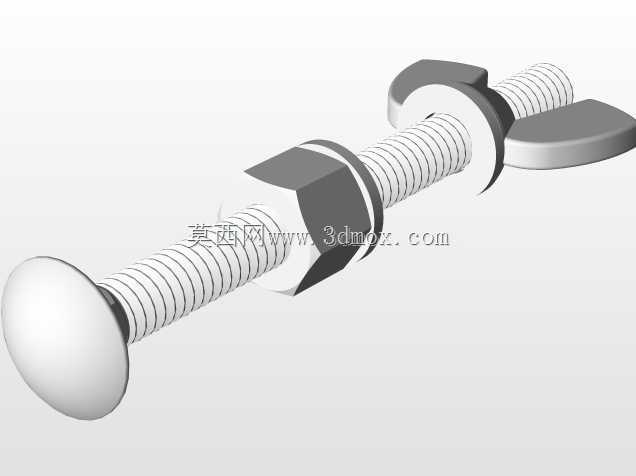

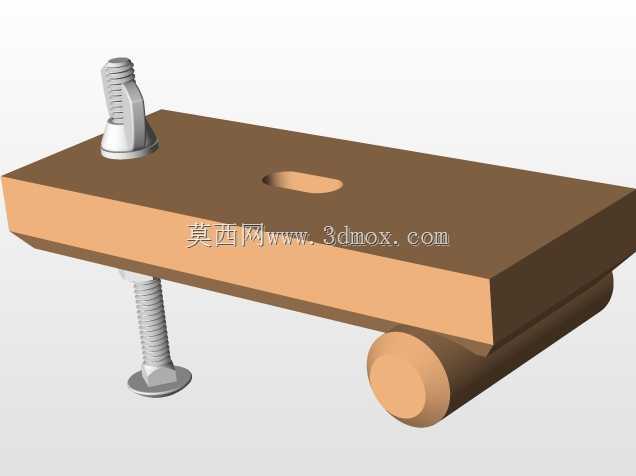

　　在松脱螺母时弹簧能够自动将压块顶起，方便操作人员快速调整工件位置或者更换待加工物料，不需要手动抬升压块，能够有效减少作业过程中的辅助操作时间。整套夹具的安装边界完全匹配标准5/16英寸T型轨道的槽口尺寸，T型螺栓头部尺寸经过适配设计，能够顺畅滑入轨道槽内，不会出现卡滞、晃量过大的问题，压块采用平直矩形结构，接触工件的端面做了钝化处理，没有尖锐棱角，既能够保证足够的压紧接触面积，也不会刮伤工件表面。除了主压紧单元之外，这套夹具还配套了侧边辅助定位挡块，挡块同样采用T型螺栓与手拧蝶形螺母固定，能够在轨道上任意位置锁定，作为工件加工的侧向定位基准，在进行木料开料、修边、开槽作业时，能够配合主压紧夹实现工件的完全固定，不需要额外手扶工件，

　　大幅提升作业的安全性。从实际应用场景来看，这类压紧夹具不仅可以用于木工工作台，也可以适配安装了同规格T型轨道的金属钳工台、小型焊接工作台，针对薄型板材、异形小工件的固定作业都能适配，相比传统的C型夹、F夹，这类轨道式压紧夹不需要卡在工作台边缘，能够在工作台面的任意轨道位置布置，压紧位置不受工作台边缘限制，对于大尺寸板材的中间部位压紧也能轻松实现。设计过程中充分考虑了DIY用户的加工可行性，所有零部件都可以采用常见的标准五金件改制，不需要特殊的定制加工设备，普通爱好者利用手头的台钻、角磨机等工具就能完成整套夹具的制作，零部件的公差要求宽松，装配时不需要复杂的调试，只要螺栓与螺母的螺纹匹配，弹簧的自由长度与压缩行程适配即可正常使用。

　　夹具的压块部分采用硬质电木或者铝合金材质制作都可满足使用需求，电木材质摩擦系数高，压紧时防滑效果更好，铝合金材质重量轻，滑动调整时更顺畅，用户可以根据自己的使用场景选择对应的加工材料。在安装使用时，只需要将T型螺栓从轨道的端部滑入对应位置，放上压块与弹簧，拧上手拧螺母即可完成装配，不需要对原有工作台做额外的打孔、攻丝改造，不会破坏工作台的原有结构，对于已经铺设好T型轨道的标准化工作台，可以直接加装使用，适配成本极低。实际作业过程中，操作人员可以根据工件的厚度调整螺母的锁紧行程，弹簧的预紧力可以通过更换不同刚度的弹簧调整，针对硬度较高的硬木工件，可以选择刚度稍大的弹簧，保证松脱时压块能够顺利抬起，针对软质木材或者塑料工件，可以更换刚度较小的弹簧，避免压紧力过大压伤工件。整套夹具的结构没有易损件，螺纹部分定期涂抹少量润滑脂即可长期使用，手拧螺母的星形轮廓做了圆弧过渡，长时间操作也不会硌手，蝶形侧边挡块的螺母同样采用大翼面设计，戴手套操作也能轻松拧动，完全符合工坊作业的实际操作需求。
