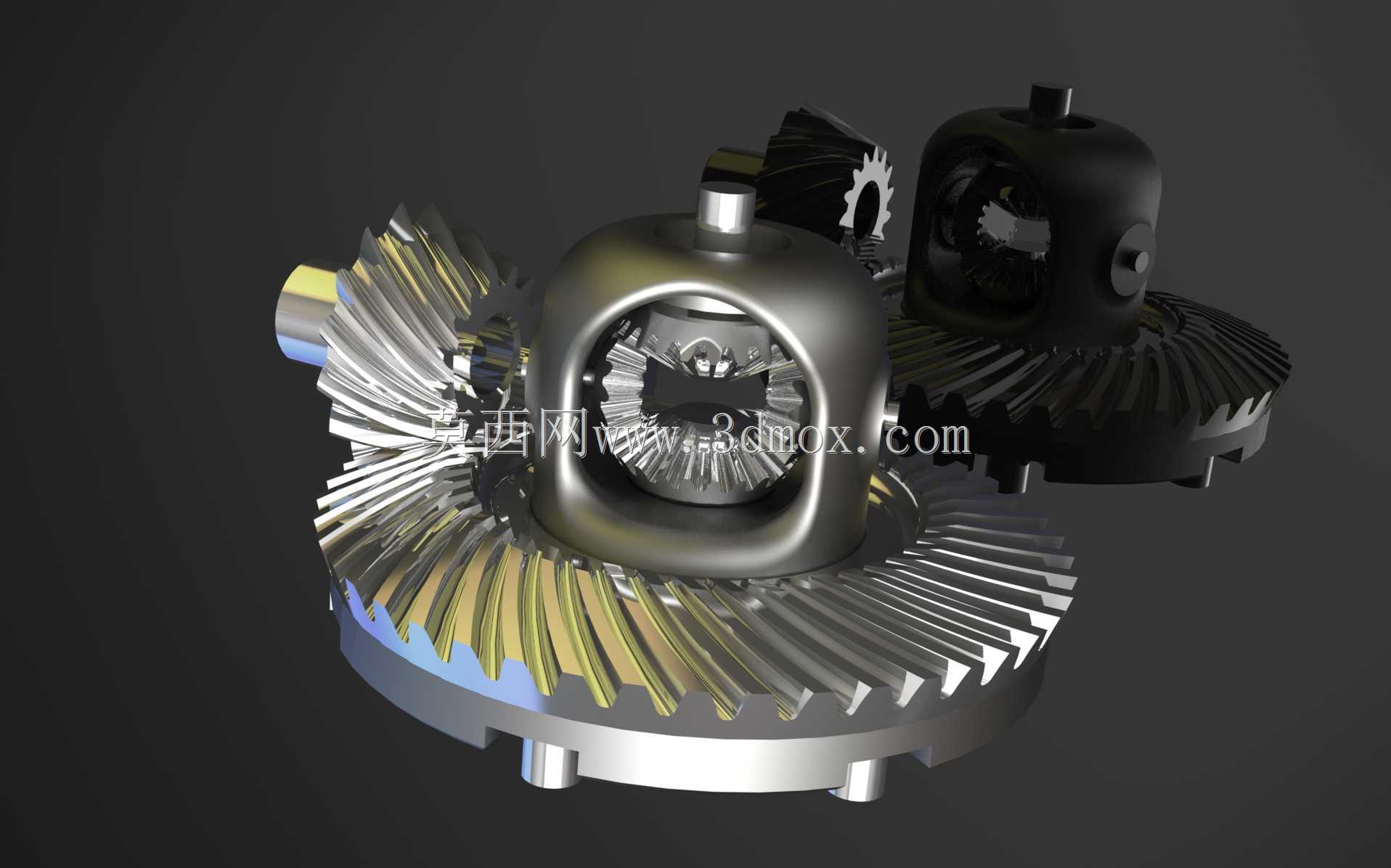

差速器锥齿轮总成结构三维设计

　　这套差速器用锥齿轮总成，主要面向乘用车辆、非道路工程车辆的驱动桥传动场景，是实现左右驱动轮差速运转、同时传递主减速器扭矩的核心部件，日常工况下需要同时承受主减速级传来的大扭矩输入，以及车辆转弯、颠簸路面行驶时两侧车轮转速差带来的附加载荷。从结构设计逻辑来看，整套总成围绕差速器壳体为核心承载基体，主减速从动锥齿轮通过螺栓紧固在差速器壳体的法兰端面上，接收来自主减速主动锥齿轮的扭矩输入，壳体内部对称布置两个行星锥齿轮与两个半轴锥齿轮，行星齿轮空套在贯穿壳体的十字行星轴上，半轴齿轮则通过内花键与左右两侧的驱动半轴连接，将扭矩最终传递给车轮。设计过程中首先要匹配主减速比的参数要求，确定从动锥齿轮的分度圆直径、齿数以适配整车动力性需求，

　　同时要兼顾差速器壳体的内部安装空间，保证行星齿轮与半轴齿轮的啮合间隙在合理范围内，避免运转过程中出现卡滞、打齿的问题。齿形设计上采用螺旋锥齿轮齿形，相比直齿锥齿轮具备更高的重合度，传动过程中冲击更小、承载能力更强，能适配车辆起步、急加速时的瞬时大扭矩工况，齿面的啮合印痕需要调整到齿面中部区域，保证全工况下载荷均匀分布，避免局部应力集中导致的齿面早期磨损。安装边界层面，主减速从动锥齿轮的背面设置有定位止口，与差速器壳体的法兰止口采用过渡配合，保证装配后的同轴度，螺栓孔采用均布设计，拧紧时需要按对角顺序施加规定扭矩，避免齿轮安装偏斜带来的运转偏摆。差速器壳体两端的轴颈需要与驱动桥壳上的轴承配合，轴颈的尺寸公差、圆柱度需要严格控制，

　　保证壳体转动时的径向跳动量在允许范围内，避免带动从动锥齿轮出现偏摆，影响主减速齿轮副的啮合精度。行星齿轮与半轴齿轮的背面都设置有耐磨垫片，垫片采用铜基合金材质，一方面调整齿轮副的啮合间隙，另一方面承受齿轮转动时产生的轴向推力，减少齿轮背面与壳体内壁的磨损，延长总成的使用寿命。实际应用中，这套总成需要适配不同车型的桥壳安装空间，壳体上的十字轴安装孔需要保证同轴度，避免行星齿轮转动时出现卡滞，半轴齿轮的内花键参数需要与对应车型的半轴花键完全匹配，保证扭矩传递的可靠性。在车辆直线行驶时，两侧车轮阻力相近，行星齿轮随差速器壳体整体公转，不发生自转，扭矩平均分配给左右两个半轴齿轮；当车辆转弯时，内侧车轮行驶距离更短、阻力更大，

　　行星齿轮在随壳体公转的同时发生自转，吸收两侧半轴的转速差，保证车轮不会出现滑拖，减少轮胎磨损与传动系统的附加应力。建模过程中需要重点还原齿轮的齿形参数、各部件的配合关系，包括齿轮与壳体的定位结构、行星轴的固定方式、垫片的安装位置，确保装配后各运动部件不存在干涉，转动时的运动轨迹符合差速原理的运动学要求，同时要还原壳体的加强筋结构，这些加强筋布置在壳体受力较大的区域，在不增加过多壳体重量的前提下提升壳体的结构刚度，避免大扭矩输入时壳体出现变形，影响齿轮的正常啮合。
