通风管道用变径椭圆接口导流接头

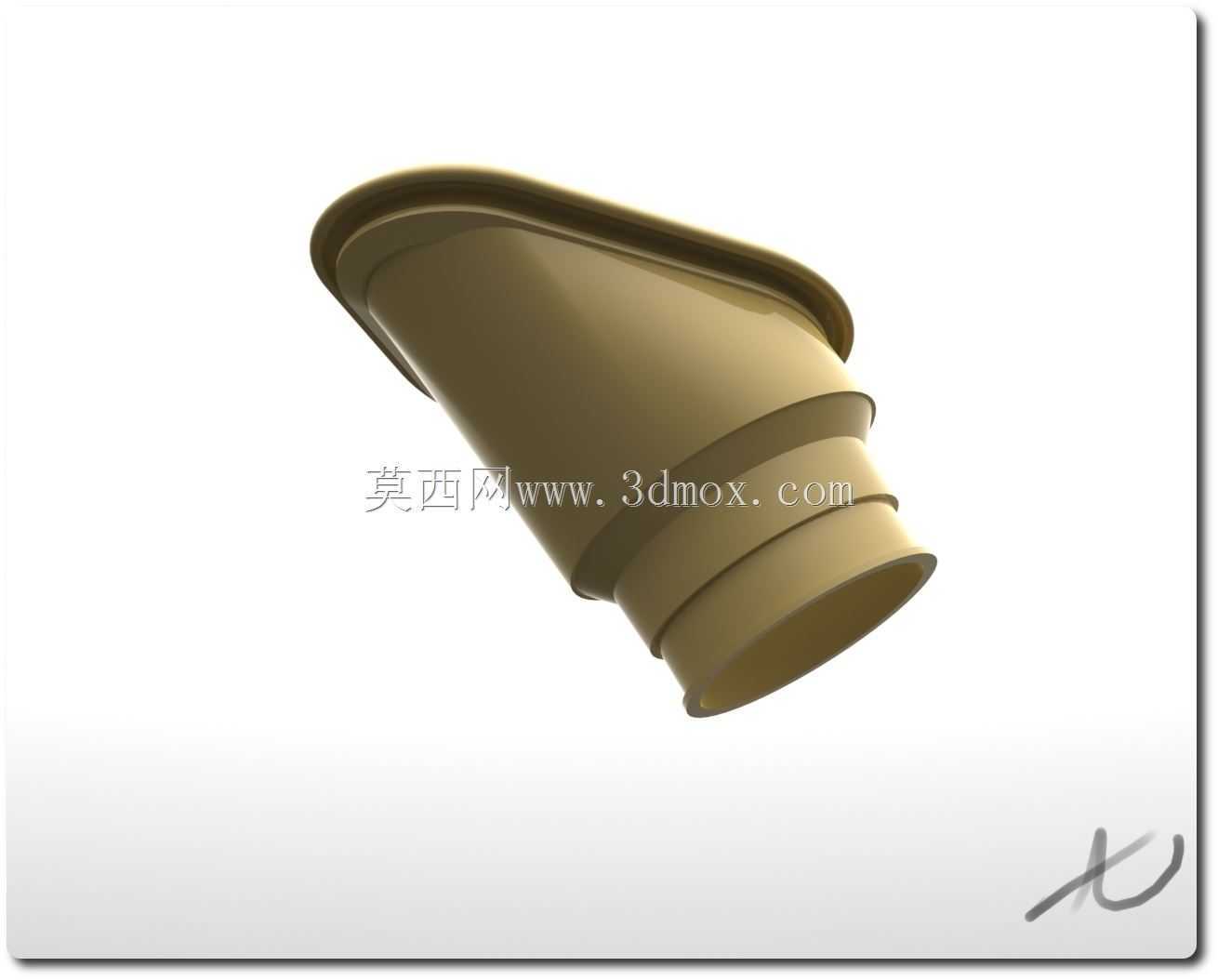

　　在商用新风系统、工业除尘排风、厨房排烟改造这类现场施工场景里，经常会遇到圆形主风管与椭圆型墙面/设备接口不匹配的问题，这款变径导流接头就是为解决这类管路对接错位、风阻过大的问题设计的。从结构上看，接头一端采用椭圆型翻边结构，翻边处做了加厚处理，安装时可以直接贴合墙面预留的椭圆开孔或者设备端的椭圆接口，配合密封胶条就能实现端面密封，不需要额外做转接法兰，能减少现场焊接或者拼接的工作量。另一端是阶梯式的多段圆管结构，每一段阶梯的外径都对应常规通风软管或者硬管的标准内径，现场安装时可以根据对接的风管尺寸直接裁切到对应阶梯段，不用专门测量配做变径短节，适配性更强。

　　设计的时候首先考虑的是流道顺滑性，整个内腔从椭圆端到圆端做了渐变过渡，没有直角突变的结构，气流通过的时候不会产生明显的涡流，能降低管路系统的风阻损失，减少风机的负载损耗。接头外壁做了多层环形加强筋，也就是外观上看到的阶梯凸棱，一方面是作为不同管径对接的定位标识，另一方面可以提升薄壁结构的整体刚性，避免在负压通风工况下出现管壁吸瘪变形的问题，尤其是在除尘系统高负压运行的场景里，这种加强结构能有效提升接头的使用寿命。接头外表面做了硬皮涂层处理，涂层厚度均匀，既可以提升外壁的耐磨性能，避免安装过程中磕碰造成基材损伤，也能降低外壁的积灰附着，日常维护的时候用抹布擦拭就能清理表面浮尘，适合在厨房排烟、车间除尘这类油污、粉尘较多的环境里使用。

　　从安装边界来看，椭圆端的长轴、短轴尺寸匹配常规建筑预留的通风开孔规格，翻边宽度控制在15mm左右，既可以保证端面密封的压紧面积，也不会因为翻边过宽占用过多墙面安装空间。圆端的阶梯段每段长度为20mm，相邻阶梯的外径差为10mm，覆盖了从100mm到160mm的常规通风管管径范围，现场安装时不管是对接PVC硬管还是铝箔伸缩软管，都能找到适配的插接段，插接后用喉箍锁紧就能达到足够的连接强度，不需要额外做固定支架，接头自身的结构强度就能承受常规风管的重量载荷。

　　在实际选型应用中，这类接头主要用在新风系统的墙面出风口与主风管的对接、工业除尘设备的吸风口与支管的连接、厨房排烟风机与建筑排烟道的转接位置，相比传统的现场手工制作的铁皮变径接头，这款一体成型的结构内壁更光滑，风阻更小，而且尺寸精度更高，安装后不会出现漏风的问题。设计过程中也考虑了不同工况的耐受能力，基材选用的是耐温范围在-20℃到80℃的工程材质，既可以在普通常温通风场景使用，也能适配厨房排烟这类有一定温度的排风场景，不会因为长期接触高温油烟出现材质变形老化的问题。接头的整体长度控制在180mm左右，安装后不会在墙面或者设备端突出过多，适合在吊顶内、设备旁这类安装空间比较紧凑的位置使用，不需要预留过多的安装操作空间。
