水旋转钻井部件爆炸拆解结构展示

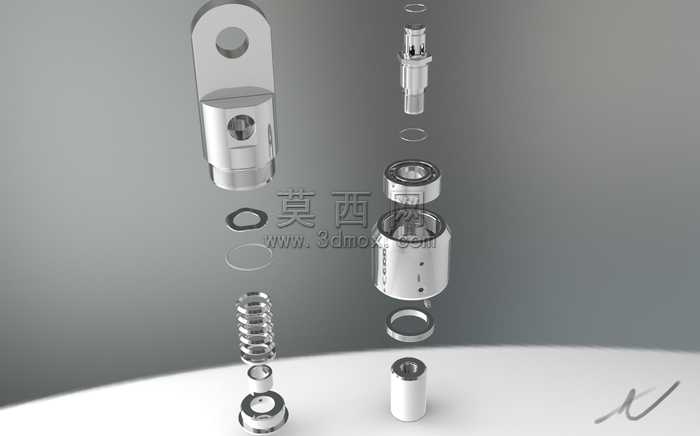

井下钻井作业的工况极端复杂，高压泥浆冲蚀、高频扭转振动、硬质岩层冲击载荷同时作用，常规水旋转钻井部件常出现密封失效、弹簧偏磨、轴承抱死的故障，拆解后往往难以定位失效点位，这款爆炸拆解的结构呈现，刚好把装配链路里的公差矛盾、易损件配合逻辑完全摊开。弹簧的旋向与两端并圈磨平角度，直接决定往复复位时的同轴度，要是弹簧端圈没有和相邻垫片做0.02mm的平面度适配，高频旋转下弹簧会出现径向窜动，磨破外侧密封胶圈，让带砂泥浆侵入轴承腔。图里的薄壁套筒类零件，内外圆同轴度公差要控制在0.015mm以内，筒壁上的两个径向通油孔，孔口必须做R0.2的倒钝处理，不然高压泥浆流过时会在锐边处形成紊流冲蚀，用不了几十小时就会把孔边淘出凹坑，破坏套筒的结构强度。顶部带吊孔的连接头，吊孔内圈和销轴的配合间隙不能超过0.03mm，间隙过大时钻井过程的冲击载荷会反复撞击销轴，不仅会产生刺耳的异响，还会让连接头根部出现应力集中，甚至引发断裂掉井的严重事故。叠放在中间的轴承组件，内外圈的配合公差要做差异化设计，内圈和转轴选过盈配合防止相对滑动，外圈和套筒腔选过渡配合方便后期检修更换，要是配合公差选反，要么轴承转不动温升过快烧毁，要么跑外圈磨坏套筒内壁。密封件的排布顺序藏着很多容易忽略的细节，平垫片要放在硬密封和橡胶圈之间，避免橡胶圈直接被金属锐边割破，不同线径的O型圈要对应不同深度的密封槽，槽深过浅装配时会把胶圈挤断，槽深过深又会出现密封间隙漏浆。最底部的端盖和筒体连接时，螺纹预紧力要严格控制，预紧力过大容易把薄壁筒壁撑变形，预紧力不足则会在高压泥浆作用下出现渗漏。这种爆炸式的结构呈现，能让装配工人一眼看清每个零件的安装顺序和配合关系，不用反复对照二维图纸猜装配位置，也能帮维修人员快速定位易损件的磨损位置，减少井下作业的停机排查时间，每个零件的结构细节都对应着现场作业里踩过的实际故障坑，没有多余的装饰性结构，所有造型都是为了适配井下高压、高磨蚀的极端工况。
