机械传动用辐条式排挡齿轮结构

项目分类:齿轮 发布时间:2021-12-04 ID:436353
  • 机械传动用辐条式排挡齿轮结构

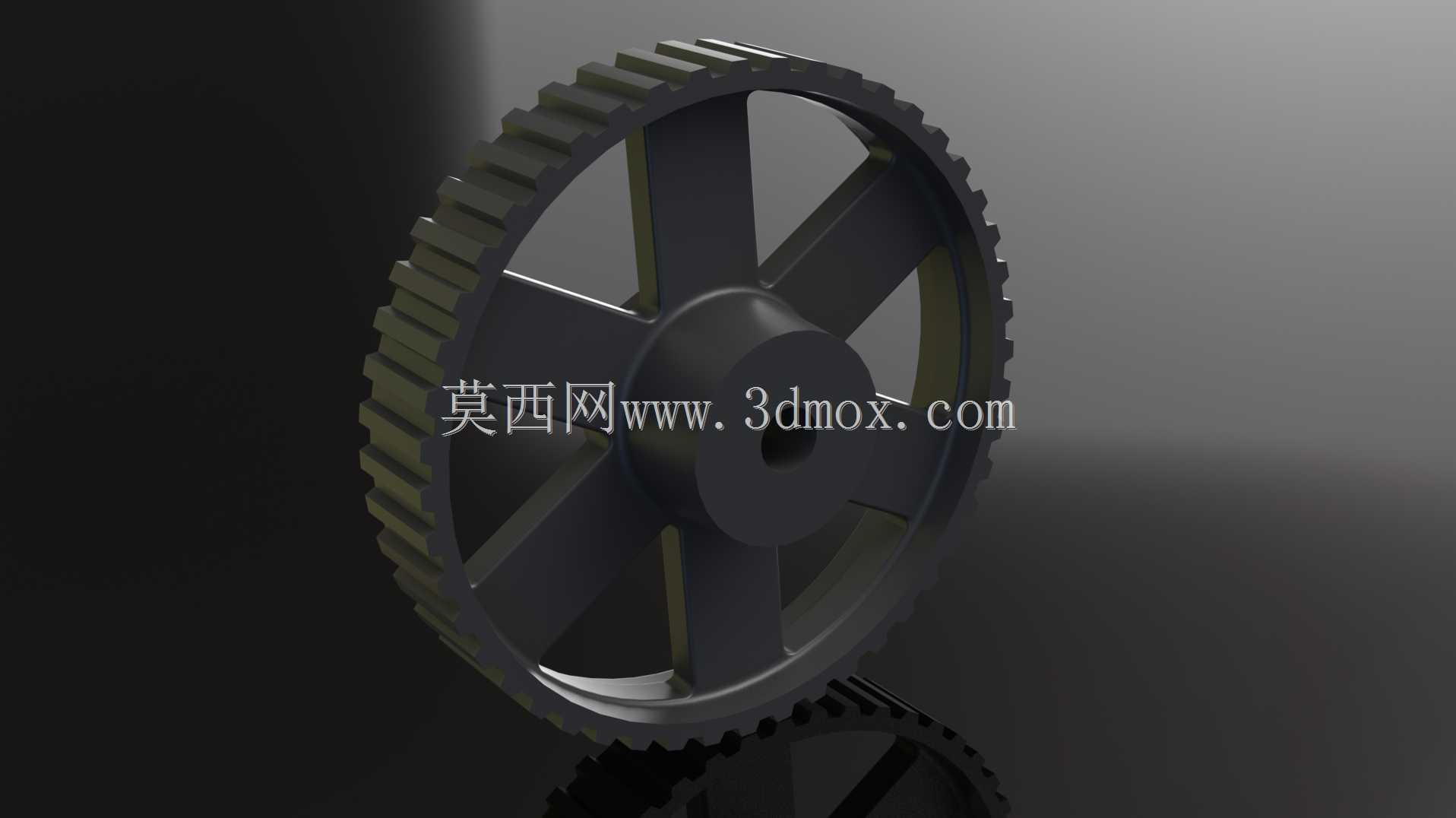

  这类辐条式排挡齿轮,多应用在中小载荷的开式传动场景里,比如小型农用机具的变速单元、轻工包装设备的换挡传动组,还有部分台式加工设备的进给变速机构中,核心作用是通过轴向滑移实现不同传动比的切换,匹配设备不同工况下的转速、扭矩输出需求。从结构设计来看,采用六辐条的轮辐布局,是在保证轮体整体刚性的前提下,尽可能降低零件自身重量,减少转动惯量,避免换挡滑移过程中因惯量过大带来的啮合冲击,同时辐条的等角度分布,能让轮体在高速转动时保持动平衡,降低运转过程中的振动和噪声。轮缘部分的齿形采用标准渐开线齿廓,齿顶做了小倒角处理,一方面是消除齿顶的加工毛刺,另一方面在换挡啮合时能起到导向作用,让相邻挡位的齿轮能更顺畅地进入啮合状态,减少打齿的概率。

  轮毂部分设计了带键槽的中心通孔,用来和换挡拨叉控制的滑移轴配合,键槽的尺寸和位置严格对应轴上的花键或者平键安装位,保证齿轮在轴上既能顺畅轴向滑动,又能可靠传递扭矩,不会出现周向打滑的问题。轮毂和轮缘之间的过渡圆角做了加大处理,是为了降低应力集中,因为齿轮在传递扭矩的时候,轮辐和轮毂、轮缘的连接位置是应力集中的高发区,尤其是换挡瞬间的冲击载荷,很容易在这些位置产生微裂纹,加大过渡圆角能有效分散应力,提升零件的疲劳寿命。从安装边界来看,这类齿轮的轴向尺寸需要严格匹配换挡拨叉的行程,轮缘的外径要和相邻挡位齿轮的中心距匹配,保证啮合时的齿侧间隙在合理范围内,既不能间隙过大导致传动冲击、回差超标,也不能间隙过小导致卡滞、运转发热。

  齿宽的设计结合了传递扭矩的大小,在满足齿面接触强度的前提下,不会做过宽的齿宽,避免增加不必要的滑移阻力,让拨叉操作的时候更轻便。在实际装配场景中,这类齿轮安装完成后需要做轴向滑动测试,保证在整个换挡行程内没有卡滞点,同时要验证啮合状态下的接触斑点,确保齿面接触位置在齿高中部,接触面积符合传动要求,避免偏载导致的齿面异常磨损。另外,轮体的非加工面做了均匀的表面处理,既可以提升零件的防锈能力,也能让外观质感更统一,适配设备内部的装配视觉要求。这类齿轮的设计没有采用厚重的腹板式结构,就是针对需要轴向滑移的使用场景,减重后的轮体能降低拨叉的操作力,不管是手动换挡的机械结构,还是气动、电动控制的自动换挡机构,都能降低执行元件的负载,

  提升换挡动作的响应速度。在实际工况中,这类齿轮通常和同模数的固定轴齿轮配合使用,不同齿数的齿轮对应不同的传动比,当拨叉推动该齿轮轴向移动到不同位置时,就会和对应齿数的齿轮啮合,实现转速的切换,满足设备空载快进、工作进给、低速重载等不同工况的使用需求。设计时还需要考虑齿面的硬度匹配,因为换挡过程中存在短暂的齿面滑动摩擦,齿面需要有足够的硬度来抵抗磨损,同时芯部要保持足够的韧性,来承受换挡时的冲击载荷,避免轮齿断裂。轮辐的截面采用矩形截面,是因为这种截面的抗弯截面模量更大,在相同截面积的情况下能承受更大的弯矩,比圆形截面或者其他异形截面的辐条更适合传动齿轮的受力场景,而且加工工艺更简单,不管是铸造成型还是后续的机加工,都能更容易保证尺寸精度。中心孔的尺寸公差和形位公差要求较高,因为中心孔是齿轮的安装基准,孔的圆柱度、和齿顶圆的同轴度如果超差,会导致齿轮运转时出现径向跳动,不仅会增大传动噪声,还会加剧齿面的不均匀磨损,缩短整个传动组的使用寿命。
