DIY玩具屋迷你桌成型模具结构设计

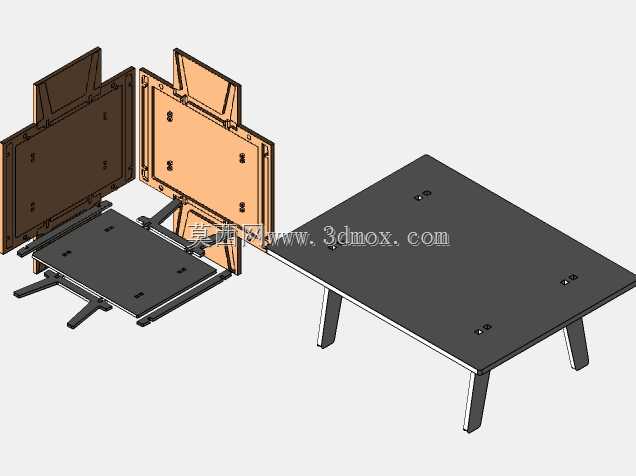

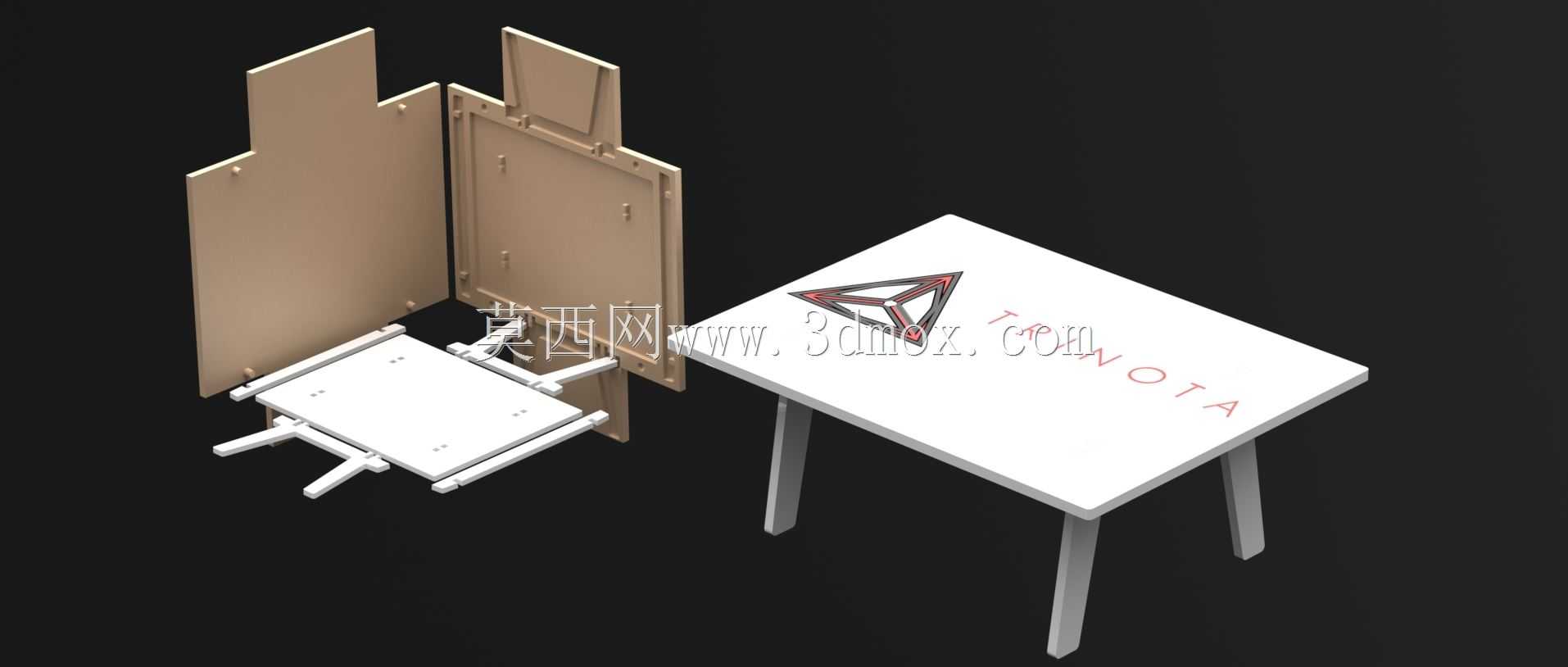

这套模具主要面向微缩场景制作、手工DIY爱好者群体，用于批量制作玩具屋场景内的迷你方桌构件，适配个人桌面级3D打印设备加工，无需大型工业注塑设备即可完成构件生产，降低了微缩道具的制作门槛。从结构设计逻辑来看，模具采用分体式拼合结构，拆分逻辑完全匹配迷你桌的装配关系，分别对应桌面、桌腿、背板等独立构件的成型腔，合模后各型腔的定位止口做了0.2mm的间隙配合设计，既保证手工填装打印耗材时不会出现溢料错位，也能在构件固化后轻松脱模，无需额外设计复杂的顶出机构，适配手工操作的作业场景。模具的安装边界完全适配主流桌面级FDM3D打印机的成型平台尺寸，整体外轮廓尺寸控制在200mm×180mm×150mm范围内，无需拆分打印模具本身，一次打印即可获得完整模架，降低了模具自身的制作成本。各成型腔的尺寸公差控制在±0.1mm，成型后的迷你桌构件无需二次打磨即可直接拼装，桌腿与桌面的插接结构做了导向倒角设计，手工装配时无需额外涂胶即可实现紧配，也可根据场景需求调整插接松紧度。在实际应用场景中，这套模具可用于微缩场景工作室批量制作1:12比例的娃娃屋家具配件，也可供手工爱好者自行制作个性化的微缩道具，模具的型腔表面做了哑光纹理处理，成型后的构件表面无需额外做纹理处理，直接模拟木质家具的哑光质感，减少后期处理工序。设计过程中充分考虑了手工填充耗材的操作需求，各型腔的进料口做了扩口设计，手工填充PLA、光敏树脂等常用3D打印耗材时不会出现填料堵塞的问题，模具的合模定位采用凸台凹槽结构，手工对齐即可保证合模精度，无需额外的夹具固定，单人即可完成填模、固化、脱模的全流程操作。模具的分体结构也支持单独更换单个构件的型腔模块，若需要调整桌腿长度、桌面尺寸，仅需替换对应模块即可，无需重新制作整套模具，提升了模具的复用性，适配不同比例微缩场景的制作需求。
