上单翼螺旋桨轻型飞机三维建模设计

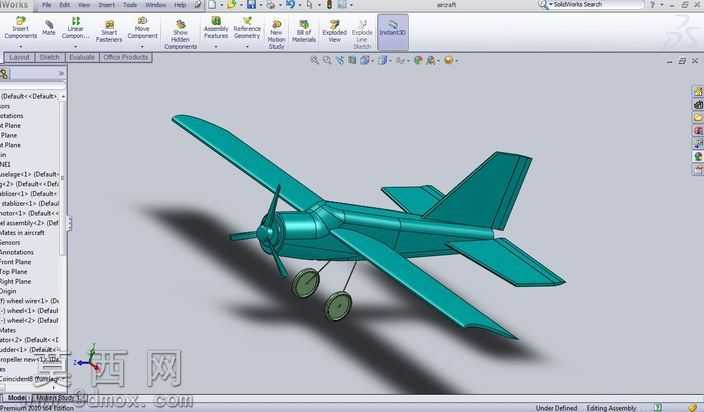

本作品为轻型螺旋桨飞机的三维建模成果，采用SolidWorks软件完成全参数化建模流程，整体遵循真实轻型通用飞机的气动布局与结构比例进行设计还原。建模初期先梳理上单翼飞机的结构组成逻辑，将整机拆分为机身、主翼、尾翼组、螺旋桨动力组、起落架五大核心模块，以基准面搭建全局定位坐标系，确保各部件装配位置精准无偏差。机身部分采用曲面放样与凸台拉伸结合的方式构建，先绘制多组不同站位的机身截面轮廓草图，通过引导线放样生成流畅的纺锤形机身曲面，再对机头、机尾位置进行曲面剪裁与圆角过渡处理，还原真实小型飞机的机身流线外形，降低飞行过程中的空气阻力。主翼采用矩形平直翼设计，通过拉伸凸台生成翼身主体，对翼尖、翼根位置做圆弧过渡处理，机翼与机身的连接位置添加贴合曲面的整流结构，保证翼身融合处的外形顺滑；尾翼部分分为垂直尾翼与水平尾翼两个子部件，均采用薄壁拉伸结合圆角处理完成建模，安装位置严格匹配常规轻型飞机的尾力臂比例，保障飞行过程中的航向与俯仰稳定性。动力系统部分为机头前置的双叶螺旋桨，通过旋转凸台生成桨毂结构，再对单个桨叶做曲面放样后圆周阵列完成整体建模，桨叶翼型采用低速飞行适配的平凸翼型，还原螺旋桨的气动外形特征。起落架为后三点式固定起落架，采用金属支架搭配橡胶轮胎的结构，支架部分通过扫描特征生成弯折的金属杆件，轮胎部分采用旋转凸台建模后添加胎面的细节纹理，起落架与机身的连接位置做加强结构设计，还原真实飞机起落架的受力结构特征。材质渲染阶段，机身与机翼主体赋予饱和度较高的青绿色金属漆面材质，模拟航空铝合金蒙皮的漆面质感，调整材质的反光度与粗糙度参数，还原漆面的柔和反光效果；起落架轮胎赋予深黑色橡胶材质，添加细微的粗糙纹理模拟橡胶轮胎的表面质感，起落架金属支架赋予哑光金属材质，还原航空钢材的哑光金属质感；螺旋桨部分赋予深色半哑光材质，匹配真实螺旋桨的材质表现。渲染阶段添加地面投影效果，调整光源角度模拟工作室柔光照明环境，让整机的光影层次更分明，清晰展现各部件的结构轮廓与曲面过渡效果。建模过程中所有部件均保留完整的参数化特征，可根据设计需求调整翼展、机身长度、螺旋桨尺寸等核心参数，适配不同的轻型飞机设计改型需求，整体模型装配关系完整，无干涉错位问题，可用于航空科普展示、飞行器结构教学演示等场景。
