复古木质拼装玩具蒸汽机车结构设计

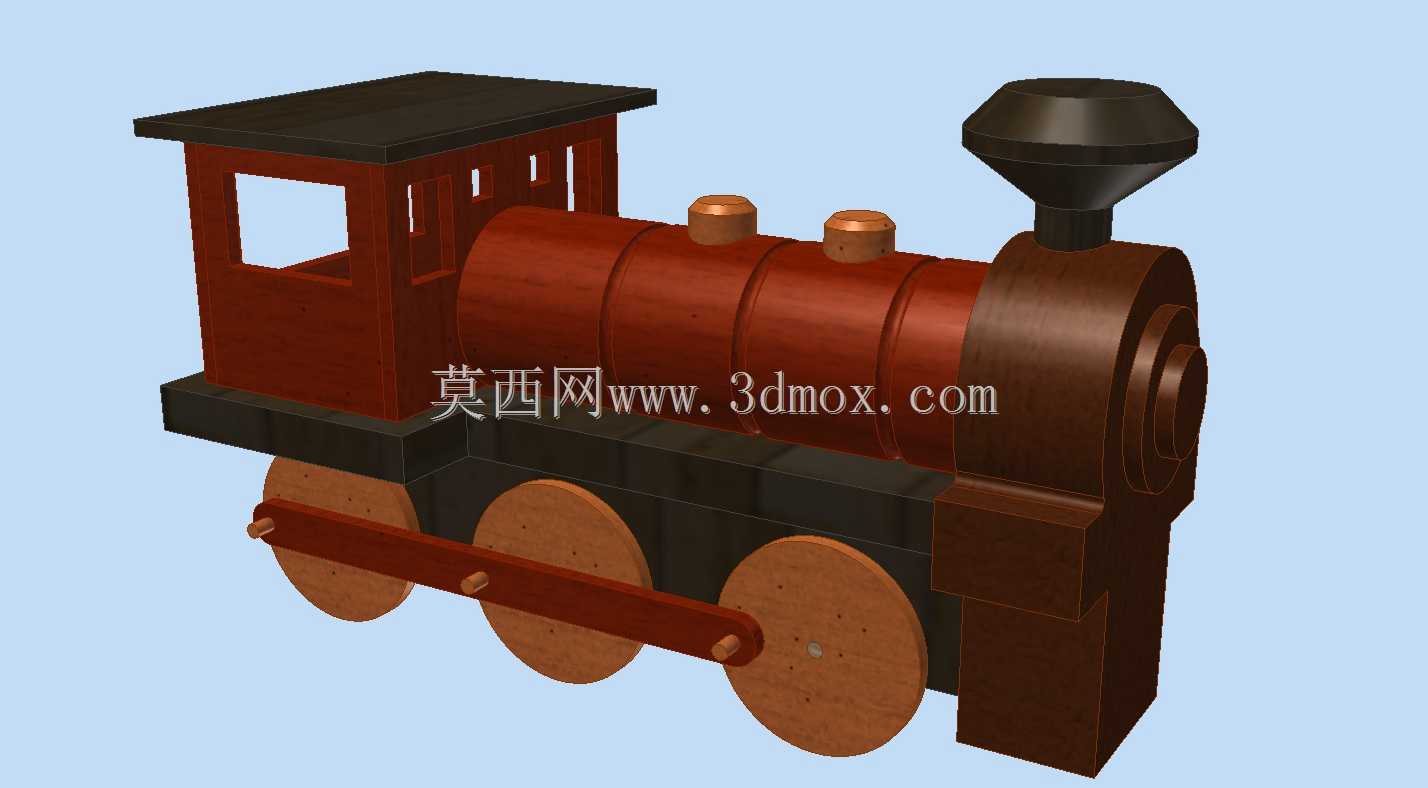

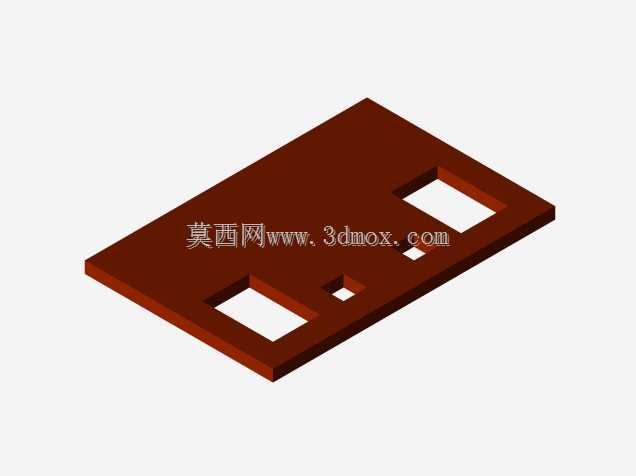

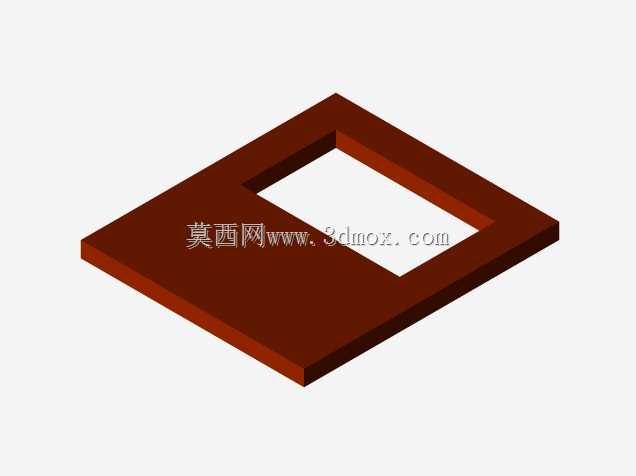

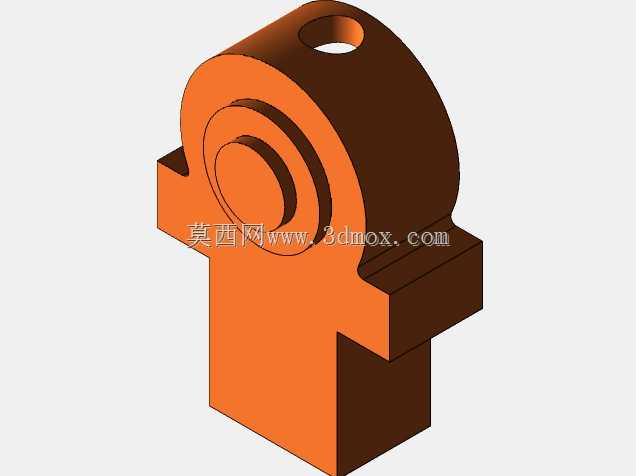

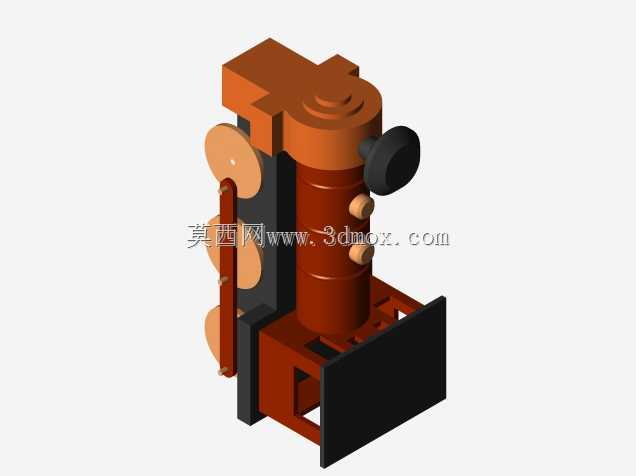

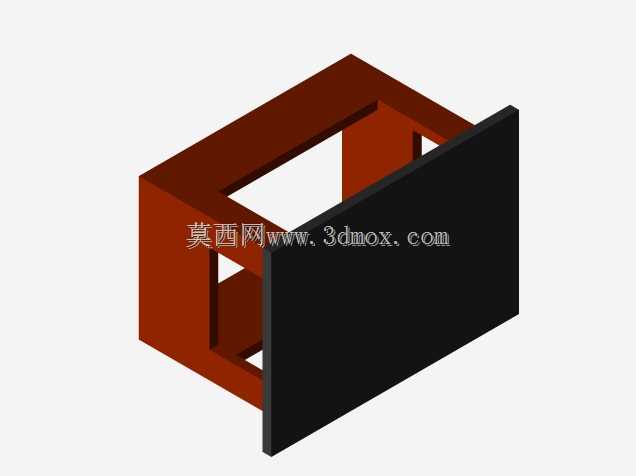

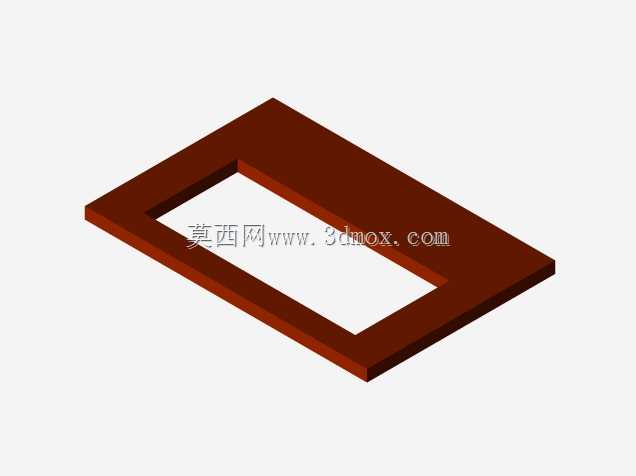

这款木质玩具机车的结构设计，最初是面向木质玩具加工的打样验证场景，可直接对接小型数控车床、激光切割机的下料工序，所有部件均采用实木板材拼接设计，无需额外金属固件即可完成组装，适配儿童益智拼装、文创手作摆件、木工教学实训等多个实际应用场景。从功能特性来看，模型还原了老式蒸汽机车的核心外观特征，同时兼顾木质加工的工艺可行性：车头烟囱采用多段阶梯式圆柱拼接结构，规避了实木一体车削的开裂风险；锅炉部分采用三段等径圆柱筒体拼接，每段筒体预留0.2mm的装配间隙，适配不同批次木材的湿胀干缩特性，避免温湿度变化导致的装配卡滞；驾驶室采用框式镂空结构，既还原了老式机车的驾驶室窗体特征，也减少了整块板材的用料，同时降低了儿童玩耍时的磕碰风险。行走部分的三组车轮采用等直径圆木片加工，车轮之间通过联动连杆实现结构联动，连杆与车轮的连接点采用嵌入式木销固定，无需胶水即可实现转动配合，转动阻尼控制在0.1N·m左右，既保证手动推动时车轮可顺畅转动，也不会因间隙过大出现松脱掉落的问题。设计过程中优先考虑了木质加工的公差适配，所有拼接位的榫卯结构均做了1:1的公差补偿，针对激光切割的切口宽度、车床车削的进刀余量都做了对应预留，加工时无需二次修配即可完成组装。外形尺寸上，模型整体长度控制在220mm，宽度75mm，高度110mm，所有外露边角均做了R3的圆角倒钝处理，完全符合儿童玩具的安全设计规范，不存在尖锐凸起风险。安装边界方面，模型底部为平面结构，可直接放置在木质轨道、桌面等平整表面，底部预留了标准木质玩具轨道的适配卡槽，可兼容市面主流的木质轨道套装，拓展拼装玩耍的场景。结构拆分上，整款模型共拆分为37个独立木质部件，所有部件均可通过单块厚度15mm的实木板材下料完成，材料利用率可达82%以上，大幅降低小批量生产的材料成本，部件之间的拼接顺序遵循从内到外、从下到上的逻辑，普通用户对照装配示意图即可在20分钟内完成组装，无需专业工具辅助。
