卡通男孩形象创意三维造型设计

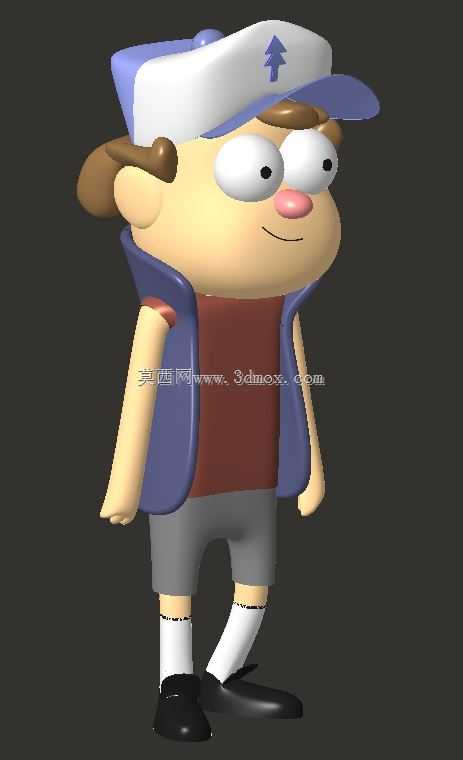

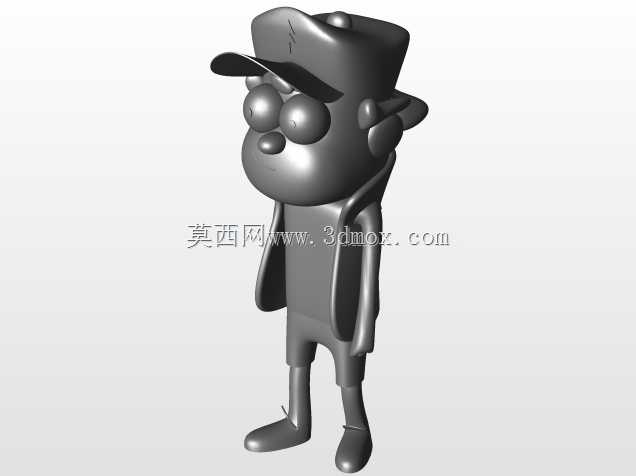

本次完成的卡通男孩三维造型，在设计初期就锚定了潮玩手办开发、动漫IP衍生、文创展示道具三大核心应用场景，区别于常规工业零部件的参数化建模逻辑，整个造型在自由曲面模块中完成主体轮廓搭建，先从头部帽檐的弧形边界入手，确定整体造型的视觉重心比例，帽檐的外伸长度控制在面部宽度的三分之二，避免遮挡眼部核心表情区域，同时帽顶的松树标识做了0.3mm的凸起处理，适配后续手办开模时的脱模角度要求，不会出现边角粘模的问题。面部建模阶段重点调整了眼球的突出量与鼻子的圆润过渡，眼球外凸高度控制在2mm以内，既保留卡通风格的夸张感，又不会在3D打印时出现支撑残留的瑕疵，鼻子的粉色区域做了分色面的拆分设计，后续喷涂时可以直接沿边界做遮罩处理，不需要额外手工修边。躯干部分的马甲与内搭T恤做了分层结构设计，马甲边缘比内搭高出1.2mm，模拟真实布料的叠压关系，马甲上的手臂开口处做了向内的卷边曲面，还原布料缝制后的自然厚度，不会出现薄片结构的单薄感。下装的短裤长度控制在大腿中部，裤腿边缘做了轻微的不规则弧度，避免完全对称的生硬感，袜子与鞋子的衔接处做了1mm的收腰过渡，模拟袜子包裹脚踝的自然形态，鞋子的鞋底做了1.5mm的平底设计，保证整个造型放置时的支撑稳定性，不需要额外搭配底座就能平稳站立。整个造型的所有外表面都做了G2连续的曲面处理，没有尖锐棱角，所有转折处的圆角半径都控制在0.5mm以上，既适配FDM、光固化等不同类型3D打印工艺的成型要求，也满足后续硅胶翻模、批量注塑生产的工艺边界，不会出现壁厚不均、填充困难的问题。在结构拆分上，整个模型可以拆分为头部、躯干、四肢四个独立模块，模块之间预留了0.2mm的插接间隙，方便后续做可动结构改造，也能适配不同尺寸的缩放生产，从10cm的桌面潮玩到1米的展会展示道具，都能保证曲面造型不会出现变形失真。建模过程中反复调整了手臂与身体的间距，手臂自然下垂时与躯干保留2mm的间隙，避免打印时出现粘连，手部的造型做了简化处理，手指没有做过细的独立结构，防止小尺寸打印时出现断裂问题，整体造型的重心落在双脚中心连线的中点位置，静态放置时的抗倾斜角度可以达到15度，满足日常展示摆放的稳定性要求。
