螺旋环状弹性金属构件结构设计

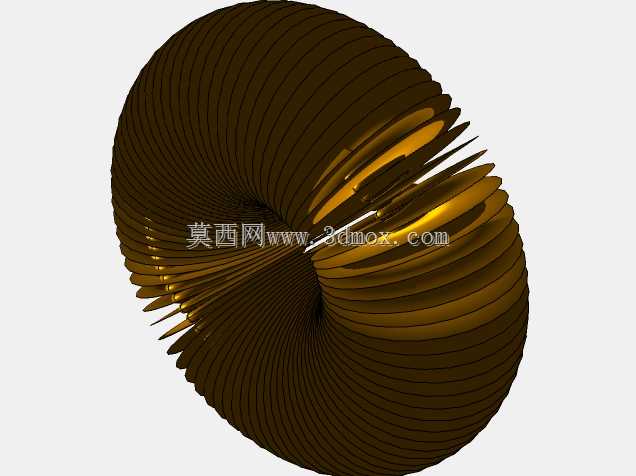

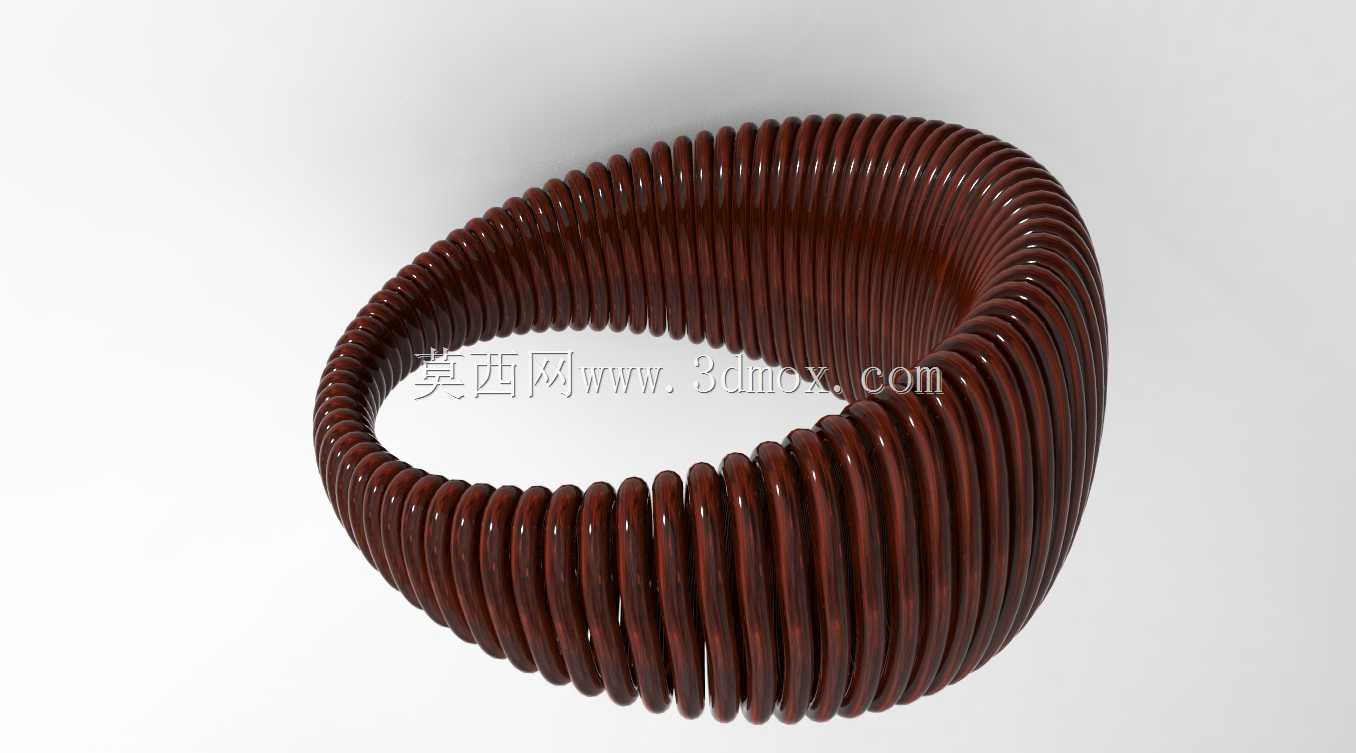

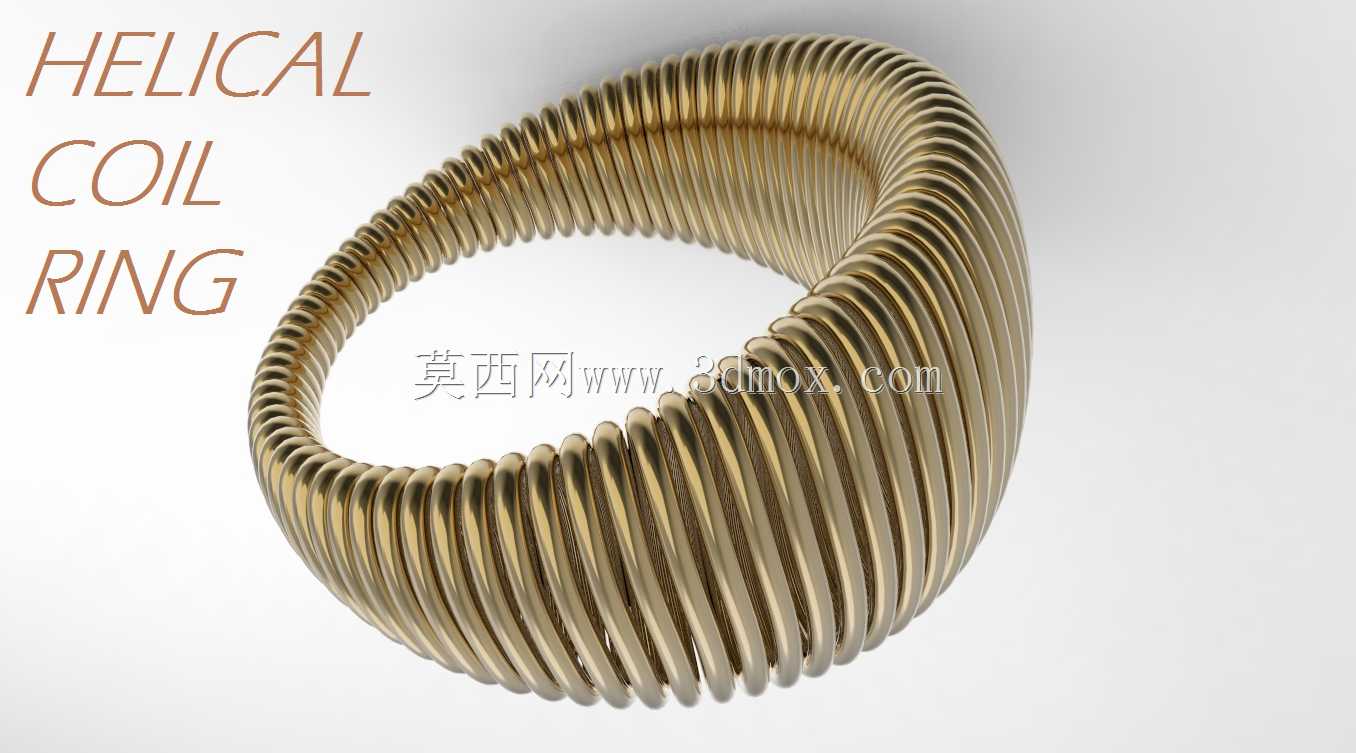

这类螺旋环构件常作为弹性接触、密封缓冲、导电连接元件使用，在高压电气连接、动密封组件、精密弹性支撑场景中应用广泛，比如真空设备的动密封导电环、高频连接器的接触件、小型精密机构的缓冲支撑环都能见到这类结构的身影。从结构设计逻辑来看，该构件采用连续螺旋绕制成闭合环形的方案，区别于普通开口螺旋弹簧，闭合环形的结构能实现360度全周向的弹性接触，不会出现开口弹簧的接触断点问题，绕制的每一圈簧丝都具备独立的弹性变形能力，当环体受到径向或者轴向的挤压载荷时，各圈簧丝可以同步产生均匀的弹性形变，既能保证接触压力的一致性，也能在一定变形范围内维持稳定的弹力输出。设计这类构件时，首先要匹配安装边界的尺寸要求，环的外径需要适配安装槽的内径，预留0.1-0.3mm的过盈量来保证初始接触压力，环的截面直径也就是簧丝绕制后的环体径向厚度，需要匹配安装槽的深度，避免安装后出现突出或者卡滞问题，簧丝的直径选择要结合所需的弹力大小、允许的变形量来计算，簧丝越粗整体刚度越大，能承受的载荷越高，但对应的变形补偿量会越小，反之细簧丝的结构柔顺性更好，变形补偿能力强，但承载能力会相应降低。在实际使用场景中，这类螺旋环如果用于导电连接场景，通常会采用表面镀金或者镀银的铜合金材质，降低接触电阻，避免长时间使用后出现氧化导致的接触不良；如果用于密封缓冲场景，多采用不锈钢或者弹簧钢材质，保证足够的疲劳强度，在反复挤压变形的工况下不会出现弹力衰减或者断裂问题。绕制过程中需要控制每一圈簧丝的螺距一致性，避免出现螺距不均导致的局部弹力过大或者过小，影响整体的接触均匀性，闭合接口处需要做平滑打磨处理，不能出现凸起或者毛刺，防止安装时刮伤安装槽的密封面或者接触表面。另外这类结构的安装通常是嵌入到预先加工的环形槽内，槽的侧壁需要做圆角处理，避免棱角切割簧丝表面，安装时不能过度拉伸环体，防止簧丝出现塑性变形，导致环的尺寸超差无法正常使用。从建模逻辑来看，需要先绘制闭合的环形中心路径，再沿路径做螺旋偏移生成连续的簧丝扫描路径，最后通过扫描特征生成实体，过程中要控制螺旋的圈数与螺距的匹配关系，保证绕制完成后环体的首尾能够平滑衔接，不会出现错位或者台阶。
