家用手动柑橘榨汁器结构设计

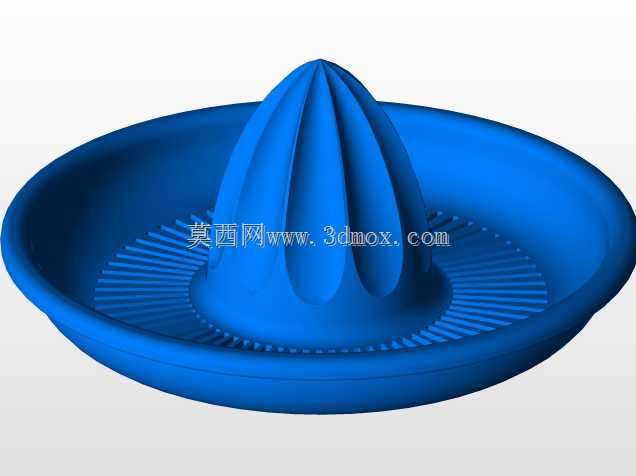

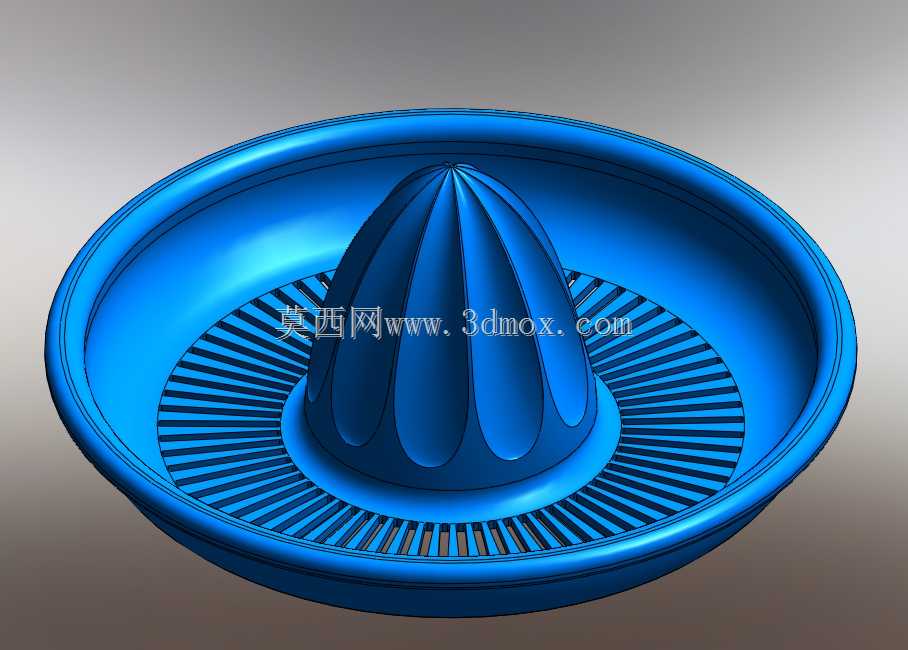

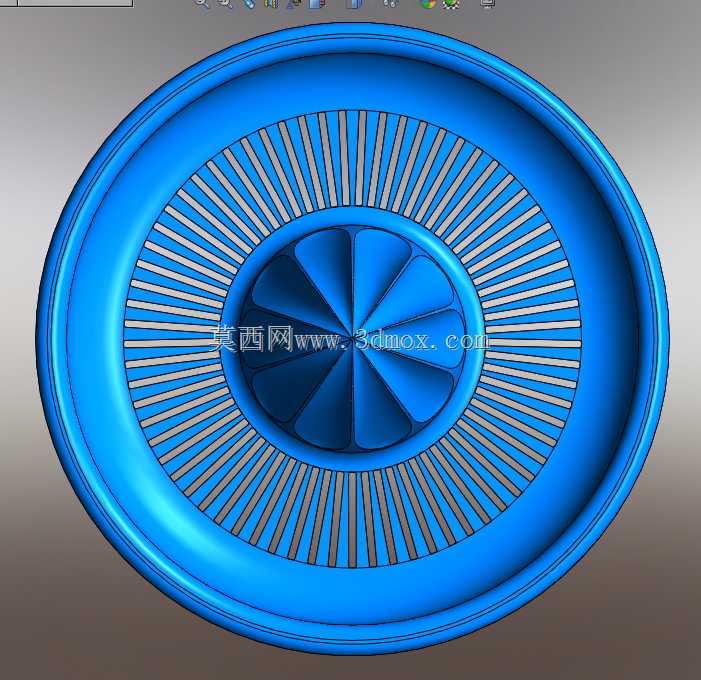

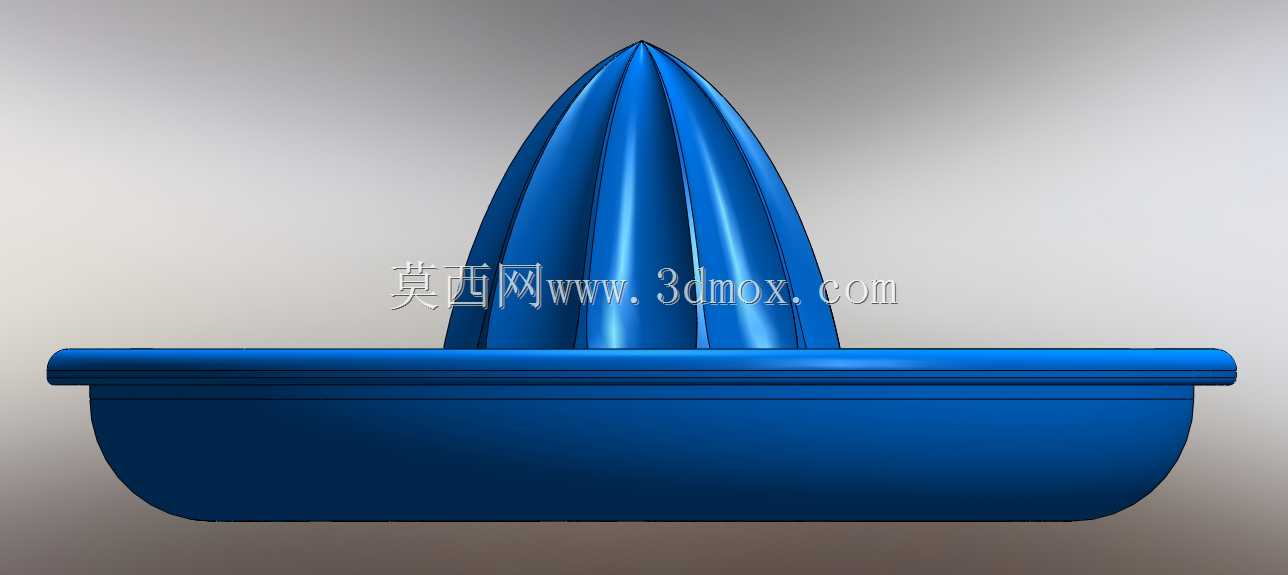

这款手动柑橘榨汁结构主要面向家庭日常鲜榨果汁场景，也可适配小型饮品店的少量鲜榨出品需求，无需电力驱动，完全依靠手部按压力度完成 citrus 类水果的榨汁作业，适配橙子、柠檬、西柚等常见芸香科柑橘属鲜果，使用时将切半的果实切面朝下对准中心凸棱部位，向下按压并小幅旋转果实，即可让果汁顺着凸棱间隙流入下方集液环槽。从结构设计逻辑来看，中心凸起的棱条采用多瓣圆弧过渡造型，棱条高度从中心向边缘逐步降低，既保证能充分贴合果实切面的囊瓣结构，最大化挤压出果汁，又避免棱边过于尖锐划伤果肉混入过多果渣；环绕凸棱的滤栅采用等间距径向窄缝设计，缝宽控制在1.2mm左右，既能让果汁快速通过，又能拦截果籽、粗大果囊纤维，减少后续过滤步骤。外围的环形集液槽做了1.5度的内倾坡度，槽底向预设的出液口位置缓慢降低，无需额外导流结构就能让榨出的果汁自然汇集到出液点位，减少槽内积液残留。整个榨汁部件的外沿做了圆弧翻边设计，既提升了整体结构刚性，按压时不会出现边缘形变，又能在放置到杯口或者容器上时形成稳定的搭接支撑，适配口径60mm到120mm的常规饮水杯、接汁容器，不需要额外的固定结构就能稳定放置。材质适配方面，结构壁厚均匀控制在2.5mm，既适合食品级PP注塑成型，也可采用硅胶包覆ABS的复合结构提升握持与按压的触感，所有转角位置都做了R0.8以上的圆角处理，不存在清洁死角，冲洗时可以快速冲掉残留的果渣纤维，没有容易积污的窄缝死角。从使用受力角度分析，整个结构的受力路径从中心凸棱传递到滤栅加强筋，再分散到外围环形槽体，最终通过外沿翻边传递到支撑容器上，正常按压力度下不会出现应力集中导致的结构开裂，长期使用也不会出现滤栅变形的问题。滤栅的筋条厚度从根部到顶部做了渐变减薄处理，既保证根部的连接强度，又让顶部棱边能更好地嵌入果实囊瓣间隙，提升榨汁效率，相比平面滤栅结构，这种径向放射状滤栅的出汁速度提升约30%，同时果渣拦截率也能保持在较高水平。
