同心圆弧形开槽环形遮盖视错觉结构件

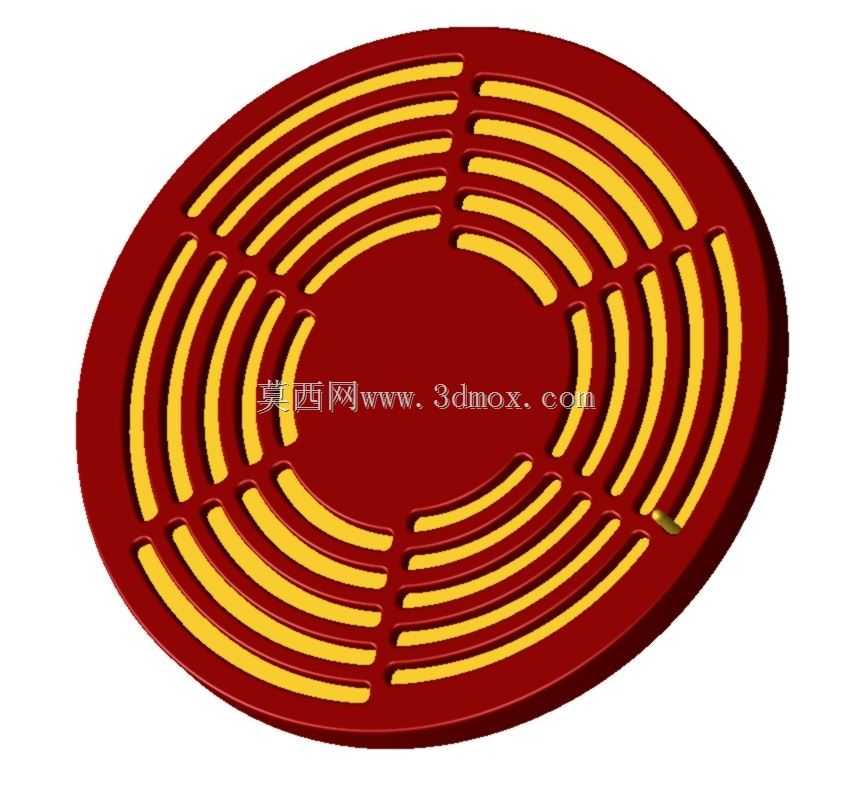

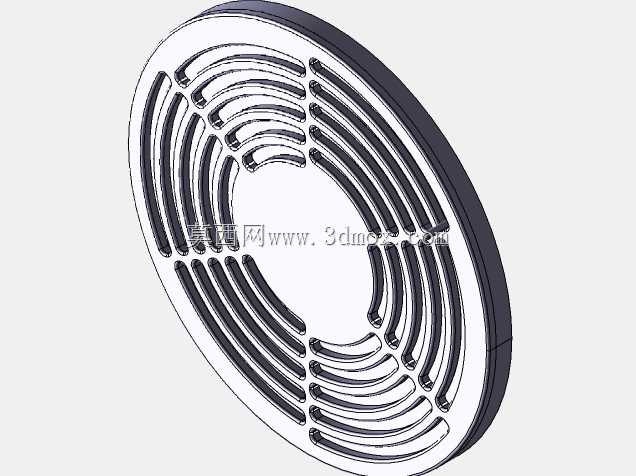

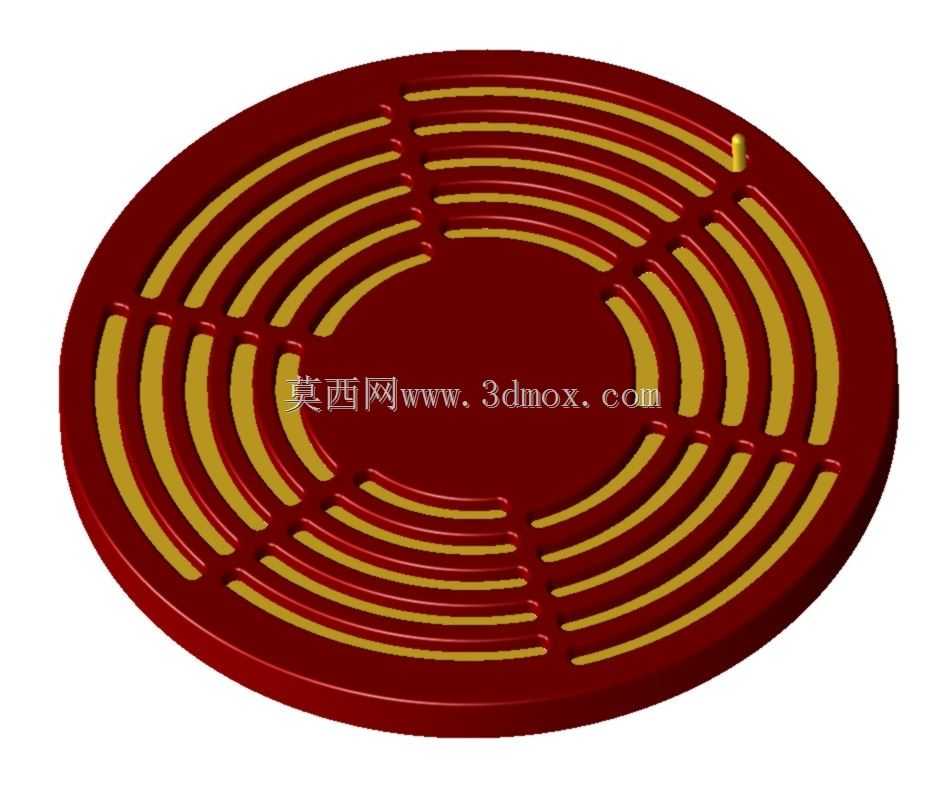

这类带同心圆弧形开槽的环形遮盖结构，常被应用在需要兼顾视觉遮挡与通风透气需求的设备外露部位，比如户外公共设施的通风口遮盖、小型机电设备的散热端防护、景观装置的装饰性遮挡面，既能够阻挡大尺寸杂物进入设备内部，又能通过特殊的开槽排布形成独特的视觉错位效果，在满足功能需求的同时附加创意展示属性。从结构设计逻辑来看，整体采用正圆形外轮廓，适配多数圆形安装位的装配需求，中心预留实心圆形区域，既可以作为品牌标识的粘贴位，也能提升整体结构的抗形变能力，避免环形结构在受外力挤压时出现变形翘边的问题。开槽部分采用多组同心圆弧排布，每段圆弧的开槽宽度保持一致，相邻圆弧之间的筋条宽度均匀，既保证了整体的通风通过率，也让筋条受力分布更均匀，不会出现局部应力集中导致的断裂问题。开槽的排布并非完全对称，刻意调整了部分圆弧段的起止位置，让观察者从不同角度观察时，会产生开槽线条错位、旋转的视觉错觉，打破常规通风遮盖件单调的外观感受。安装边界上，整体外沿做了微小的倒角处理，避免安装和使用过程中锐边划伤操作人员，背面预留有均匀分布的卡扣位或者螺丝安装孔位，能够直接卡入或者通过紧固件固定在对应尺寸的圆形安装基座上，不需要额外做适配加工。实际使用过程中，这种结构的遮盖件相比普通直槽或者网孔遮盖，在相同开孔率的情况下，视觉遮挡效果更好，从正面直视时很难直接看到内部的设备结构，同时弧形的筋条走向对气流有一定的导向作用，能够减少气流直吹产生的风噪，在对噪音控制有一定要求的小型设备上使用优势明显。建模过程中需要重点控制每段圆弧的曲率与同心度，保证所有开槽的圆心都与整体结构的圆心重合，避免出现筋条宽度不均的问题，同时筋条与底板的连接处需要做微小的圆角过渡，提升注塑或者冲压加工时的成型率，减少生产过程中的次品率。
