宝可梦精灵球造型Solidworks练习模型

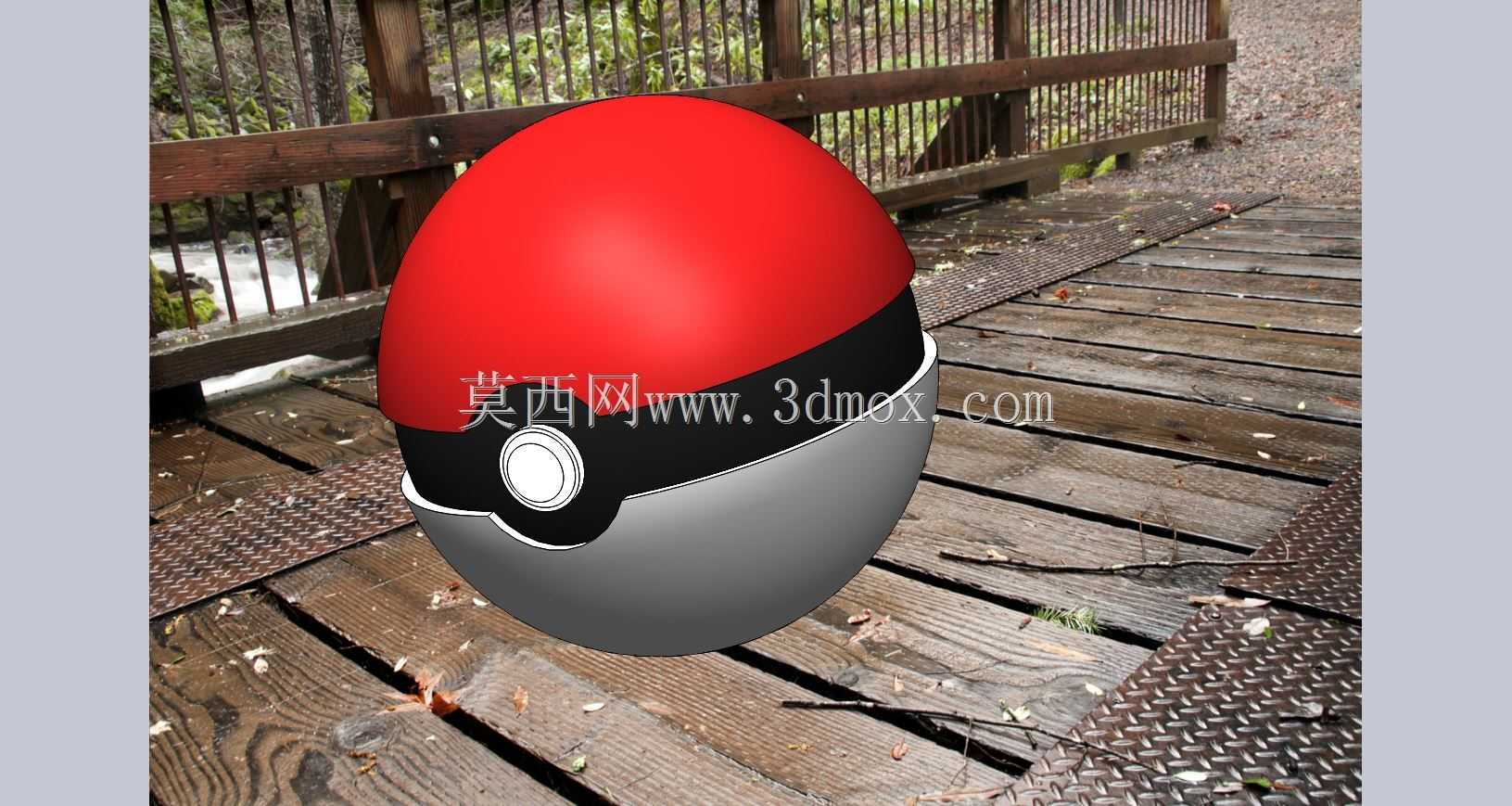

这款精灵球造型的建模作品，最初是为Solidworks软件操作进阶练习设计的，整体采用经典的上下半球分瓣结构，中间以环形黑色饰带作为视觉分界，正面设置圆形按键结构，完全还原宝可梦IP中精灵球的标志性外观。从结构设计角度看，建模过程中需要处理球面分割、曲面缝合、壳体抽壳、环形阵列等多个常用机械建模操作，非常适合刚掌握基础实体建模命令的学习者练习曲面与实体混合建模的思路。

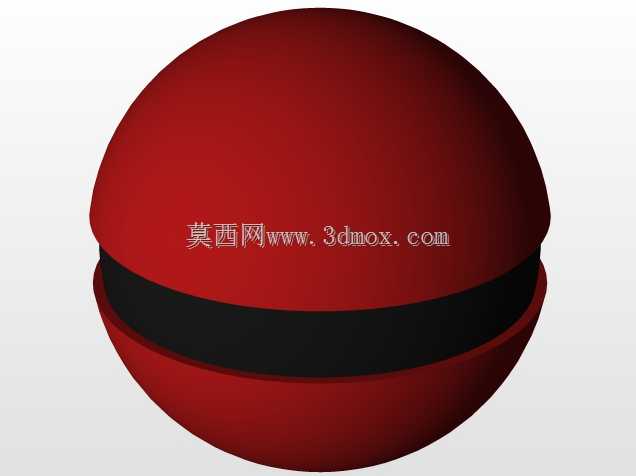

在实际应用场景中，这类球形拼接结构的建模逻辑可以迁移到很多工业产品设计中，比如球形压力容器的端盖拼接、球形阀门的阀体结构、儿童玩具的球形拼接外壳、球形文创产品的结构设计，甚至部分球形传感器的外壳设计都能用到同类的分瓣建模思路。设计时首先确定整体球体的基准直径，上下半球采用完全对称的回转结构，红色上半球与灰色下半球在赤道位置通过止口结构配合，中间的黑色环形饰带既作为外观装饰件，也可以充当上下半球配合的定位结构，避免装配时出现径向错位。

正面的圆形按键区域采用多层嵌套的台阶结构，从外到内依次是黑色饰带上的圆形凹槽、白色环形按键基座、中心圆形按键，建模时需要在球面上切除出平整的安装基准面，再通过凸台拉伸生成按键结构，这个过程能很好地练习在曲面上创建基准面、切除-拉伸、凸台-拉伸的组合操作，同时要注意按键凸起高度不能超出球体最大轮廓边界，避免后续做装配干涉检查时出现边界冲突。

从安装边界来看，整个模型为封闭球形结构，没有额外的外伸安装耳或者连接轴，如果要将其改造成可实际使用的产品外壳，只需要在上下半球的配合止口处增加卡扣结构或者螺丝柱，就能实现上下壳体的可拆卸连接，内部预留的球形空腔可以容纳电路板、电池等小型电子元器件，改造为球形小夜灯、解压玩具、创意收纳盒等产品都非常合适。建模过程中全程采用参数化设计，所有尺寸都可以通过全局变量进行调整，修改球体直径、饰带宽度、按键尺寸时不需要重新绘制草图，只需要调整对应参数就能快速生成不同尺寸的模型，这种参数化建模思路也是机械结构设计中必须掌握的核心能力，通过这个练习模型可以熟练掌握参数关联、方程式驱动尺寸的操作方法，为后续做复杂工业产品的参数化设计打下基础。
