创意心形落地装饰支撑摆件结构设计

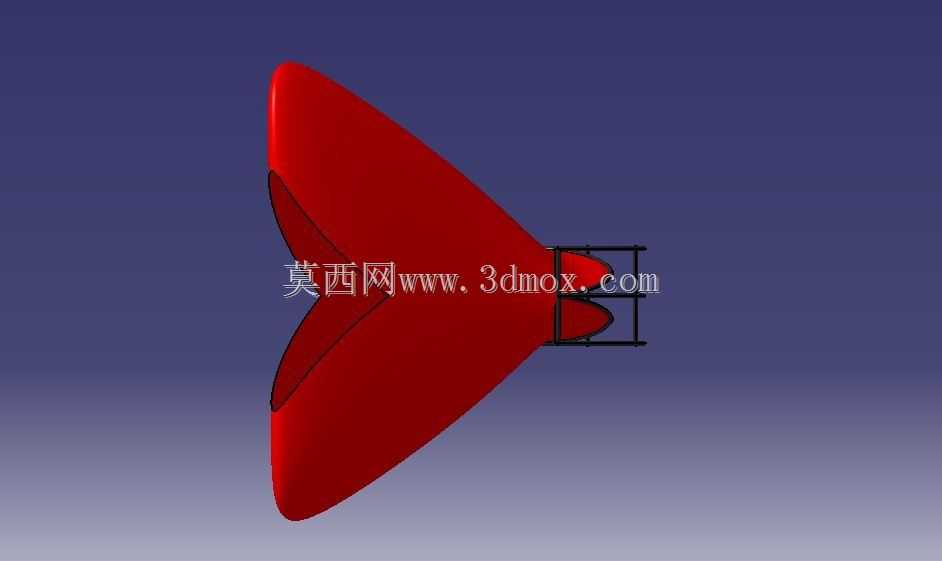

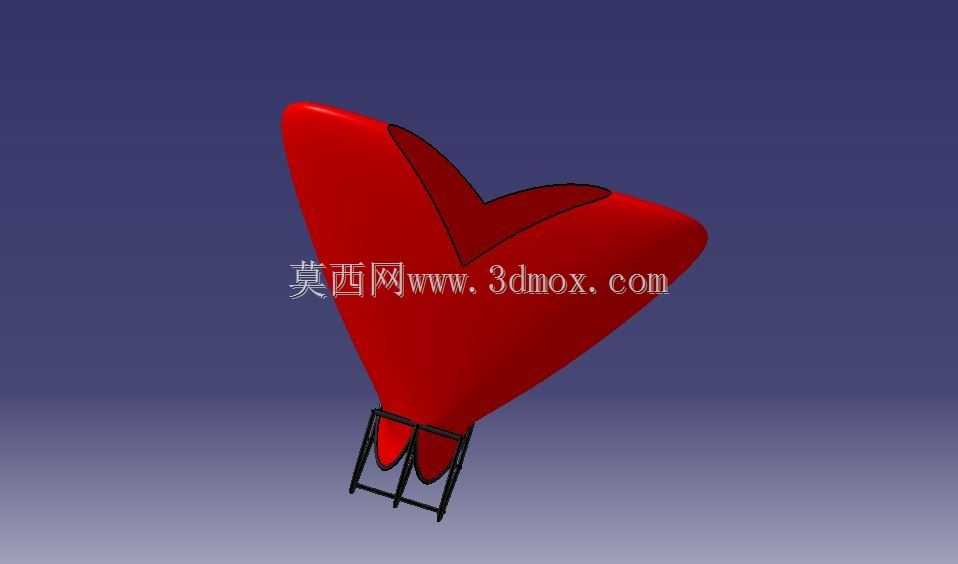

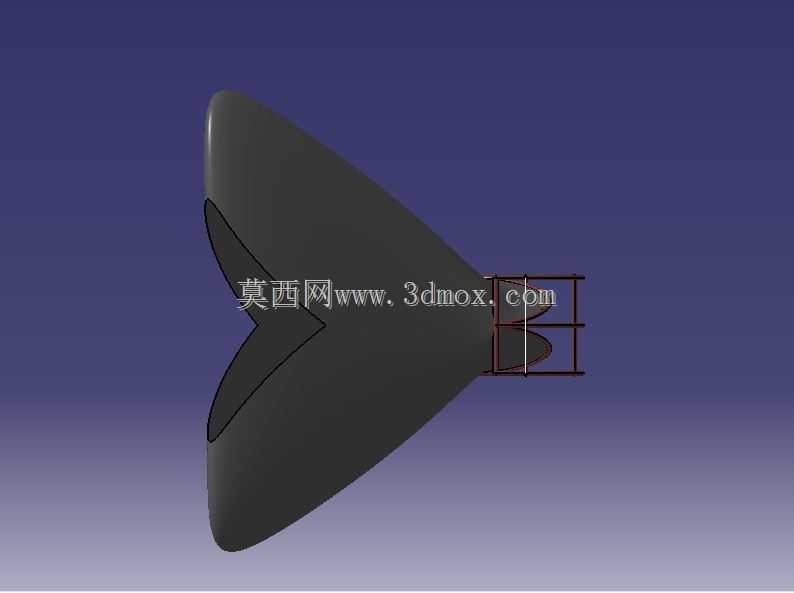

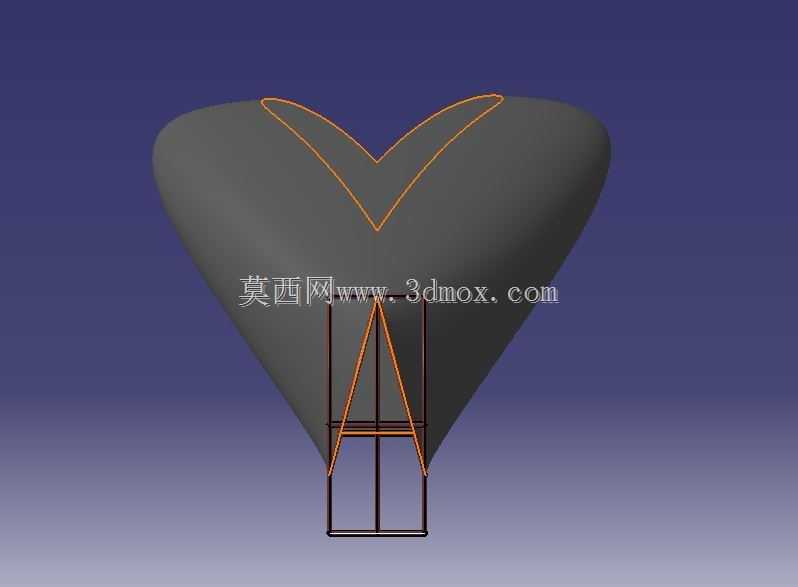

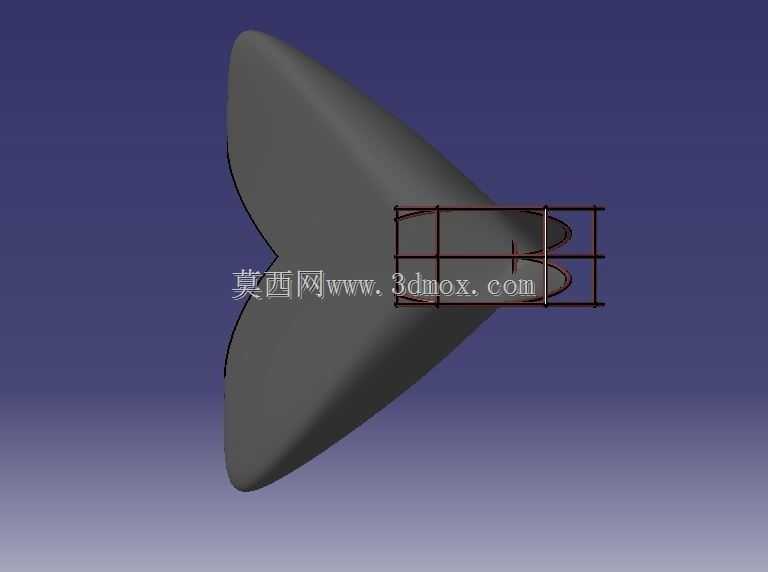

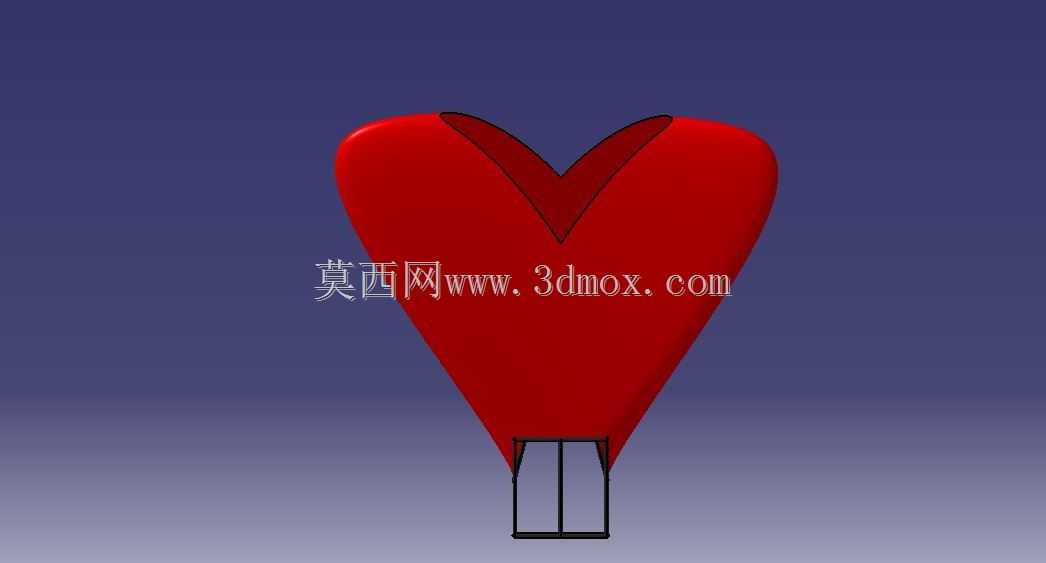

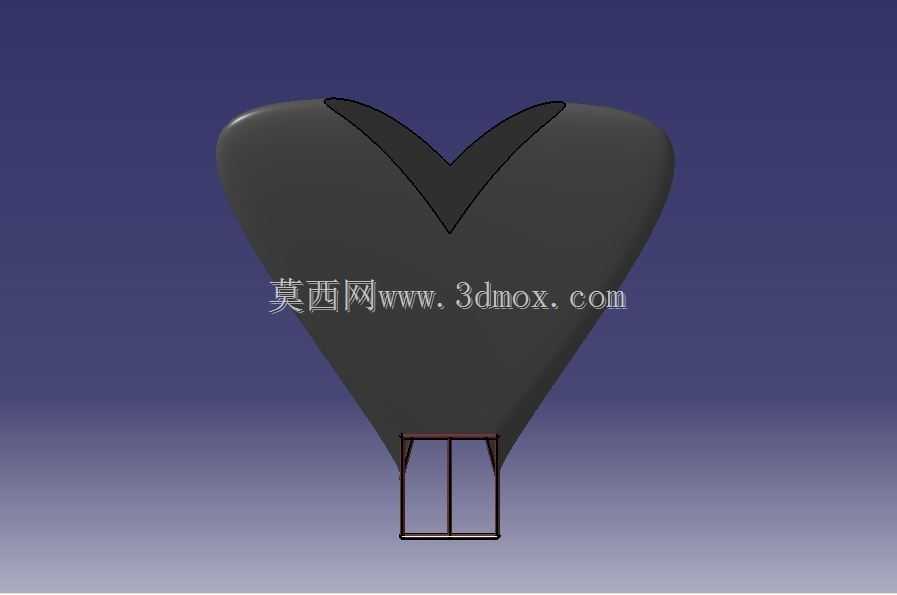

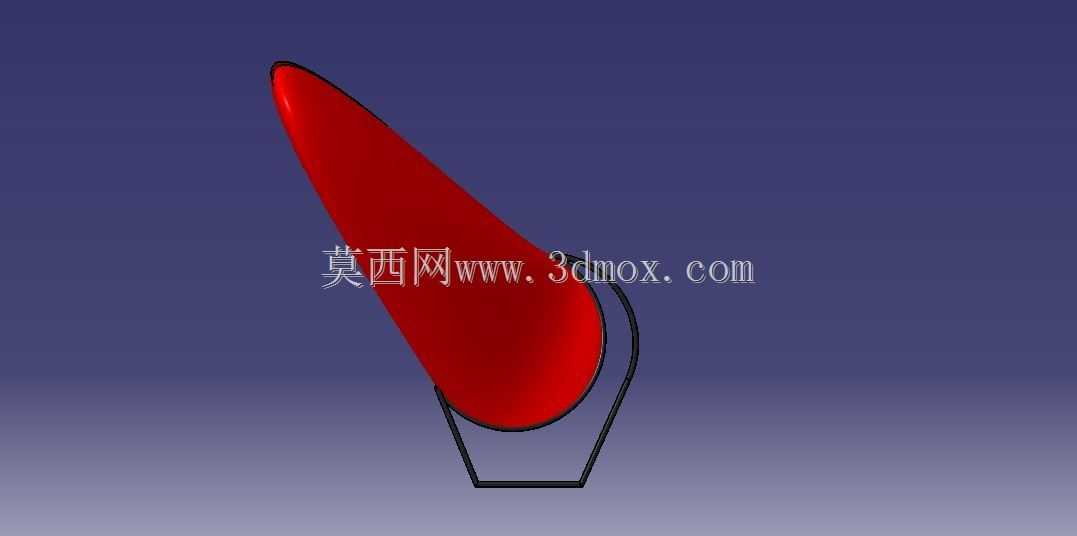

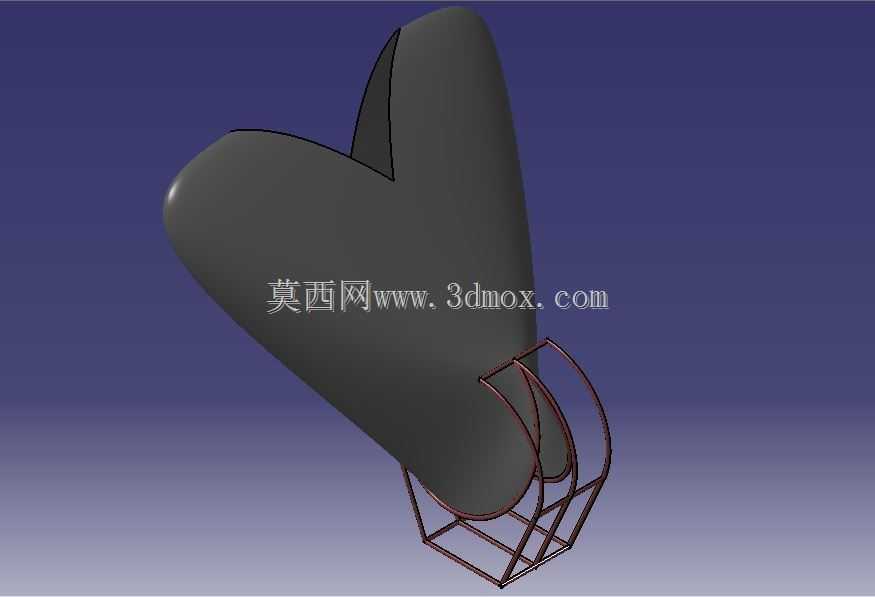

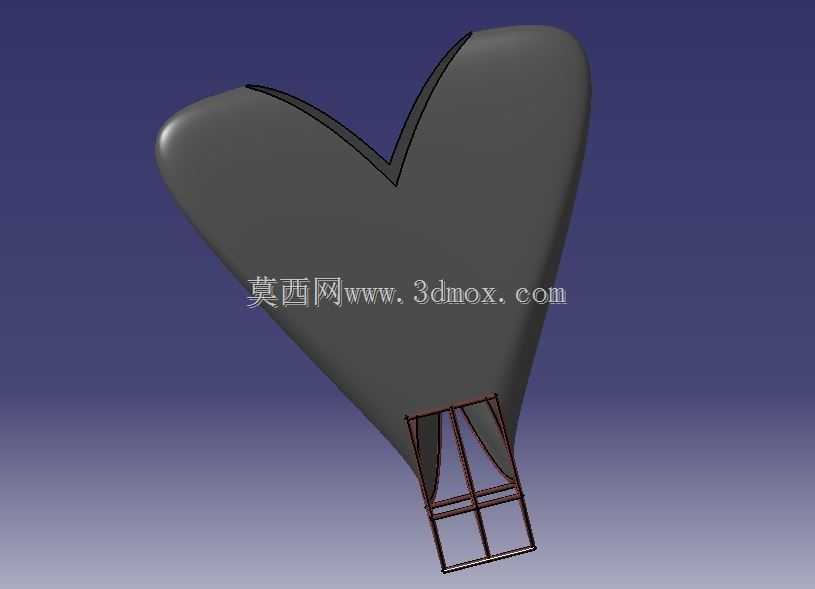

这款心形支撑摆件的设计，最初是面向线下文创空间、主题商铺的陈设需求落地的，在实际应用场景中，既可以作为主题活动的氛围装饰载体，也能搭配小型花艺、灯饰组件成为商业空间的视觉落点，部分婚庆场景也会选用这类造型构件作为迎宾区的装饰支撑，替代传统的方正支架，弱化金属构件的冷硬感。从功能特性来看，上部的心形壳体采用薄壳曲面设计，曲面过渡全程做了等壁厚处理，避免3D打印或者钣金加工时出现局部应力集中，壳体边缘做了1.5mm的圆角倒边，既可以防止搬运安装时的锐边划伤，也能让曲面的光影过渡更柔和，不会出现生硬的折边反光。下部的支撑结构采用双支腿斜撑布局，两支腿向外张开的角度经过重心验算，整体重心垂直投影完全落在两支腿的支撑边界范围内，即使在上部壳体挂载不超过2kg的装饰配件，也不会出现侧翻风险，支腿底部预留了8mm的安装孔位，可以直接通过膨胀螺丝固定在水泥地面，也可以粘贴防滑胶垫放置在光滑的瓷砖、木地板表面，适配不同的安装场景。设计过程中没有采用常规的对称曲面拉伸思路，而是先绘制心形的轮廓样条曲线，再通过放样生成主体曲面，特意调整了曲面的纵向弧度，让心形的上部凸起部分略微向后倾斜12度，符合人站立时的平视视角，避免正对着视角时出现造型透视变形。支腿部分采用方管弯折成型的结构思路，弯折处的圆角半径匹配常规方管弯管机的加工参数，不需要定制特殊的弯折模具，普通的五金加工车间就可以完成下料弯折工序，降低加工落地的成本。尺寸边界上，整体高度控制在1.2米左右，上部心形壳体的最大宽度为0.6米，支腿的横向支撑跨度为0.45米，纵向支撑深度为0.3米，既不会因为尺寸过大占用过多的通行空间，也不会因为尺寸过小失去陈设的视觉存在感。壳体和支腿的连接位置设计了隐藏式的连接法兰，法兰上预留4个M5的螺丝孔位，安装时可以先固定支腿部分，再将上部壳体对准孔位锁付螺丝，不需要现场做焊接作业，普通的安装人员用内六角扳手就可以完成组装，拆解后也方便运输转运，不会因为整体造型不规则导致包装体积过大。在曲面细节处理上，特意将心形表面的曲率变化控制在连续G2级别，不管是做喷涂处理还是覆膜装饰，都不会出现曲面橘皮或者贴膜褶皱的问题，表面可以根据使用场景做不同的工艺处理，面向婚庆场景可以做高光亮红喷涂，面向文创商铺可以做哑光磨砂黑或者金属拉丝处理，适配不同的装修风格。支腿的方管规格选用20*20mm的标准方管，壁厚1.2mm，在保证支撑强度的前提下尽可能控制整体重量，整体成品重量控制在8kg以内，单人就可以完成搬运移位，不需要额外的吊装辅助。在结构验算阶段，针对支腿的受力情况做了静力学仿真，当上部承受5kg的垂直载荷时，支腿的最大形变量不到0.2mm，完全满足日常陈设使用的强度要求，不会出现长时间放置后支腿变形的问题。连接法兰的位置特意做了沉孔设计，锁付螺丝后螺丝头完全沉入法兰平面内，不会出现凸起刮蹭壳体内部的问题，壳体和法兰的接触位置还预留了1mm的缓冲胶垫安装槽，安装时可以粘贴橡胶缓冲垫，避免金属硬接触导致的漆面磨损，也能减少轻微晃动时产生的异响。
