卡通风格小型轮式拖拉机创意结构设计

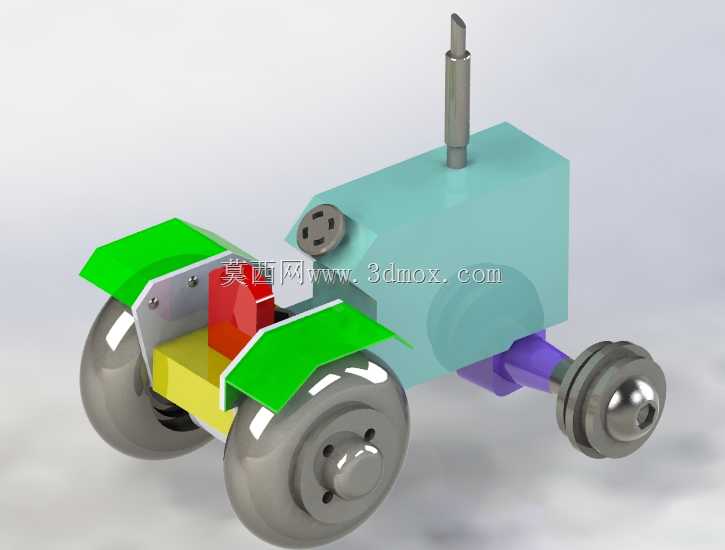

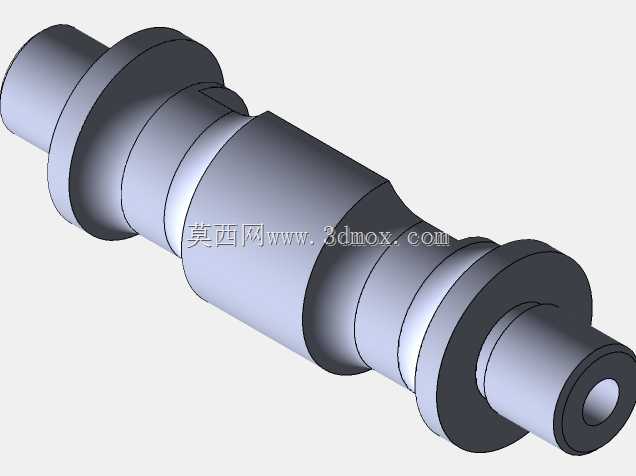

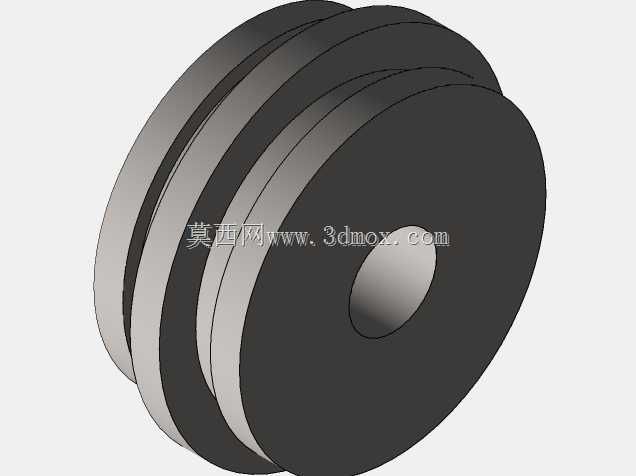

这款小型轮式拖拉机的结构设计，最初的构思出发点是面向教学演示场景与小型农用作业场景的轻量化需求，区别于传统大马力农用拖拉机的厚重结构，整体采用了模块化的分块设计思路，方便在教学场景中拆解展示动力传递、行走机构的基本原理，也能适配庭院打理、小块农田作业的轻负载使用需求。从功能特性来看，整机的动力单元布置在机身中部的青蓝色舱体内，舱体上方预留了排气通道的安装位，排气结构采用直筒式金属质感设计，既满足小型内燃机的排气走向需求，也在视觉上形成了整机的高度标识点。机身前部的驾驶操作区域做了分层色彩区分，黄色的基座部分预留了操作杆件的安装空间，红色的动力输出标识块清晰区分了动力衔接区域，两侧的绿色护板采用弧形折弯结构，既能够遮挡行走机构的传动连接部位，避免作业过程中杂物卷入轮系，也能在发生轻微碰撞时起到缓冲防护作用，护板通过侧边的紧固螺栓与机身主体连接，拆卸维护时仅需松开侧边固定件即可完成护板拆除，检修内部传动结构的操作空间足够充裕。行走机构的设计上，前轮采用大直径宽幅橡胶轮结构，轮辋做了圆弧过渡的金属质感处理，轮毂上预留了三个均匀分布的紧固孔位，能够保证轮体与驱动轴的连接同轴度，减少行走过程中的径向跳动；后轮采用小直径单轮结构，通过紫色的转向连接臂与机身主体衔接，转向臂的转动角度预留了左右各35度的转向边界，能够满足狭小空间内的转向需求，最小转弯半径控制在1.2米以内，适配小块农田、庭院等狭窄作业区域的移动需求。从安装边界尺寸来看，整机长度控制在280毫米左右，宽度控制在160毫米，高度从轮底到排气顶端为220毫米，所有外露部件均做了圆角处理，没有尖锐突出结构，在教学场景中使用时能够避免磕碰划伤的风险。机身前部的圆形接口区域预留了动力输出端口，可以根据使用需求挂载小型犁具、除草轮、清扫刷等附属作业部件，挂载接口采用快插式结构设计，更换附属配件时不需要额外的专用工具，仅需对准接口卡槽推入后旋转锁定即可完成连接，动力传递通过接口内部的花键结构实现，能够传递最大5牛米的输出扭矩，满足轻负载作业的动力需求。在结构强度设计上，机身主体的舱体采用壁厚2毫米的壳体结构，内部设置了三条横向加强筋，既能够保证壳体的结构刚性，承受作业过程中的振动载荷，也能尽可能控制整机重量，整机空载重量控制在1.2千克左右，单人即可轻松搬运转移。轮系的连接轴采用直径8毫米的金属轴件，轴体与机身连接处设置了含油轴承衬套，能够减少转动过程中的磨损，延长连续作业的使用寿命，日常维护仅需定期在衬套位置加注少量润滑脂即可，不需要复杂的保养流程。转向机构的连接部位设置了限位挡块，能够避免转向角度过大导致的传动结构干涉，同时在转向臂与机身的衔接处设置了阻尼垫片，转向操作时的阻尼感均匀，不会出现虚位或者卡滞的问题。从实际应用场景出发，这款结构既可以作为机械原理教学的演示模型，让学习者直观理解轮式动力设备的基本布局、动力传递路径、转向机构的工作原理，也可以等比例放大后作为小型农用管理机械的结构原型，适配菜园、果园、庭院等场景的浅耕、除草、物料转运等轻负载作业需求，整体结构没有冗余的复杂设计，所有部件的功能指向明确，加工制造的难度较低，大部分结构件都可以通过注塑或者3D打印的方式快速制作，小批量生产的成本控制优势明显。在细节设计上，机身侧面的圆形装饰盖同时兼具检修口盖板的功能，松开盖板的固定螺丝即可打开检修口，对内部的传动齿轮组进行检查或者调整，不需要完全拆解机身主体，大幅降低了后期维护的操作难度。轮体的表面做了仿橡胶纹理的处理，能够增加与地面的摩擦力，在平整硬质路面或者松软泥土地面行走时都能保证足够的抓地力，不会出现打滑空转的问题。排气结构的顶端做了斜切处理，能够避免雨水或者杂物落入排气通道内部，保护内部的动力单元不受异物侵入损坏。
