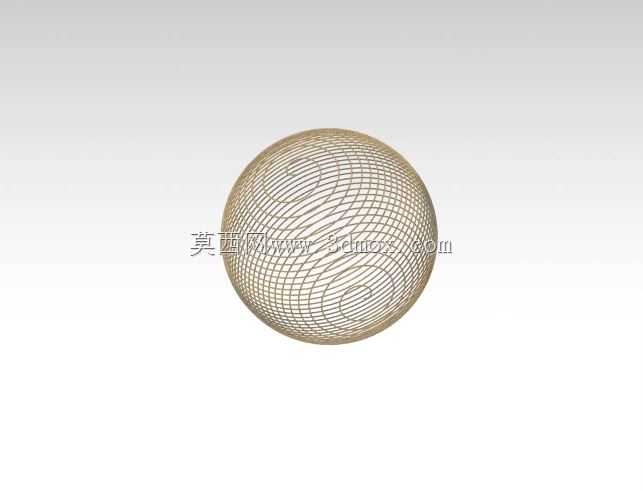

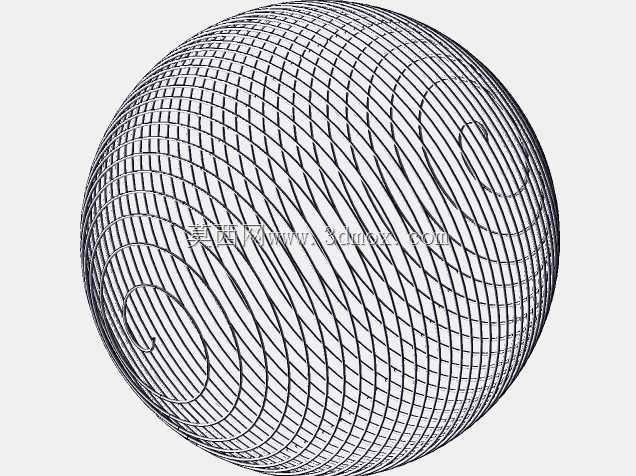

镂空线框结构球体造型设计作品

这类镂空线框球体结构，在工业场景中常作为流体分布器的核心承托构件、风洞试验的流场校准标定件、展览展示装置的力学承载骨架使用，也可在特种过滤设备中作为滤芯的支撑框架，适配气液两相介质的均匀布流需求，避免介质直吹造成的滤材局部损耗过快问题。设计初期首先明确结构的通透率要求，根据应用场景的介质流速、承压载荷确定线框的线径参数，所有环形肋条沿球面经纬方向均匀排布，相邻肋条的间距保持一致，确保整个球面各区域的通透率偏差控制在5%以内，避免出现局部流阻过大的问题。建模过程中先构建标准球面作为基准参考，所有环形线框的曲率完全贴合球面轮廓，经纬方向的肋条在交点位置做共节点处理，保证结构的整体连接强度，不会出现局部应力集中导致的肋条变形。从安装边界来看，该球体可根据实际装配需求在两极位置预留连接接口，接口的尺寸可适配不同规格的连接杆件，既可以通过两端支撑杆件做悬空固定，也可以在球面局部设置安装耳座，适配设备内部的卡位安装需求，整体结构无尖锐棱角，所有肋条的衔接位置做圆弧过渡处理，避免安装过程中出现划伤风险。结构本身的自重远低于同尺寸实心球体，在保证整体球形轮廓精度的前提下，大幅降低了材料用量，镂空结构不会阻挡流体、光线的穿透，在作为装饰性工业构件使用时，也能适配内部光源的透光需求，呈现均匀的光影效果。针对不同的应用场景，可调整线框的线径与肋条间距：作为流场校准件使用时，缩小肋条间距提升轮廓精度，保证球面的圆度公差满足试验标定要求；作为过滤支撑构件使用时，适当加大肋条间距提升通透率，同时加大线径提升承压能力，适配带压流体的冲击载荷；作为展示装置骨架使用时，可在肋条上预留卡扣点位，方便外部装饰面板的快速挂载安装。整个结构的受力传递路径清晰，外部载荷通过经纬肋条均匀分散到整个球面，不会出现局部载荷过载的问题，即使在单侧受力的工况下，也能通过网状结构将载荷传递到对侧肋条，保证整体结构的形变控制在允许范围内。
