多助推器组合式运载火箭三维设计作品

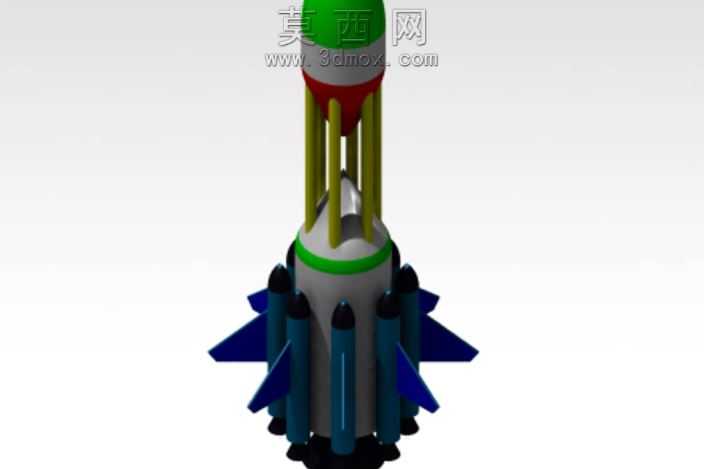

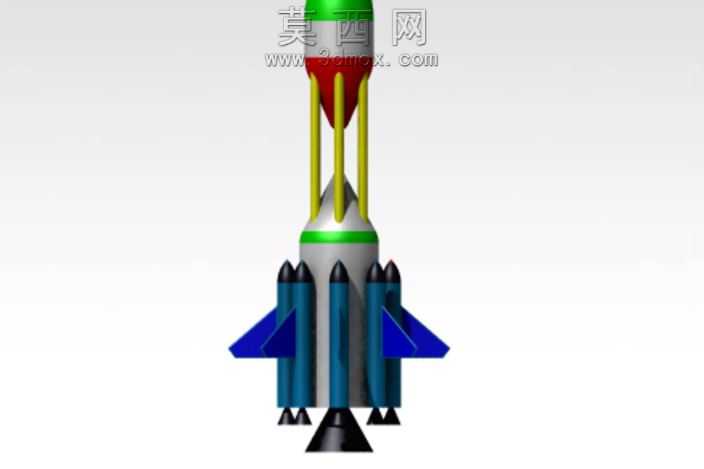

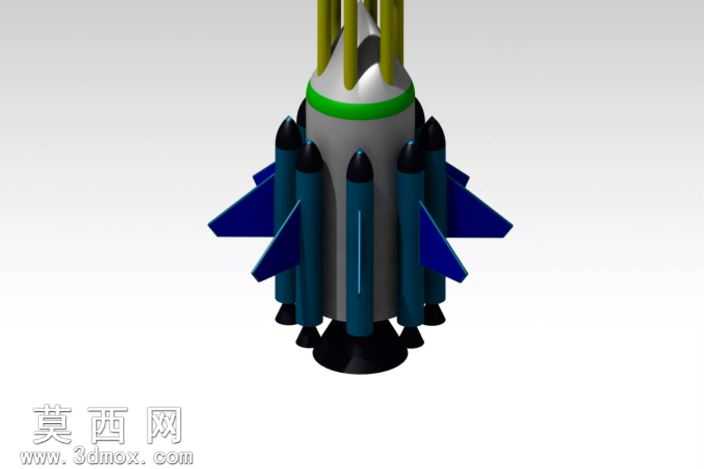

本作品为多助推器捆绑式火箭三维建模成果，建模过程依托主流三维CAD软件完成全参数化结构搭建，首先从火箭整体气动外形轮廓入手，先绘制弹头部分的回转曲面草图，通过旋转凸台命令生成流线型整流罩结构，整流罩采用分段式设计，前端为圆弧过渡的钝尖头造型，中段设置环形连接段用于和箭体主舱段对接，建模时严格把控曲面的曲率连续性，避免出现曲面折角影响气动仿真效果。箭体主体部分采用多舱段拼接结构，中心主芯级为圆柱形筒体，建模时通过薄壁拉伸命令生成筒体结构，预留出和周边助推器的连接接口位置；周边捆绑的四组助推器采用对称式布局，每个助推器同样为回转体结构，前端设置独立的锥形头锥，尾部预留发动机喷管的安装位，助推器和主芯级之间通过连杆式连接结构实现固定，建模时对连接拉杆的粗细、连接点位的位置做了对称约束，保证整体结构的重心处于火箭中心轴线上。尾翼部分采用后掠翼造型，分别布置在主芯级尾部和每个助推器的外侧，通过拉伸切除命令生成翼面的薄型结构，翼面和箭体的连接位置做了圆角过渡处理，避免应力集中问题。材质渲染阶段，整流罩头部赋予亮绿色高光塑料材质，还原真实火箭整流罩的涂层质感，环形连接段采用银灰色金属材质模拟金属连接环结构，主芯级筒体和助推器筒体分别赋予深蓝色、深灰色哑光金属材质，连接拉杆采用亮黄色金属材质突出结构细节，尾翼采用深蓝色哑光材质和箭体主体形成视觉区分，尾部喷管采用黑色耐高温合金材质，渲染时开启环境光遮蔽效果，让各部件的衔接缝隙、结构层次更具立体感。设计过程中遵循航天运载器的基本布局逻辑，采用对称式结构设计保证整体结构的稳定性，各舱段之间保留了合理的装配间隙，既还原了真实火箭的结构特征，也让模型具备可拆分装配的演示属性，可用于航天科普展示、结构原理教学等场景，建模过程中对所有特征做了参数化命名，方便后续调整箭体尺寸、助推器数量、尾翼角度等参数，快速衍生出不同构型的火箭模型方案。
