带底座立式圆柱支撑定位构件设计

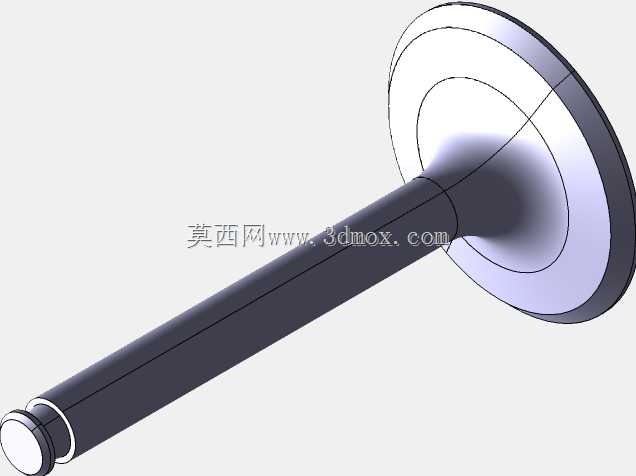

　　在工装夹具、小型自动化设备机架、检测工位治具的搭建场景里，这类带圆形底座的立式圆柱支撑件是出镜率极高的基础构件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往直接拉个圆柱加个圆盘就出图，实际投产使用时才会发现各种适配问题。先从实际安装边界说起，这类支撑件的底座通常采用沉头孔设计，安装时螺栓从底座上方穿入，锁固在下方的安装基板上，沉头孔的深度要完全覆盖螺栓头部，保证底座上表面没有凸起，不会干涉后续放置在支撑件上的工件或者其他搭接构件；底座的直径不能做的过小，否则单根支撑的抗倾覆力矩不足，尤其是当支撑柱高度超过底座直径三倍的时候，侧向受力很容易让整个支撑件歪斜，甚至扯松安装螺栓，实际设计时底座直径一般取柱体直径的2.2到2.

　　8倍，边缘做小尺寸的倒角处理，避免安装时割伤操作人员，也能减少边角磕碰导致的底座变形。柱体部分是核心的承载结构，顶端的小凸台是定位用的配合面，这个凸台的直径公差要严格控制，一般取h7的公差带，和被支撑工件上的定位孔做间隙配合，既保证安装时能顺利对位，又不会因为间隙过大导致工件定位偏移；柱身的表面粗糙度不需要做的太高，毕竟不是配合工作面，普通车削加工的Ra3.2就完全满足使用需求，过高的粗糙度要求只会徒增加工成本。很多人设计这类支撑件的时候会忽略柱体和底座连接位置的应力集中问题，直接做直角连接，在承受周期性冲击载荷的工位上，这个直角位置很容易出现应力开裂，所以在两者的衔接处要做R2到R5的圆角过渡，圆角的大小根据柱体直径调整，

　　柱径越大圆角取值越大，同时要注意这个圆角不能和安装在底座上的其他零件产生干涉。从功能特性上看，这类支撑件主要承担竖向的载荷传递，同时兼顾上部工件的水平定位，部分场景下还会作为导向轴的临时支撑使用，所以柱体的圆柱度要控制在合理范围内，不能出现明显的锥度或者腰鼓形偏差，否则如果需要在柱身上加装滑套类零件，就会出现滑动卡滞的问题。设计思路上，这类零件优先采用棒料直接车削加工的工艺，不需要开模，适合小批量的设备定制场景，如果是大批量标准化使用，也可以采用冷镦工艺做毛坯再精加工，能大幅降低材料损耗和加工时长。安装的时候要注意，支撑件锁固在基板上之后，要打表检测柱体顶端的端面跳动和柱身的垂直度，垂直度偏差要控制在柱体高度的千分之一以内，

　　不然上部安装的工件会出现倾斜，影响后续的加工或者检测精度。在一些需要绝缘的场景下，还可以在底座和安装基板之间加装绝缘垫片，这时候设计时就要提前算好垫片的厚度，预留足够的螺栓长度余量，避免螺栓锁入深度不足导致连接强度不够。另外柱体顶端的凸台边缘也要做微小的倒角，方便工件上的定位孔顺利套入，不会因为锐边刮伤工件的孔壁，尤其是针对铝合金或者亚克力这类软质材料的工件，这个倒角的作用会非常明显。这类支撑件虽然结构简单，但是在整套设备或者工装里的作用不可替代，一旦支撑件出现变形或者定位失效，整个工位的加工精度都会受影响，所以设计时不能因为零件结构简单就放松公差和工艺要求，要结合实际的受力情况、安装场景、搭配的工件特性来调整各个尺寸参数，不能直接照搬通用件的尺寸，要根据实际使用需求做针对性的优化，比如在有腐蚀性介质的车间使用时，还要给零件做发黑或者镀锌的表面处理，提升防锈能力，延长零件的使用寿命；在食品加工相关的设备上使用时，就要采用304不锈钢材质，表面做抛光处理，满足卫生清洁的要求。
