石油工况用对夹式高压球阀三维结构设计

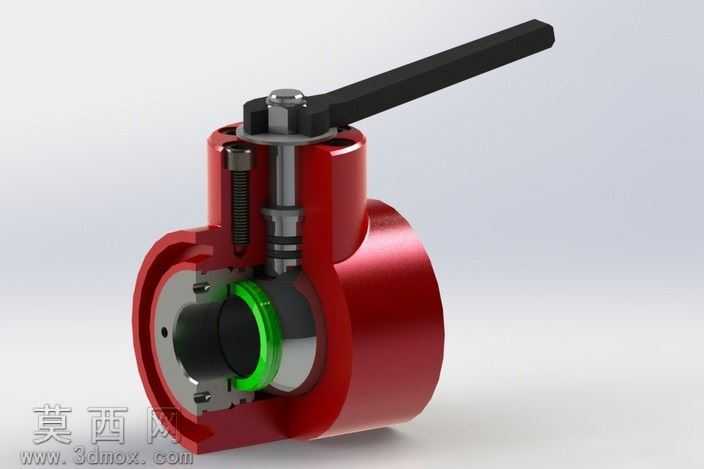

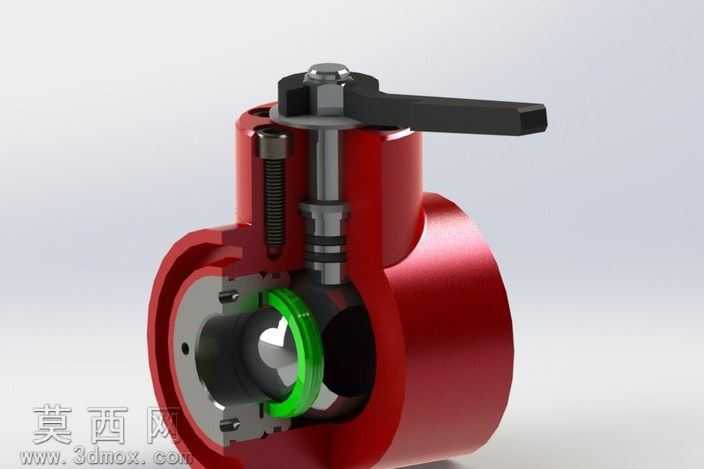

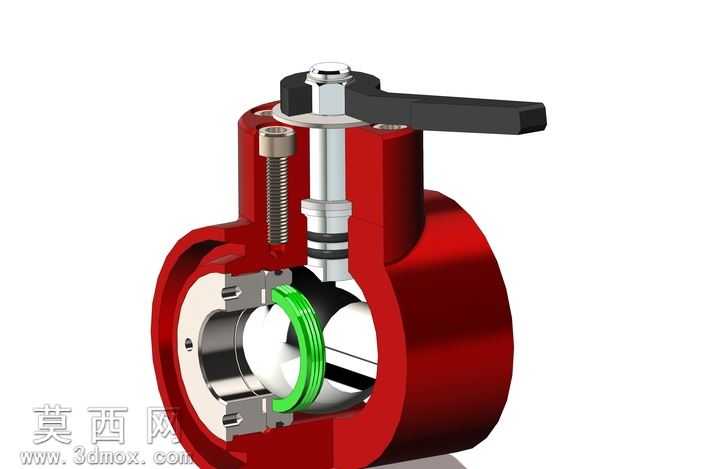

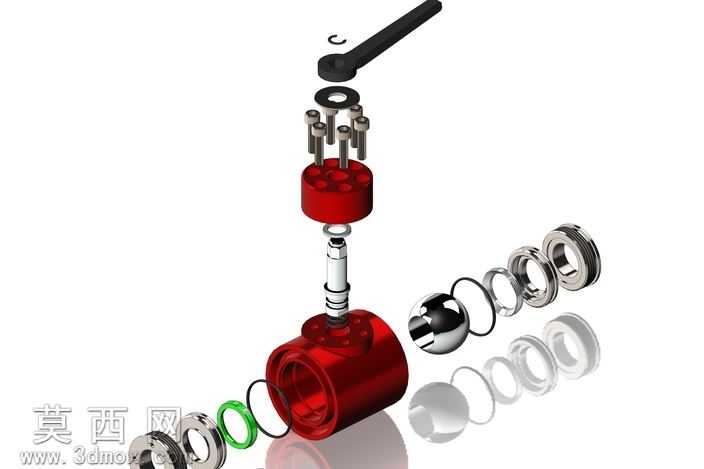

本作品为适用于石油输送工况的手动高压球阀三维结构模型，建模过程严格遵循高压阀门的设计规范与工程实际尺寸比例，完整还原了该类球阀的全部核心装配结构。建模阶段采用自底向上的装配设计思路，首先完成单个零件的参数化建模：首先构建阀体主体，采用对夹式连接的一体式红色锻钢阀体结构，建模时精准绘制阀体的流道通孔、侧端连接法兰定位孔、顶部阀杆装配腔、侧端螺栓预紧孔等特征，保证阀体壁厚满足高压工况的承压要求；其次构建核心启闭件球体，采用金属材质的通孔球体，建模时保证球体的圆度、通孔同轴度符合密封配合要求，球体与阀杆的连接槽特征精准还原，可实现阀杆带动球体90度旋转完成启闭动作；随后构建密封组件，包含球体两侧的绿色软密封阀座、阀杆处的多层填料密封结构，建模时还原密封件的过盈配合尺寸，保证高压工况下的零泄漏性能；之后构建阀杆、手柄、压紧螺母、预紧弹簧、连接螺栓等操作与紧固零件，阀杆采用防飞出结构设计，顶部的黑色扳动手柄做了防滑与力臂优化，可在高压工况下轻松操作启闭，侧端的预紧螺栓与弹簧结构可实现密封件的磨损自动补偿，延长阀门使用寿命。材质与渲染阶段，为阀体赋予锻钢红漆材质，还原工业阀门的涂装外观，为球体、阀杆、螺栓等金属零件赋予不锈钢金属材质，调整金属粗糙度与反光参数，呈现金属零件的机加工质感，为密封件赋予工程塑料材质，调整材质的漫反射与透明度参数，区分密封件与金属零件的视觉差异，为手柄赋予黑色硬质工程塑料材质，还原操作件的磨砂质感。整体装配完成后，验证了各零件的干涉情况，保证手柄旋转时球体可顺畅转动，密封件与球体、阀杆的配合间隙符合设计要求，完整呈现了高压球阀的内部构造与工作原理，可用于阀门结构教学、产品方案展示、工程选型参考等场景，模型结构严谨，细节完整，符合石油高压工况阀门的实际设计标准。
