带多工位加工单元的滚筒式组装输送线

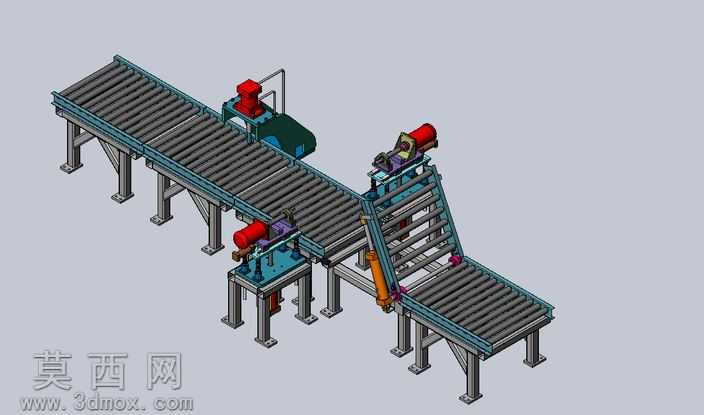

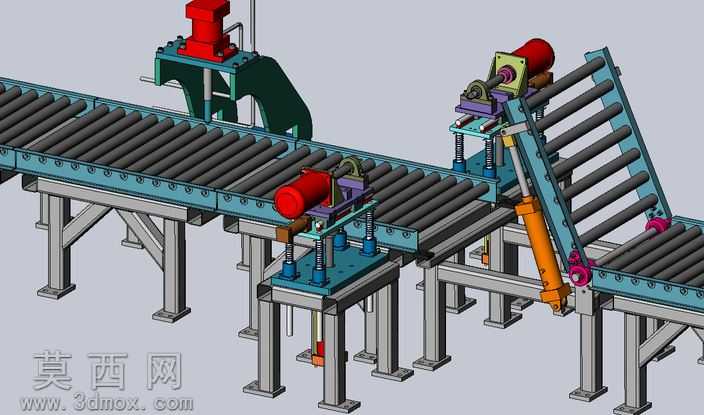

本模型为带多工位加工单元的滚筒式组装输送线，采用三维参数化建模方式完成整体结构搭建，建模过程中对各部件的装配约束关系进行了严谨定义，确保各运动部件无干涉、装配逻辑符合实际机械设计规范。整体结构以钢制型材作为支撑框架主体，框架支腿采用标准化方管型材设计，底部预留安装调节脚杯的接口，可适配不同车间地面的安装找平需求。输送主体采用分段式滚筒输送结构，主输送段为长距离水平滚筒排布，滚筒采用等间距安装设计，滚筒轴与两侧机架通过轴承座实现转动连接，可保证输送过程中载具运行平稳无卡顿。模型在主输送线旁侧设置了三处独立的工位加工单元，每个加工单元均配备独立的安装机架、驱动组件与执行机构，其中两处为水平布置的加工工位，可对输送线上流经的工件完成侧面加工作业，另一处为斜向布置的转向分流输送段，该段通过倾斜机架搭配顶升导向结构，可实现工件的90度转向分流，适配不同工序的流转需求。各加工单元的驱动部分采用电机搭配传动组件的结构设计，模型中还原了电机安装座、传动护罩、管线排布等细节结构，管线沿机架侧面的走线槽布置，符合实际设备的布线规范。渲染阶段对不同部件赋予了差异化材质：支撑框架采用工业蓝喷塑金属材质，滚筒采用镀锌钢金属材质，加工单元的驱动电机采用铸铁哑光材质，执行机构的操作部件采用红色警示漆材质，通过材质区分清晰展现各部件的功能属性。设计思路围绕组装工序的流转需求展开，将输送功能与工位加工功能进行集成化设计，既保证工件可沿主输送线完成长距离传输，又可在对应工位完成定点加工作业，斜向分流段的设计可兼容多工序并行的生产需求，整体结构紧凑，各功能模块划分清晰，可作为自动化组装产线设计的参考方案，建模过程中对标准件如螺栓、轴承座、脚杯等均采用标准化参数调用，保证模型的可编辑性与工程实用性。
