双料斗转接带式输送机组三维设计

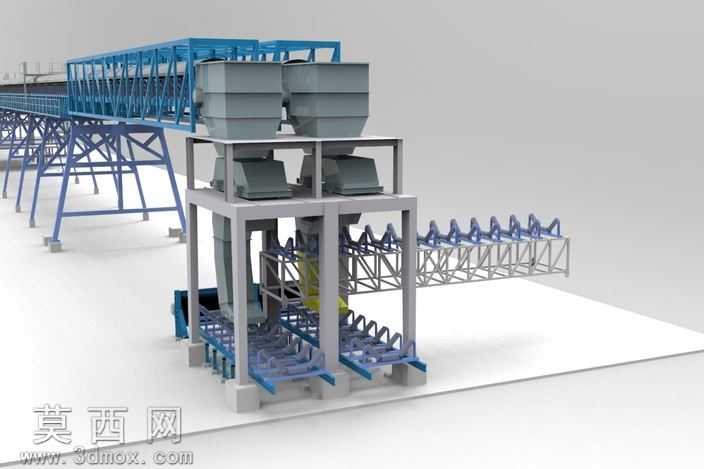

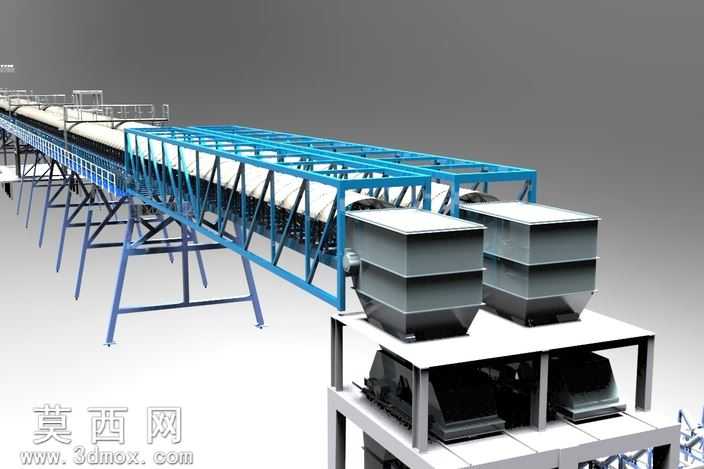

本作品为散料转运场景下的带式输送机运输系统三维建模成果，采用主流三维机械设计软件完成全参数化建模，整体围绕来料转接、多点受料的输送工况完成结构搭建。建模过程中严格遵循带式输送机的设计规范，对长距离输送段的桁架机架采用型材拼接结构还原，蓝色涂装的机架部分按照实际钢结构件的连接逻辑，逐一还原了支腿、横梁、走道护栏的细节特征，保证结构比例与实际工程应用场景一致。中部的双料斗转接塔架采用框架式支撑结构，上下两层分别设置受料斗与导流料斗，料斗部分按照散料流动的倾角设计内壁斜面，避免物料堆积堵料，料斗与下层输送带的衔接位置设置了导料槽结构，可约束落料位置防止物料撒漏。下层双列平行布置的输送带段完整还原了槽型托辊组结构，上托辊采用三辊式槽型设计适配散料承载，下托辊采用平行托辊支撑回程段皮带，首尾滚筒、改向滚筒的安装位置均按照输送张力要求预留了张紧调节空间。渲染阶段针对不同部件赋予了对应材质属性：钢结构机架赋予哑光金属漆材质，模拟工业设备的涂装质感；输送带赋予黑色橡胶材质，还原橡胶带的哑光粗糙表面特性；料斗内壁赋予耐磨衬板材质，体现散料接触部件的耐磨属性；托辊、滚筒的转动部件赋予金属光泽材质，区分转动件与固定结构件。整体设计思路围绕散料长距离输送后转接分料的实际工况，将高架输送段、转接塔架、下层受料输送段整合为完整系统，既还原了各部件的独立结构特征，也体现了整套输送系统的布局逻辑，可用于散料输送场景的方案展示、结构教学参考，渲染效果清晰展现了整套设备的空间布局与结构组成，各部件的装配关系明确，无结构干涉问题，符合实际输送设备的设计逻辑。
