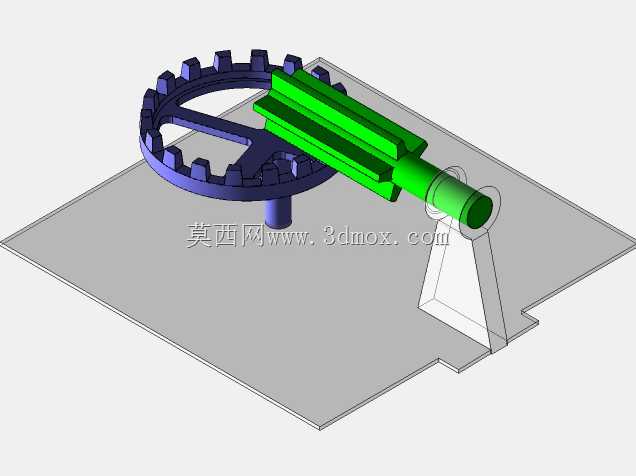

皇冠齿轮与小齿轮啮合传动演示结构

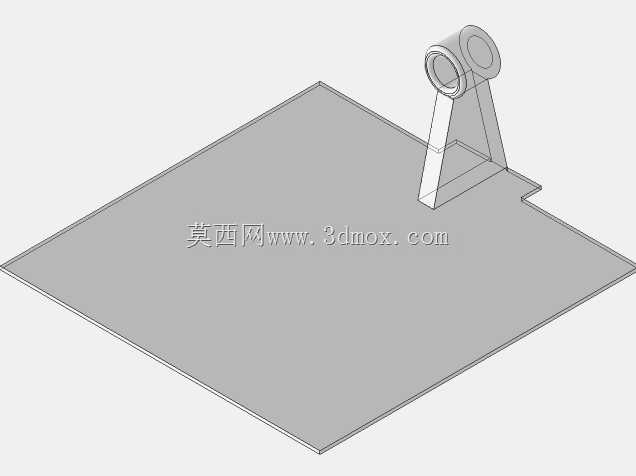

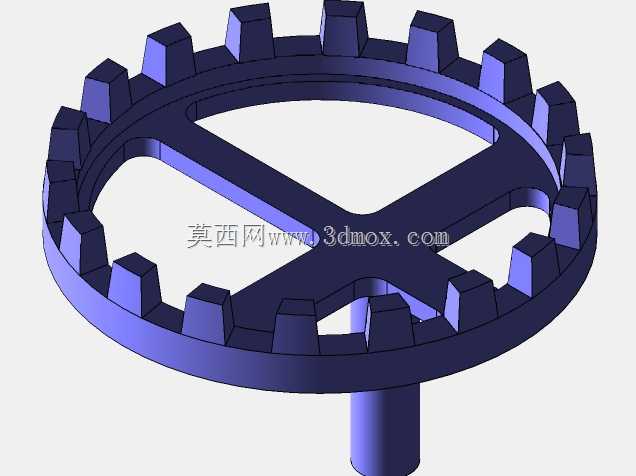

这套啮合传动结构采用端面带齿的皇冠齿轮与同轴布置的小齿轮配合，可实现相交轴之间的旋转运动传递，常见于小型计时机构、玩具传动系统、轻载自动化进给单元中，用来在有限安装空间内完成90度转向的动力传输，不需要额外加装锥齿轮副就能完成换向，能大幅压缩传动单元的整体占用空间。从结构设计来看，皇冠齿轮的端面齿形做了适配小齿轮齿距的修形处理，齿顶预留了啮合间隙，避免传动过程中出现卡滞，齿轮中心设置了定位凸台，可直接套在固定支撑轴上转动，不需要额外加装轴承就能满足轻载场景下的转动需求，支撑轴与底座采用一体式的支架结构，支架的倾斜角度刚好匹配小齿轮的安装高度，保证小齿轮的齿面与皇冠齿轮的端面齿完全贴合，啮合接触面积控制在齿面宽度的三分之二左右，既保证传动过程中受力均匀，也能减少不必要的摩擦损耗。小齿轮与传动轴采用一体化设计，轴身做了等直径的光轴处理，两端直接架在L型支撑座的开孔内，支撑座底部带有定位凸缘，可直接卡入安装底板的对应卡槽中，不需要额外紧固件就能完成定位，安装底板边缘做了切边处理，可直接嵌入对应设备的安装腔体内，整体安装边界控制在极小的范围内，适合集成到空间受限的小型设备内部。实际应用中，这套传动结构的传动比可通过调整皇冠齿轮与小齿轮的齿数比灵活调整，小齿轮作为主动件输入扭矩时，可带动皇冠齿轮完成低速大扭矩输出，反过来皇冠齿轮作为主动件时，可带动小齿轮完成高速输出，适配不同的动力传输需求。齿形设计上没有采用复杂的渐开线修形，而是用了适合轻载场景的简化齿形，加工难度低，采用注塑或粉末冶金工艺就能批量生产，制造成本可控，适合民用消费类产品、教学演示模型的传动单元使用。整套结构没有多余的冗余部件，所有支撑结构都同时承担定位与受力功能，安装时只需要将底板固定在设备基体上，在传动轴端接入动力源就能直接运行，调试过程中只需要调整支撑座的前后位置，就能控制齿轮啮合的间隙大小，不需要复杂的调校步骤，后期维护也只需要定期清理齿面夹杂的碎屑即可，不需要频繁加注润滑脂就能满足低转速场景下的长期运行需求。
