球面啮合传动齿形结构设计

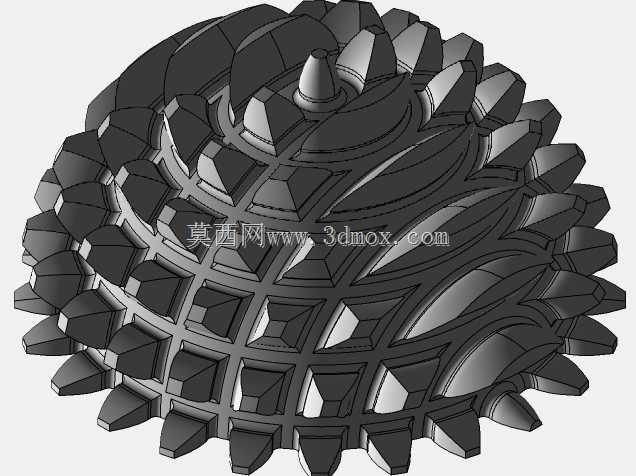

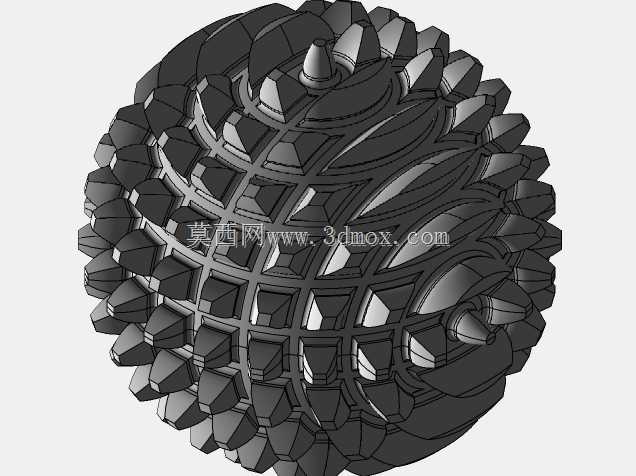

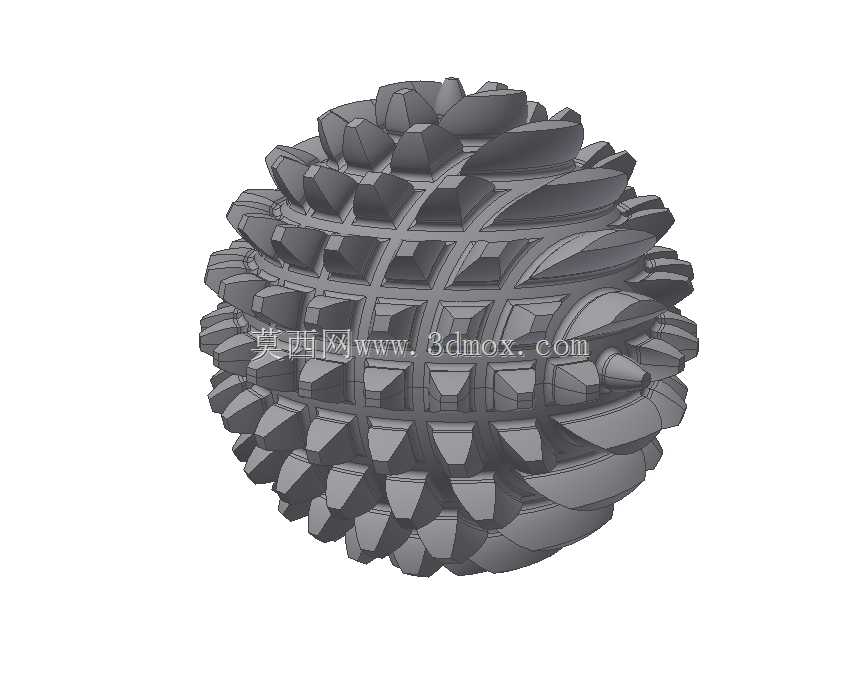

球面齿轮作为特殊构型的空间传动构件，主要应用于多自由度传动机构、精密随动系统、仿生关节驱动单元这类需要实现空间交错轴变角度动力传递的场景，区别于常规圆柱齿轮、锥齿轮仅能完成固定轴系间的定传动比传输，球面齿轮可在一定偏摆角度范围内保持稳定啮合，适配需要多维度姿态调整的传动链路。从实际功能层面看，这类齿形结构可在两轴轴线存在空间夹角动态变化的工况下，持续传递扭矩与运动信号，常见于精密光学设备调整架、工业机器人腕部关节、特种作业机器人的姿态调节机构中，能够替代传统多组锥齿轮串联的复杂传动方案，缩减传动链路的冗余结构，降低多级传动带来的回程误差累积。设计这类球面齿结构时，首先要确定球面基圆的曲率半径，所有齿廓的分度曲面统一收敛于球心位置，保证任意啮合位置的齿面接触点法线都能通过球心，以此实现变角度下的定传动比特性；齿形的排布采用经纬网格交错布局，沿球面经线、纬线方向交替布置凸齿与啮合槽，避免大角度偏摆时出现齿根干涉或啮合脱开的问题，齿顶做圆弧过渡处理，降低啮合冲击带来的齿面磨损。安装边界上，这类球面齿轮需要配套对应的球窝式安装基座，保证齿轮的球心与安装座的回转中心完全重合，安装时需控制齿侧间隙在0.02-0.05mm区间，间隙过大会导致变角度传动时出现回程空程，间隙过小则会在偏摆过程中出现卡滞，加剧齿面磨损。齿形的工作齿面需要做表面硬化处理，应对多方向啮合接触带来的交变接触应力，齿根位置做圆角过渡，避免应力集中导致的轮齿断裂。不同于常规平面传动齿轮的齿向修形，球面齿轮的修形需要沿球面法向进行，针对不同偏摆角度下的接触印痕调整齿廓修形量，保证常用工作角度区间内齿面接触印痕位于齿面中部，避免边缘接触导致的早期失效。在多自由度云台这类实际应用场景中，单组球面齿轮即可实现俯仰、偏摆两个维度的运动传递，无需额外设置换向传动组，能够大幅压缩机构的整体体积，提升传动系统的响应速度，同时减少传动环节的摩擦损耗，提升传动效率。
