三维空间交错框架立方体结构造型

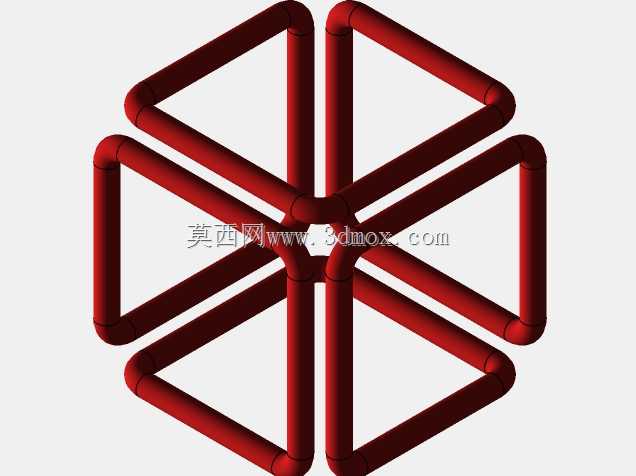

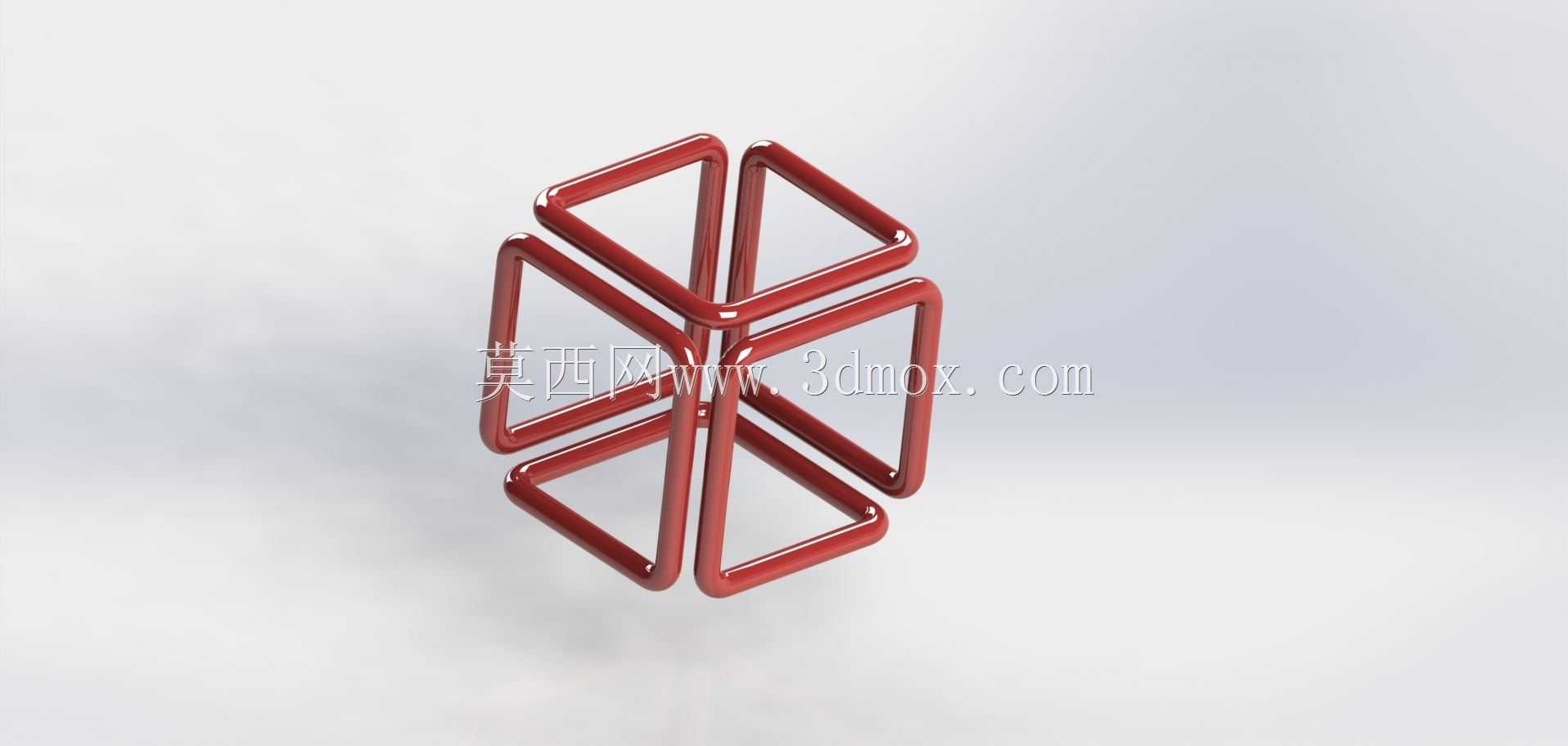

这类交错框架式立方体构型，常出现在工业设计教学演示、空间结构力学验证场景中，也可作为文创装置、展会视觉标识的结构原型使用。从结构本身来看，它突破了传统实心立方体的封闭形态，采用等径圆管弯折拼接的方式，在三维空间中形成三组互相垂直、彼此穿插却不发生实体干涉的闭合框体，每一组框体都对应三维坐标系的一个轴向平面，框体的边棱保持等长，转角处做圆弧过渡处理，避免了直角弯折带来的应力集中问题。设计这类结构时，首先要确定单根框体的截面尺寸与整体外轮廓的比例关系，若作为教学演示模型，整体外廓尺寸通常控制在150mm到300mm区间，既方便手持观察，也能适配普通桌面3D打印机的成型幅面；若作为大型展示装置使用，单根杆件的截面直径需要根据整体缩放比例调整，同时要在框体衔接的隐藏位置设置内部支撑肋，避免大尺寸结构受自重影响出现形变。实际建模过程中，需要先在三维草绘环境下绘制三个轴向的闭合路径，确保每段路径的端点在空间中精准对齐，路径之间的最小间隙要大于等于杆件的截面半径，防止后续实体扫描时出现特征重叠报错。这种结构的安装边界相对灵活，因为整体呈中心对称形态，任意一个面都可以作为支撑面放置，不需要额外设计专用安装底座，若需要固定在展示台面上，只需在底部框体的对应位置加工沉孔即可完成锁紧固定。从力学特性来看，这种镂空框架结构相比同尺寸实心立方体减重超过70%，同时保留了三个轴向的结构刚度，在一些需要轻量化通透支撑的场景中，也可以将这种构型作为设备内部的支撑骨架使用，比如小型检测设备的内部框架，既能够为外层壳体提供支撑点位，镂空的空间还可以方便内部线路、传感器的布设与后期检修。在做结构验证时，需要重点校核转角圆弧处的应力分布，因为圆管弯折位置是整个结构受力的薄弱点，当承受外部冲击载荷时，圆弧过渡段的应力值会比直边段高出30%左右，设计时可以根据实际载荷需求适当调整转角的圆弧半径，或者在转角内侧增加局部加厚层，提升结构的抗冲击能力。
