机械传动铰接支撑连接构件

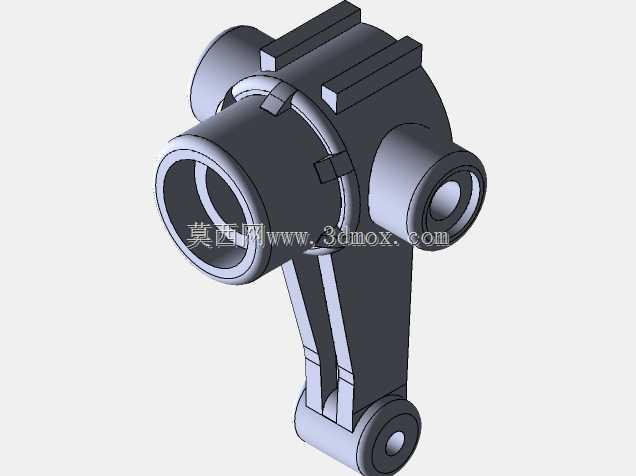

该构件属于机械传动系统中的铰接支撑类零件，主要应用在需要实现往复摆动传动、多自由度力传递的设备工况中，常见于行走机械的悬架铰接部位、工业设备的连杆传动单元、重载输送设备的摆动支撑节点，承担载荷传递、运动导向、铰接限位的核心作用。从结构设计来看，主体采用一体化铸造成型后做机加工处理的工艺路线，上部的筒状腔体用于安装铰接轴套，内部预留的润滑介质存储腔可在长期运转过程中持续为铰接摩擦副提供润滑，减少轴与孔的磨损速率，腔体外侧设置的凸台结构用于安装端盖与密封件，阻挡外界粉尘、水汽进入铰接摩擦面，适配多粉尘、户外露天的作业场景。下部的叉形支臂采用变截面设计，在支臂与主体筒体连接的根部做了大圆弧过渡处理，避免应力集中导致的疲劳断裂，支臂的间距尺寸经过严格校核，可适配对应宽度的连接耳板，下端的铰接孔与上部主腔体的轴线呈空间垂直布局，可实现两个垂直方向的摆动自由度，满足复杂运动轨迹的传动需求。安装边界方面，上部筒体的外径尺寸适配常规标准轴套的安装公差，下端铰接孔的同轴度、圆柱度公差满足IT7级加工要求，可直接与标准直径的铰接销配合，构件整体的安装空间预留充分，周边无突出的干涉结构，可直接嵌入现有连杆传动系统中完成装配，不需要额外做安装位的适配修改。设计过程中针对不同工况的载荷需求，对支臂的截面厚度、筒体的壁厚做了参数化调整，重载工况下可通过加厚支臂、提升筒体材料牌号的方式提升整体承载能力，轻载高速工况下可在非受力面做减重孔设计降低构件整体重量，减少传动过程中的惯性冲击。该构件的铰接部位均预留了润滑脂注油通道，日常维护时可直接通过注油嘴补充润滑脂，不需要拆解铰接结构，大幅降低设备运维的工作量，同时各连接端面的密封槽尺寸符合通用密封件标准，可直接采购标准密封圈完成装配，降低非标配件的采购成本。
