长尾夹办公文具夹持结构三维设计

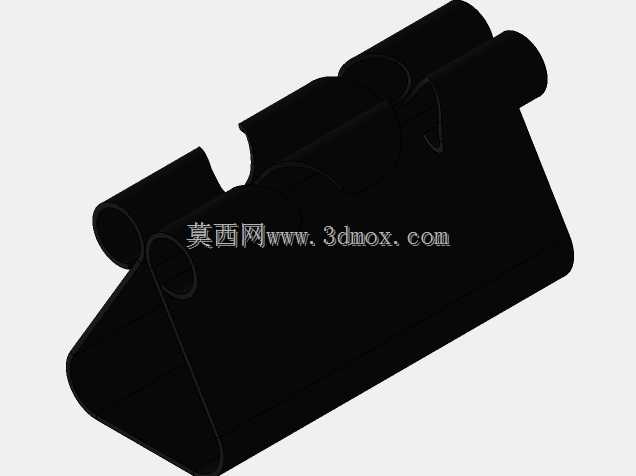

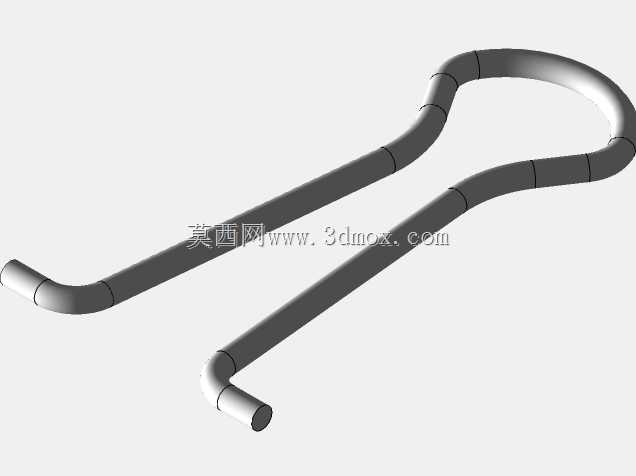

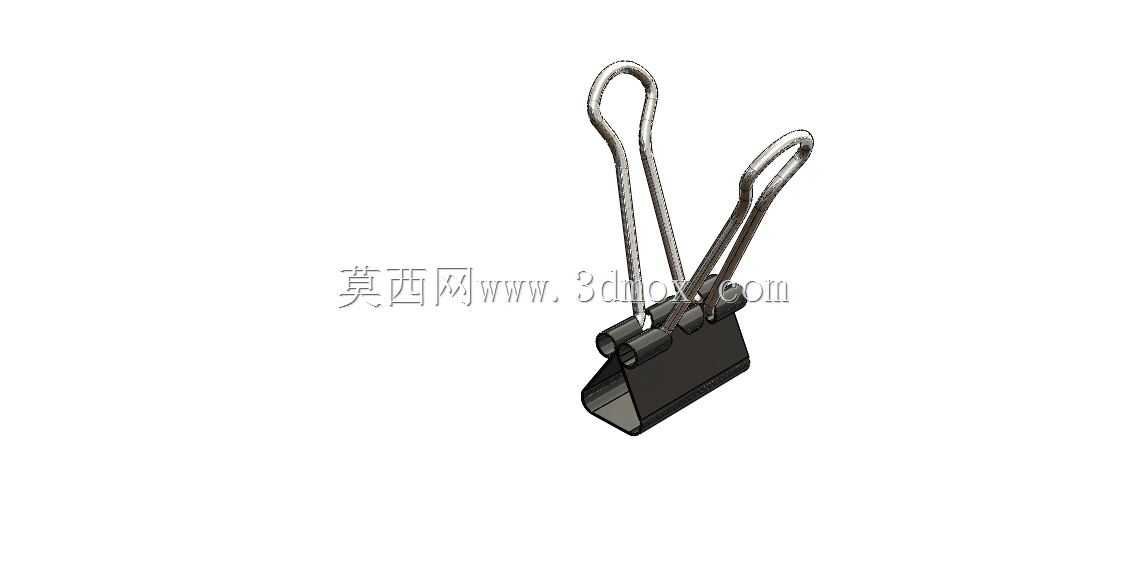

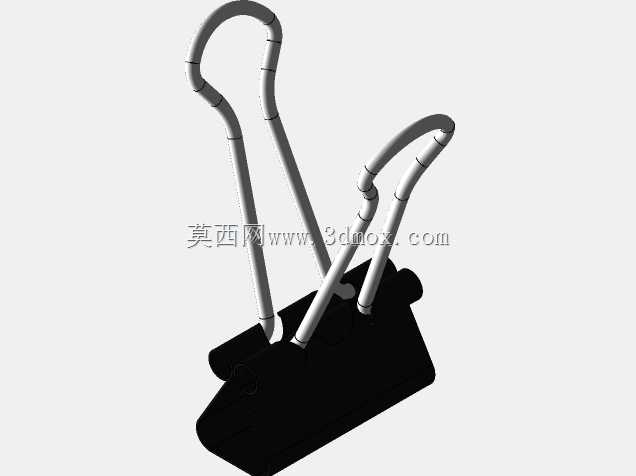

日常办公场景里，这类长尾夹是桌面整理、文档归集环节最常用的小型夹持五金件，不同于普通回形针的弱夹持力，它依靠自身金属弹片的形变回弹力提供稳定夹持力，能把数十页A4纸张牢牢压合，不会像普通回形针那样容易滑脱、刮破纸面，也不会像订书钉那样在纸张上留下不可逆的装订孔洞，临时归集的资料拆开后纸面保持完整，在财务凭证整理、设计草图临时归集、办公文档分类收纳场景里使用率极高。设计这款夹持件的时候，首先要考虑的是手柄和夹体的铰接配合关系，两个钢丝弯折成型的手柄，既要能在夹体尾部的卷边结构里灵活转动，捏合手柄时能顺畅撑开夹口，松开后手柄可以自然放倒贴合夹体侧面，不会因为凸起过高占用过多收纳空间，还要保证铰接位置没有多余旷量，不会在反复开合过程中出现手柄松脱、夹体歪斜的问题。夹体本身采用冷轧薄钢板冲压弯折成型，夹口位置做了向内收的微弧卷边，一方面避免锋利的钢板边缘割伤使用者手指、刮坏纸张表面，另一方面卷边结构能提升夹口位置的结构强度，长期反复开合不会出现夹口张开变形、夹持力衰减的问题。夹体的两个夹持面保持平行度公差在0.1mm以内，保证夹持纸张时受力均匀，不会出现一侧夹得紧、一侧翘边的情况。钢丝手柄的弯折弧度要贴合人手捏合时的施力角度，捏合位置做了圆滑过渡，没有尖锐的钢丝断口，施力时不会硌手，成年人用单只手的拇指和食指就能轻松捏开最大夹口，不需要借助额外工具。尺寸设计上，夹体的有效夹持深度控制在25mm左右，既能保证足够的纸张夹持量，又不会因为夹身过长导致文档堆叠时凸起过高，影响文件柜、文件盒的规整摆放；夹体宽度根据常用规格做了适配，日常办公常用的32mm宽度款，夹持厚度范围在0.2mm到15mm之间，覆盖了从单页薄纸到小批量文档的夹持需求。夹体尾部的卷边结构是整个产品的核心受力部位，冲压时要保证卷边的圆度一致，两个卷边的同轴度误差控制在0.05mm以内，这样钢丝手柄穿入后转动顺畅，长期反复扳动不会出现卡顿、磨损过快的问题。表面处理上，金属件做了发黑或者镀镍处理，避免长期接触手上的汗液出现生锈、掉漆的情况，不会污染夹持的纸张表面。在实际建模过程中，要重点还原冲压弯折的圆角特征，不能把弯折位置做成直角，否则既不符合实际冲压工艺的成型规律，也会导致应力集中位置的结构强度计算出现偏差；钢丝手柄的弯折处要做等半径圆弧过渡，还原实际冷弯折弯的工艺特征，铰接位置的配合间隙要符合实际装配公差，不能出现干涉或者间隙过大的问题，保证模型能直接用于结构验证、工艺开模的参考。
