微型亚克力屏位入式显示机柜结构

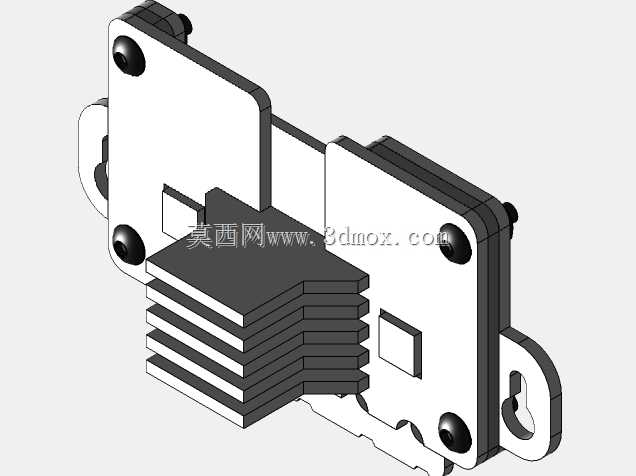

这款微型位入式显示结构，主要面向小型电子设备的嵌入式显示场景设计，常见于桌面小型检测装置、微型控制终端、DIY电子创作项目的显示模块封装，解决小尺寸亚克力显示屏的安装固定、防护与嵌入式装配需求。从结构设计来看，整体采用对称式双边固定布局，两侧预留带安装孔的耳板，安装时可直接卡入预设的设备面板开孔，通过耳板上的孔位完成锁附固定，无需额外设计复杂的安装支架，适配面板厚度在1-3mm区间的设备壳体，嵌入式安装后外露面与设备面板齐平，不会出现突出或凹陷的装配误差。中间层叠式的散热鳍片结构并非装饰设计，是针对小尺寸显示屏长时间点亮后的散热需求做的优化，鳍片间距控制在1.2mm，既保证足够的散热接触面积，又不会占用过多内部安装空间，亚克力显示屏嵌入后背部直接与鳍片基座贴合，可将屏体工作产生的热量快速传导至外部壳体，避免局部积温导致的显示异常。壳体两侧的内凹定位槽，是为了匹配PCB板的安装定位，装配时PCB板可顺着槽位滑入，四角的黑色紧固柱采用热熔铆柱结构，无需额外螺丝即可完成PCB与壳体的固定，减少装配工序的零件数量。设计时充分考虑了位入式安装的边界尺寸，整体宽度控制在42mm，高度28mm，嵌入深度18mm，适配绝大多数小型电子设备的面板开孔尺寸，开孔公差预留0.2mm，可抵消面板加工时的轻微误差，保证装配顺畅。外壳的前框预留了亚克力屏的视窗开口，开口边缘做了0.3mm的倒角处理，避免雕刻图案后的亚克力屏安装时出现刮花，用户可根据自身需求在亚克力屏表面雕刻对应标识或图案，配合屏体背光即可实现自定义的显示效果。两侧的走线缺口位于壳体底部，装配后屏体的排线可顺着缺口引出至设备内部，不会出现排线挤压弯折的问题，整体结构无尖锐棱角，所有外露边缘都做了R0.5的圆角处理，既提升装配时的操作安全性，也让外观更具精致感。
