热电偶接线终端工业传感部件三维设计

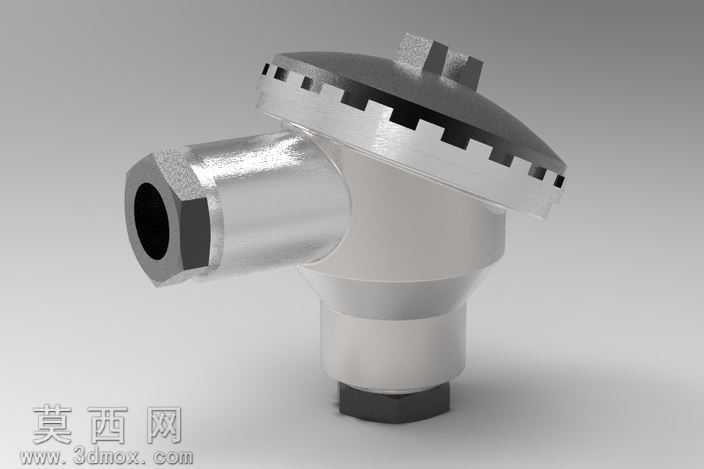

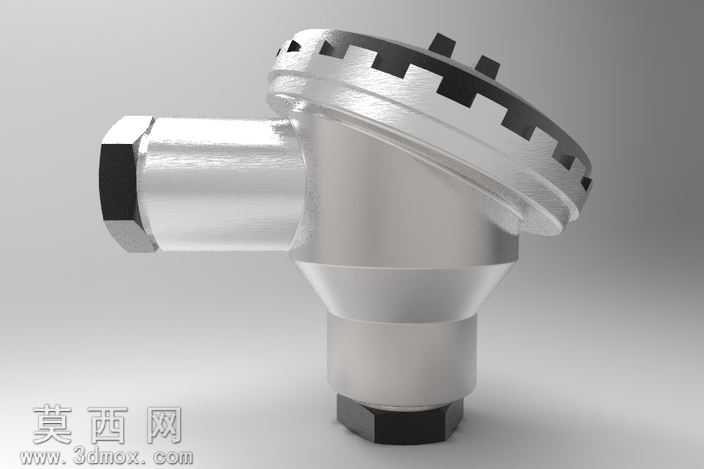

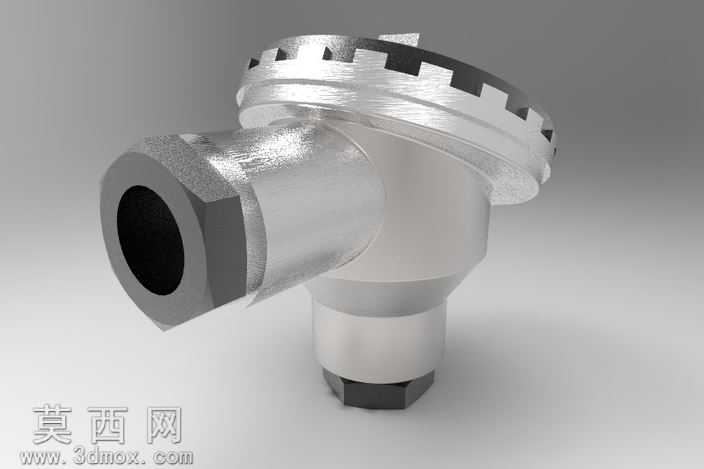

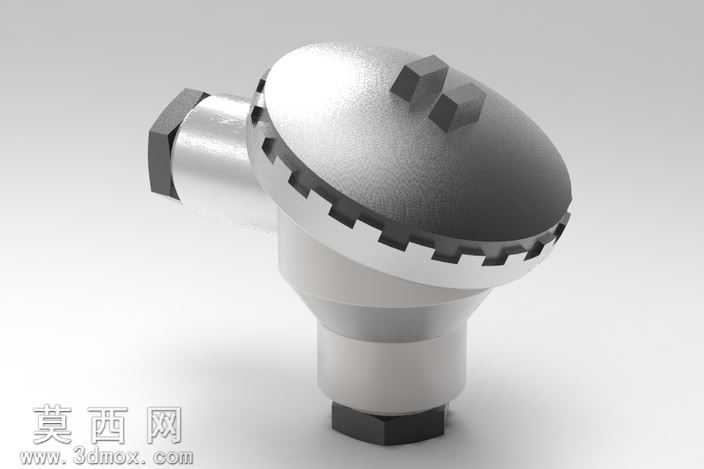

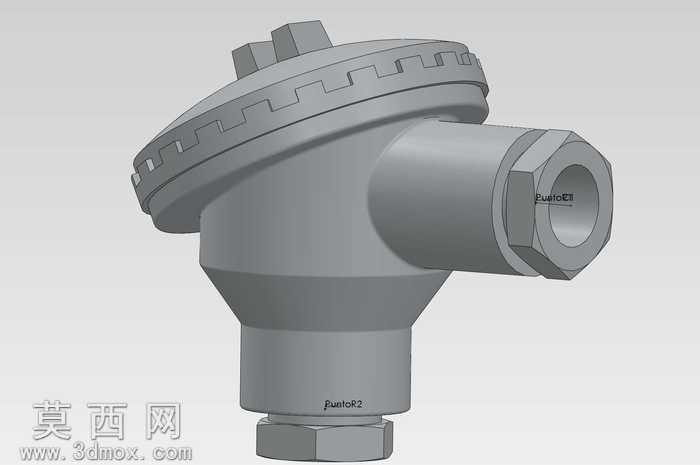

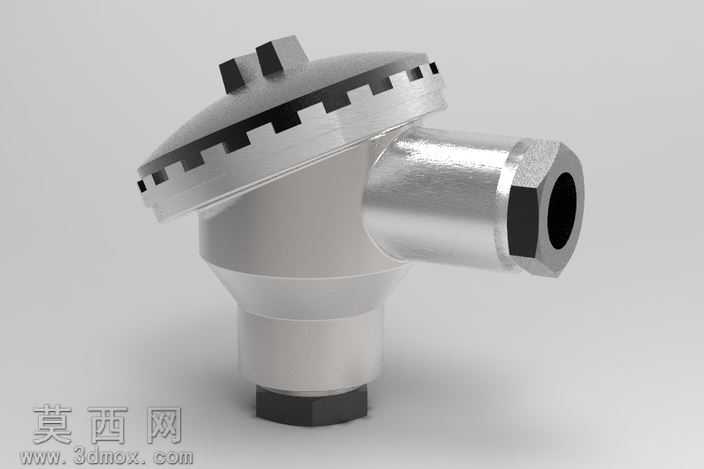

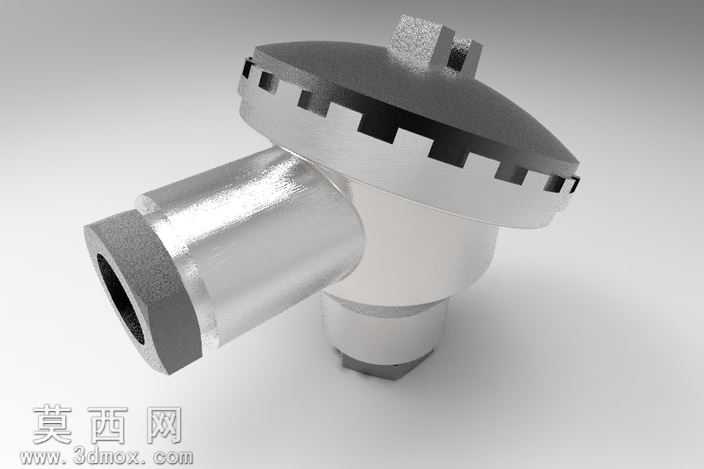

本模型为符合DIN43733标准的热电偶接线终端结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循工业仪表接线盒的尺寸规范，对各部位结构进行精准还原。模型整体采用铸铝壳体的典型结构设计，上部为带防滑齿纹的旋合式端盖，端盖边缘的齿状结构做了等距阵列处理，既保证手动旋拧时的摩擦力，也还原了压铸成型的工艺特征，端盖顶部设置两个内六角锁紧结构，用于端盖闭合后的锁止固定，避免现场使用中因震动导致端盖松脱。壳体主体采用上宽下窄的锥台过渡结构，侧部设置横向线缆引入接口，接口处加工外螺纹并配套六角锁紧螺母，用于穿线后的线缆密封固定，下部设置竖向的热电偶探杆连接接口，同样采用螺纹锁紧结构，保证探杆安装后的同轴度与连接强度。建模过程中对各部位的倒角、退刀槽、螺纹收尾等工艺细节做了完整还原，壳体壁厚均匀，符合压铸成型的工艺要求，内部预留足够的接线端子安装空间，可满足热电偶冷端接线、补偿导线连接的空间需求。材质渲染方面采用哑光铸铝质感，还原工业现场仪表壳体的真实表面状态，金属质感沉稳，无过度反光，各接口的六角螺母部位做了边缘倒角处理，还原机加工后的边角特征。整体结构设计充分考虑工业现场的使用需求，防护结构可满足户外、工业车间等多场景的使用要求，各连接部位的密封结构预留合理，可配套密封圈实现防尘防水的防护效果，模型结构完整无冗余特征，各部件之间的装配关系清晰，可直接用于工业仪表的结构展示、装配模拟以及相关产品的设计参考。
