加工中心四轴旋转转台结构设计

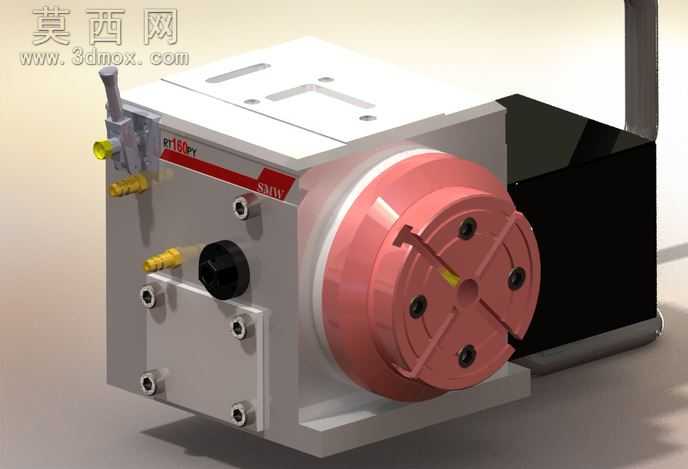

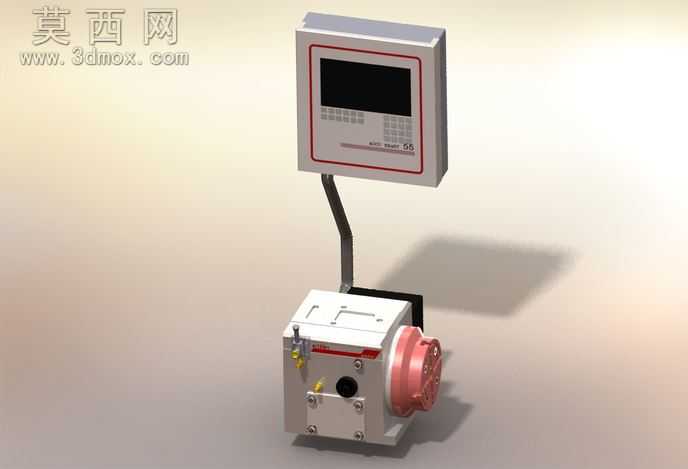

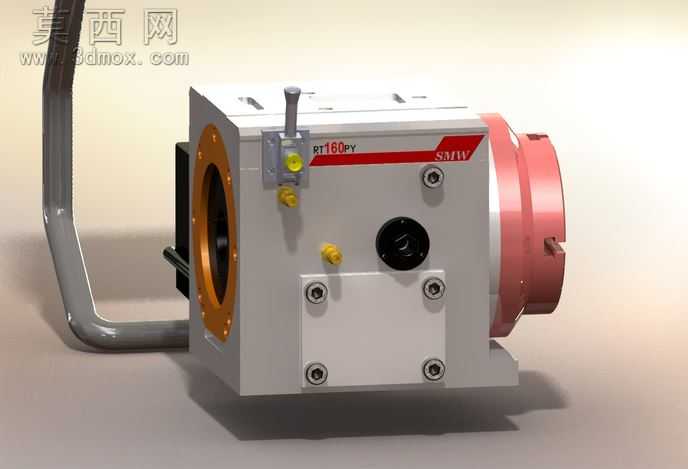

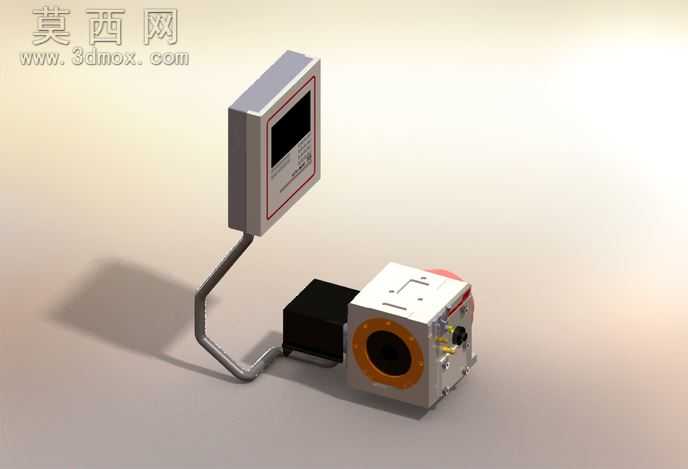

本模型为加工中心配套的四轴旋转转台，是数控加工领域实现多面、复杂曲面加工的核心功能附件，整体建模过程严格遵循实际工业产品的设计逻辑，在三维建模环境中完成了全零件的参数化搭建。建模阶段从转台的核心功能需求出发，首先确定了转台的安装基准面尺寸，匹配主流立式加工中心的工作台T型槽安装规格，对底座部分做了一体化的刚性结构设计，底座上预留的安装孔位、定位销孔均按照实际装配公差做了位置约束，保证转台安装到机床后具备足够的连接刚性，避免加工过程中出现振动偏移。转台的主体箱体部分采用了腔体式结构设计，建模时还原了箱体内部的传动件安装空间，外部的油路接口、气路接口位置都参考了同类成熟产品的布局，接口处的接头模型做了细节还原，包括快插接头的卡扣结构、油路接头的螺纹细节，都通过特征建模完整呈现，保证模型的装配逻辑和实际产品完全一致。前端的旋转法兰盘是工件装夹的核心部位，建模时对法兰盘上的T型槽、定位螺孔、中心定位孔都做了精确的尺寸约束，法兰盘和主轴的连接部位做了止口结构的还原，保证旋转过程中的同轴度精度。驱动侧的电机安装座和箱体做了一体化的连接设计，电机和主轴之间的传动连接部位预留了合理的装配间隙，外部的防护罩模型也按照实际钣金折弯工艺做了等厚度处理，还原了钣金件的折边、安装孔等细节特征。渲染阶段针对不同零件的材质做了区分设置，主体箱体采用了喷塑铸铁的哑光金属材质，还原了机床铸件的细腻磨砂质感；前端旋转法兰盘做了阳极氧化红色金属材质，表面设置了轻微的反光效果，区分于主体的铸铁材质；各类接头、操作手柄采用了镀铬亮面金属材质，手柄的握持部分做了防滑纹理的细节处理，黑色的调节旋钮采用了哑光工程塑料材质，不同材质的质感差异通过渲染参数的调整清晰呈现，整体渲染效果贴近真实工业产品的视觉表现。整个模型的装配关系完全按照实际产品的装配流程搭建，所有零件之间不存在干涉问题，各运动部件预留了合理的运动间隙，既可以用于四轴加工方案的布局参考，也可以作为数控转台结构学习的直观案例，帮助设计人员理解四轴转台的结构组成、安装逻辑和功能实现方式，为加工中心的多轴加工改造、专用工装设计提供可靠的三维参考依据。
