SolidWorks工程图详图视图绘制教学案例

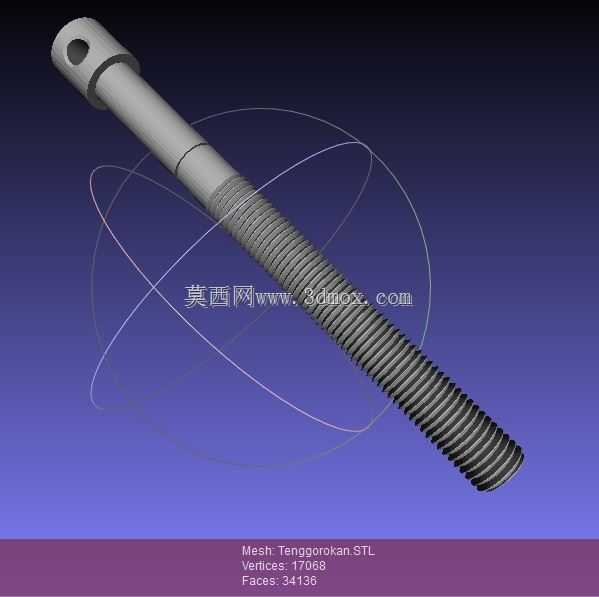

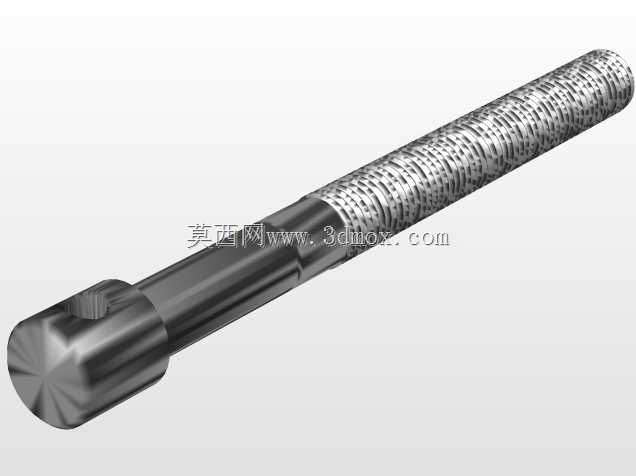

　　在机械加工与装配的全流程里，工程图是连接设计端与生产端的核心技术载体，详图视图作为工程图中用于表达局部细小结构、复杂加工特征的核心视图类型，直接决定了一线加工人员能否精准识别轴类、盘类零件上的退刀槽、密封槽、小孔、滚花等易被主视图忽略的细节结构。本次教学案例围绕带滚花段、外螺纹段、径向安装孔的阶梯轴零件展开详图视图绘制演示，这类轴件广泛应用于手动调节机构、传动连接组件中，滚花段用于增大手动旋转时的摩擦力，外螺纹段用于实现轴向位置调节或部件锁紧，径向通孔用于穿装销钉实现周向固定，这些局部特征如果仅靠主视图的缩小比例绘制，很容易出现线条模糊、尺寸标注拥挤的问题，直接导致加工时出现特征遗漏、尺寸偏差。从设计表达逻辑来看，

　　详图视图的绘制首先要明确需要放大表达的局部区域，用粗实线圆圈在原视图上圈出对应部位，避免圈选范围过大包含无关结构，或是范围过小遗漏需要表达的特征；其次要根据局部特征的复杂程度选择合适的放大比例，比如滚花的牙型、螺纹收尾的退刀槽结构，通常选择2:1或5:1的比例，保证齿形轮廓、槽宽尺寸的线条清晰可辨，比例选择还要兼顾图纸幅面的布局，避免放大视图超出图框边界或是与其他视图、标注产生干涉。在实际绘图操作中，很多新手容易忽略详图视图的边界处理，放大后的视图轮廓要与圈选区域的结构完全对应，不能出现轮廓线缺失或是多绘无关线条的问题，同时详图上的尺寸标注要直接标注实际加工尺寸，不需要再乘以放大比例，标注位置要尽量靠近对应特征，

　　减少读图时的视线跳转。对于这类轴类零件的详图表达，还要注意局部特征的工艺合理性，比如滚花段的起止位置要留出退刀距离，螺纹段的收尾要标注退刀槽尺寸，径向孔的孔口倒角要在详图中明确标注，这些细节直接影响后续的加工工艺安排，比如滚花加工时的进刀位置、螺纹车削时的退刀行程、钻孔后的倒角工序。从安装边界的角度来看，详图中表达的局部特征尺寸直接决定了零件的装配适配性，比如径向销孔的直径、位置度公差，螺纹段的公称直径、螺距，滚花段的外径尺寸，都需要在详图中清晰标注，避免装配时出现销钉穿装困难、螺纹配合过松或过紧、滚花段与相邻部件发生干涉的问题。在工程图的整体布局中，详图视图尽量布置在被放大局部的就近位置，按照视图投影关系对齐，

　　方便读图时快速对应原视图的局部位置，同时详图上方要标注对应的视图名称与放大比例，和原视图上的圈注标记一一对应，避免同一张图纸上多个详图出现混淆。这类详图绘制的训练，能够帮助设计人员建立规范的工程图表达思维，在面对各类复杂机械零件的图纸绘制时，合理选择视图表达方法，让生产端能够快速、准确地读取所有设计信息，减少因图纸表达不清导致的加工返工、装配出错等问题，提升整个机械设计制造流程的沟通效率。
