VDI镗刀杆数控车床刀架结构设计

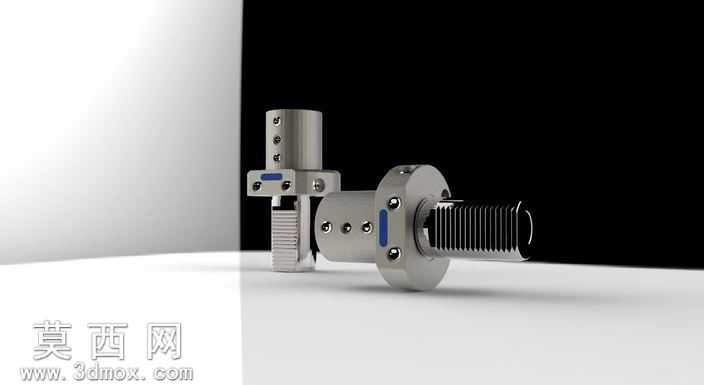

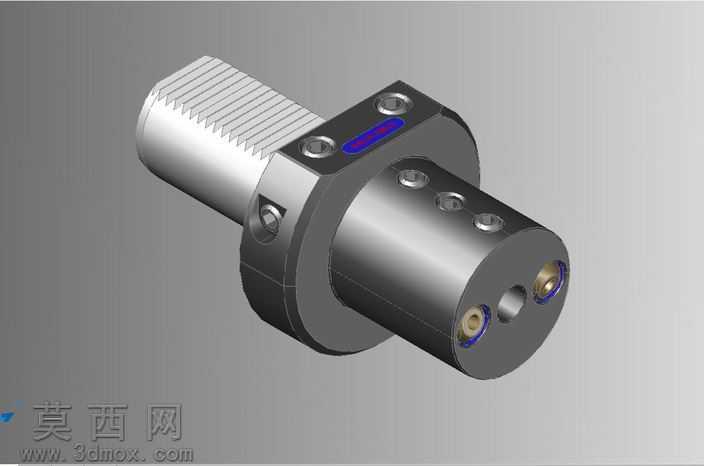

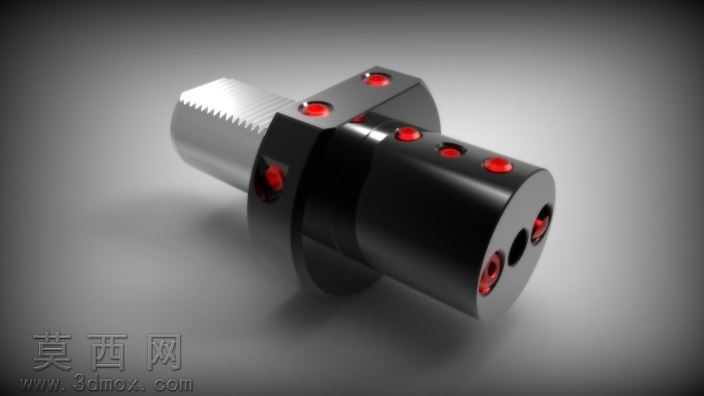

本作品为适配数控车床的VDI镗刀杆夹持刀架三维建模设计，建模过程中严格遵循VDI刀塔接口的标准尺寸规范，对刀架的法兰连接盘、径向锁紧螺纹、刀具夹持座、定位销孔等核心结构进行1:1参数化还原，保证各配合部位的尺寸公差符合机床附件的通用装配要求。建模阶段采用实体特征堆叠的方式完成主体结构搭建，先绘制法兰盘的截面草图完成回转特征生成，再依次拉伸切除出刀具安装槽、锁紧螺钉过孔、定位键槽等细节结构，对刀架表面的冷却流道接口、微调刻度标识位也做了精细化建模，还原真实刀架的功能结构。材质与渲染环节，针对刀架的金属材质特性，为主体结构赋予合金钢材质，调整材质的金属度、粗糙度参数模拟淬硬钢的哑光金属质感，对锁紧螺钉、定位销等标准件赋予不锈钢材质，通过环境光遮蔽、全局光照渲染设置，呈现出金属零件在工业摄影环境下的真实光影效果，清晰展现刀架各部位的结构层次与装配关系。设计思路上，这款刀架重点优化了镗刀杆的夹持刚性，在夹持座部位增加了对称式锁紧螺钉布局，相比单螺钉夹持结构可有效降低镗削加工过程中的刀具振颤，法兰连接部位的端面齿形定位结构可保证刀架重复安装的定位精度，适配数控车床的快速换刀需求，同时预留了内冷却通道的安装位置，可适配高压内冷刀具的使用需求，整体结构紧凑，安装定位基准明确，可直接用于数控车床刀塔的配套选型参考、虚拟装配仿真以及加工工艺的模拟验证，帮助技术人员直观了解VDI刀架的夹持原理与装配逻辑。
