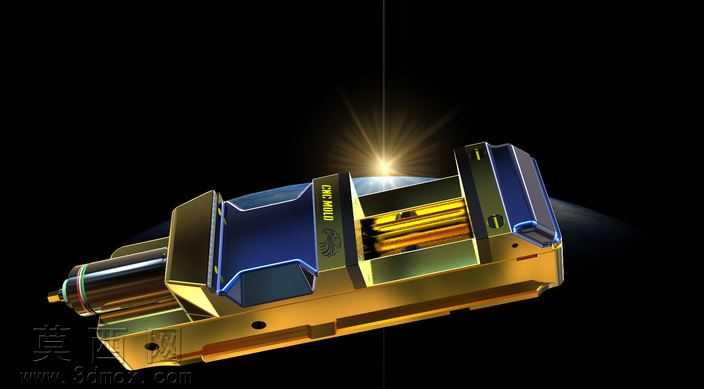

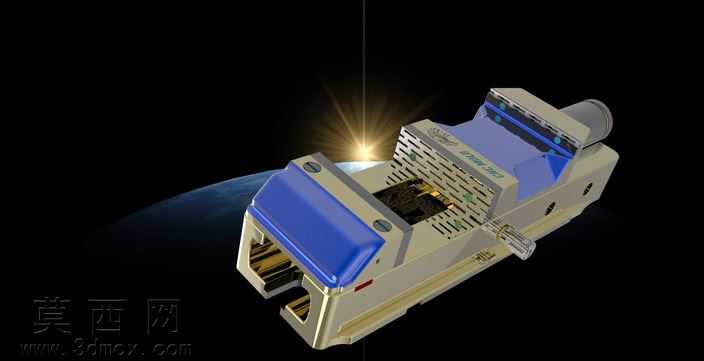

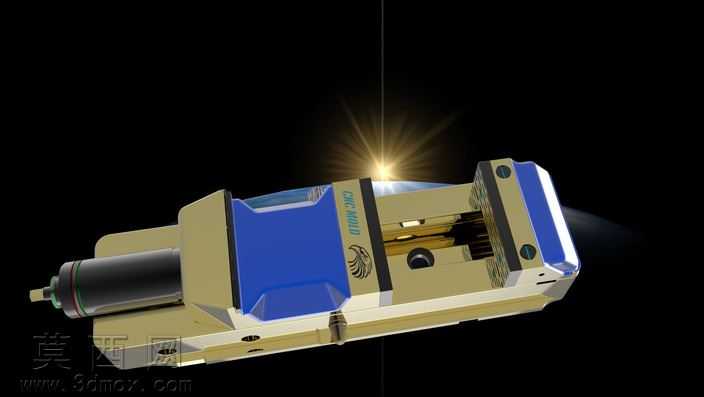

本作品为数控加工场景配套的夹紧工装三维设计成果,建模阶段严格遵循机械加工工装的实际尺寸规范,先完成整体装配基准的搭建,以固定钳体作为基础承载构件,依次绘制活动钳身、驱动丝杆、导向滑轨、夹持块、端盖密封件等独立零件,每个零件的建模过程都严格匹配实际加工的公差要求,对螺纹连接位、导向配合面、夹持工作面等关键结构做了精细化的特征处理,避免出现干涉、壁厚不均等不符合实际生产的设计问题。材质渲染阶段结合工业工装的实际用材做了区分处理:主体承载结构采用合金钢材质,渲染时还原金属表面经过淬硬处理后的哑光金属质感,表面添加细微的磨削纹理来体现加工痕迹;两侧的防护端盖采用工程塑料材质,调整材质参数呈现出深蓝色工程塑料的半哑光质感,和金属主体形成清晰的视觉区分;驱动端的旋转轴部分做了发黑处理的材质表现,还原表面氧化层的深黑哑光金属效果;夹持工作面做了防滑齿纹的细节建模,搭配硬质合金的材质参数,体现夹持位的高硬度耐磨属性。结构设计上采用丝杆驱动的直线进给方案,导向结构采用双平行滑轨设计保证活动钳身进给的直线度,避免夹持过程中出现偏斜导致装夹精度下降,钳身内部预留了丝杆安装腔与润滑通道,可在实际使用中定期加注润滑脂降低传动磨损,夹持块采用可更换式设计,可根据不同装夹工件的外形更换平口钳口、V型钳口等不同类型的夹持件,拓展工装的适用加工场景。整体建模完成后通过装配体干涉检查确认所有运动部件无结构冲突,活动钳身可沿滑轨完成全行程的顺畅进给,渲染阶段采用深色背景搭配定向聚光光源,突出工装的结构轮廓与不同部件的材质差异,清晰展现各部分的装配关系与结构特点,完整还原了数控加工用夹紧工装的真实结构形态与功能特征,可作为数控工装设计、机床附件结构参考的三维素材使用。
- 上一篇:VDI镗刀杆数控车床刀架结构设计
- 下一篇:车床尾座机械结构三维设计模型
- 全部评论(0)
- 模板大小 7.73 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,效果图,其它,
- 软件分类 机床
