DIY数控等离子切割工作台结构设计

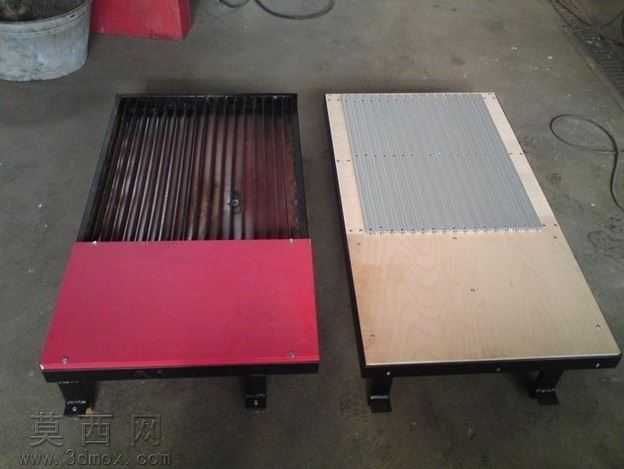

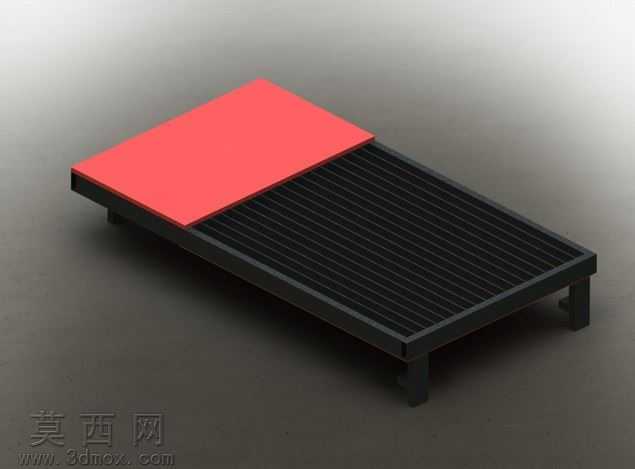

本模型为DIY数控等离子切割工作台的完整三维结构设计，建模过程严格遵循小型数控加工设备的实用化设计逻辑，采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配要求设置配合公差，可直接导出工程图用于实物制作。模型完整还原了等离子切割台的两大核心功能区域：左侧为带格栅承托结构的切割作业区，格栅采用等距排布的耐高温金属条设计，既能够稳定承托待切割金属板材，又可让切割过程中产生的熔渣、废料自然下落至下方集渣空间，格栅下方预留了抽风除尘的安装位，可适配小型工业除尘装置，减少切割烟尘扩散；格栅外侧设置红色喷涂金属防护端板，端板通过沉头螺丝与台架主体固定，既起到遮挡内部结构、防止熔渣飞溅的作用，也提升了设备整体的视觉辨识度。右侧为板材定位承托平台，平台表面采用防滑耐磨的金属面板设计，面板下方设置纵横交错的加强筋结构，保证大尺寸板材放置时的平面度，避免长期承重出现台面变形；平台边缘设置精准的定位基准边，方便待加工板材快速对齐定位，提升切割作业的对位效率。整个工作台的支撑框架采用标准矩形钢管焊接结构建模，底部设置四个可调节高度的支撑脚，可根据地面平整度调整台体水平度，保证切割过程中设备的稳定性，避免因台面倾斜影响切割精度。建模过程中对所有连接部位做了细节还原，包括螺丝孔位、焊接坡口、装配定位销等结构，材质设置区分了不同零部件的材料属性：格栅部分采用耐高温铸铁材质，防护端板采用喷涂冷轧钢板，承托平台采用拉丝不锈钢材质，支撑框架采用发黑处理的结构钢，渲染效果真实还原了实物的材质质感与装配关系。设计思路上充分考虑DIY制作的可行性，所有零部件均采用常见的金属加工材料，无需特殊定制加工工艺，普通机加工车间即可完成全部零件制作，整体结构兼顾了结构刚性、制作成本与实用功能，既能够满足小型加工场景下的等离子切割作业需求，也可通过改装拓展用于小型数控铣削、板材雕刻等加工作业，台体内部预留了数控走线、驱动组件安装的冗余空间，方便使用者后续加装数控运动模组，实现自动化切割作业。
