手动便携式管材弯曲加工辊具结构

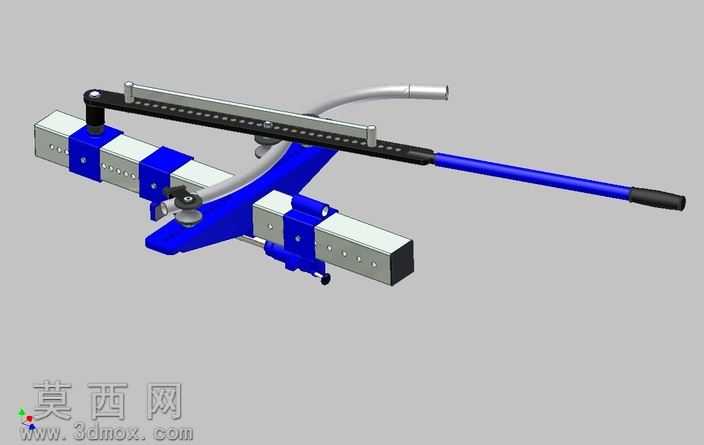

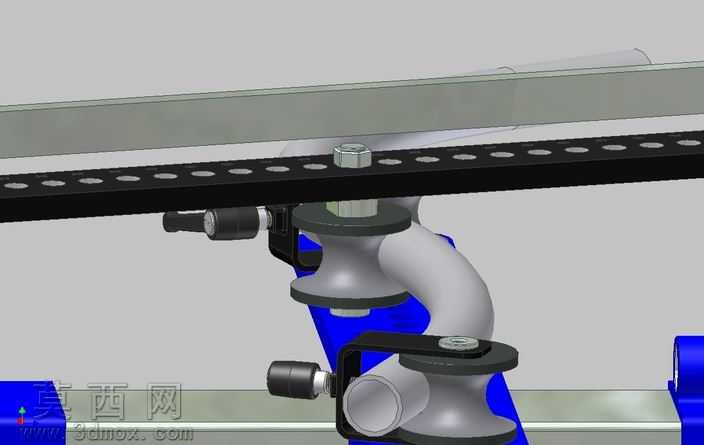

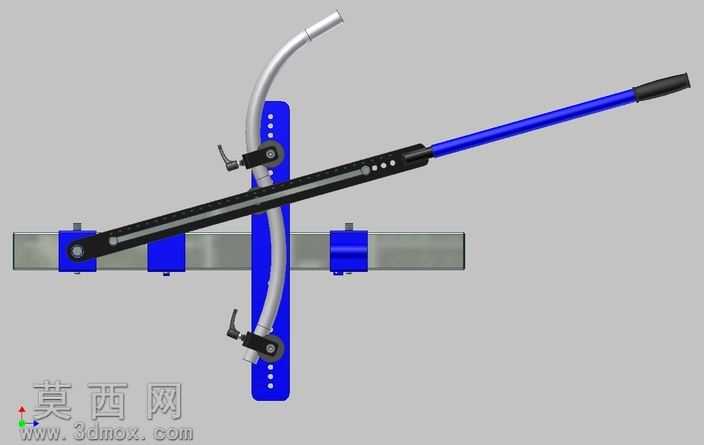

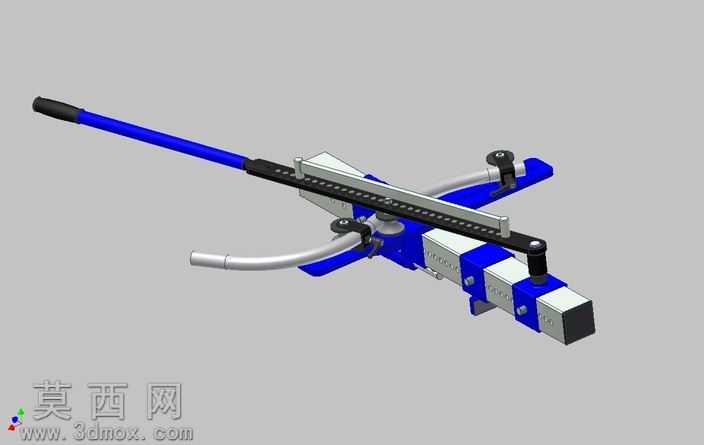

该作品为手动便携式管材弯曲加工辊具的三维建模成果，建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，先完成各独立零部件的参数化建模，再按照实际装配约束完成整体组装，确保各活动部件的运动关系符合真实使用逻辑。建模阶段对核心功能部件做了精细化还原：蓝色主体机架采用刚性支撑结构设计，建模时通过拉伸、切除、倒角等特征还原其安装定位槽、连接孔位的细节，保证各功能模块的安装定位精度；长手柄操作杆采用杠杆增力结构设计，建模时还原了杆身的防滑握持段、铰接连接端的结构细节，清晰呈现手动施力的力传递路径；带刻度标识的定位导轨做了等距刻度的特征还原，可直观呈现弯管作业时的角度、位置定位功能，满足不同弯曲参数的加工定位需求；多组夹持定位块做了模块化的结构设计，还原了块体上的调节孔位、防滑夹持面细节，可适配不同管径的管材装夹需求，保证弯管作业时管材不会发生滑移错位；弯曲成型辊轮做了适配管材弧度的型面设计，还原辊轮的转动连接结构，确保弯管过程中辊轮可随管材进给顺畅转动，避免管材表面出现划伤、压痕。材质与渲染阶段，针对不同部件的实际材质做了区分设置：主体机架与操作杆赋予蓝色金属烤漆材质，调整材质的反光度、粗糙度参数还原工业烤漆的细腻质感；金属导轨、夹持定位块赋予哑光不锈钢材质，还原金属加工件的磨砂金属质感；手柄握持段赋予黑色防滑橡胶材质，调整材质的漫反射、凹凸参数还原橡胶的防滑纹理效果；待加工管材赋予亮面金属管材材质，还原金属管材的表面光泽。整体渲染采用中性灰纯色背景，搭配均匀柔和的工业产品布光，多角度呈现工装的整体结构、活动部件连接关系与核心功能细节，清晰展示该手动弯管辊具无需外接动力、便携灵活、操作简便的结构特点，可直观呈现其通过杠杆力配合辊压成型完成管材弯曲作业的工作原理，还原工装在小批量管材加工作业、现场管线安装作业场景下的实用结构设计。
