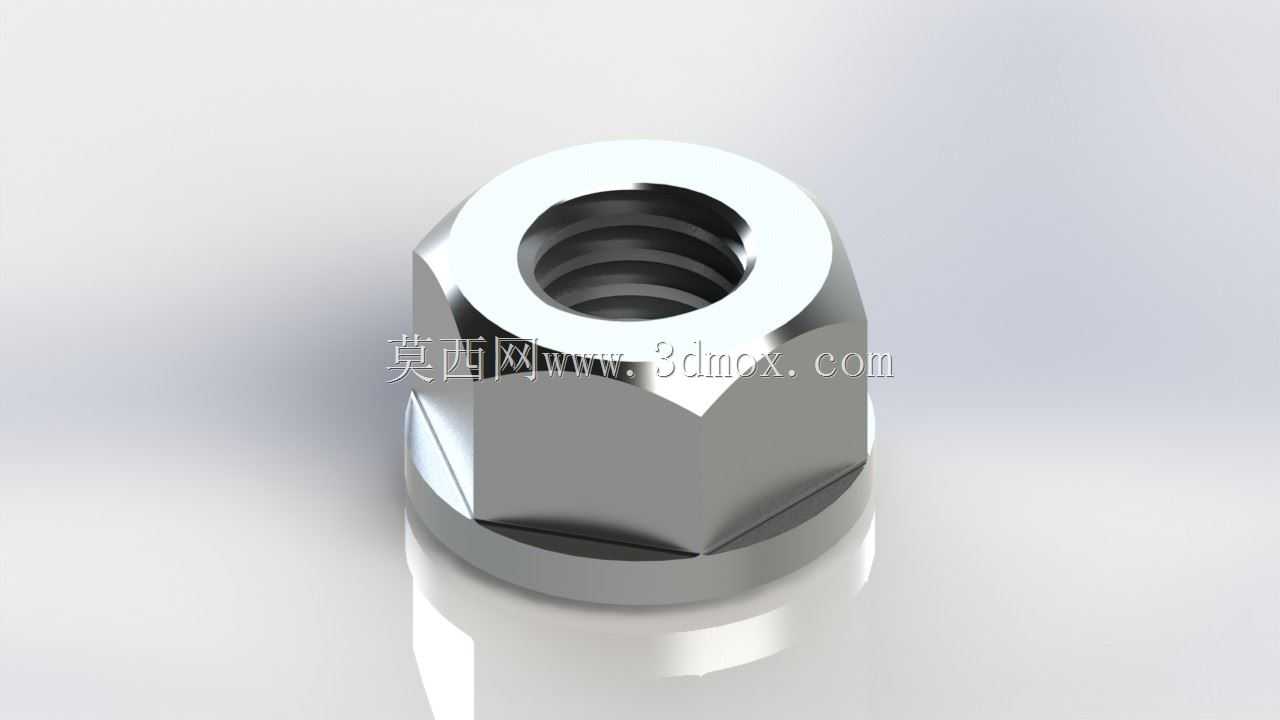

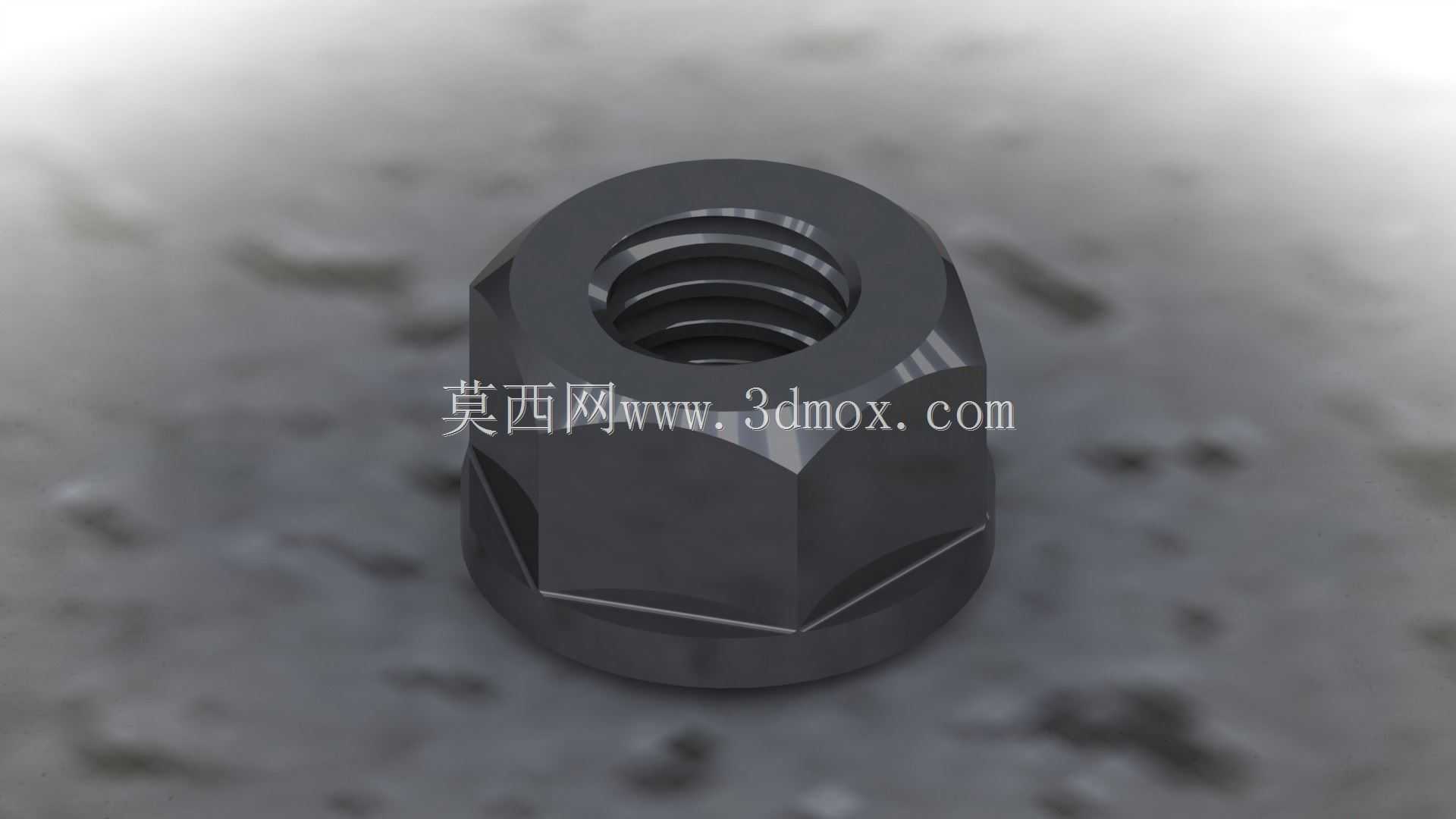

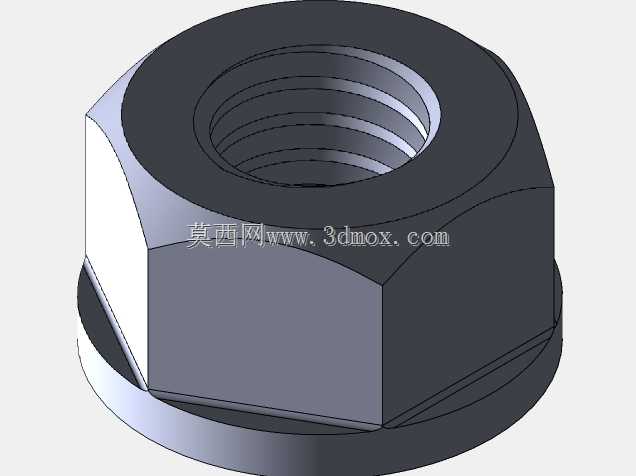

六角法兰面锁紧螺母结构设计展示

在各类机电设备的装配环节，法兰螺母是应用频次极高的紧固连接件，不同于普通六角螺母，这类带一体式法兰盘的螺母，在结构设计上充分考虑了实际装配场景的受力与安装需求。法兰盘与螺母本体为一体化成型结构，安装时法兰面直接贴合被连接件表面，无需额外加装平垫圈，既减少了装配工序中的零件清点、选配环节，也能避免因垫圈漏装、错装导致的紧固失效问题。从受力特性来看，法兰盘的存在增大了螺母与被连接件的接触承压面积，在同等拧紧扭矩下，能够降低被连接件接触面的压应力，尤其适用于铝合金、工程塑料等强度较低的基材连接场景，可有效避免基材表面被压溃、出现凹陷变形的问题。在设计这类螺母的三维结构时，首先要明确螺纹规格对应的六角对边尺寸，法兰盘的外径通常比对边尺寸大2到3个螺纹公称直径的量级，法兰盘背面可根据使用需求设计成带防滑齿的结构，当应用在存在振动的工况下，防滑齿能够嵌入被连接件表面，提供额外的防松摩擦力矩，避免设备运行过程中螺母受振动载荷出现回转松脱。外形尺寸的设计上，螺母的总高度需要匹配螺纹旋合长度的要求，保证足够的螺纹啮合牙数，满足螺纹连接的强度要求，法兰盘的厚度需要兼顾承压强度与结构轻量化，过薄的法兰盘在拧紧过程中容易出现翘曲变形，导致接触面积减小、预紧力分布不均，过厚则会增加不必要的材料成本与安装空间占用。安装边界方面，这类螺母的法兰外径决定了装配时需要预留的沉孔或避让空间尺寸，在进行整机结构布局时，需要在连接孔位周边预留不小于法兰外径的平面区域，保证法兰面能够完全贴合，避免出现斜装、局部接触的情况。在自动化生产线、工程机械、汽车底盘、输配电设备等场景中，法兰螺母的应用能够大幅提升装配效率与连接可靠性，针对不同的防腐需求，还可以在三维模型基础上匹配对应的表面处理工艺对应的尺寸公差，比如镀锌、达克罗处理的镀层厚度需要纳入尺寸链校核，避免装配时出现螺纹配合卡滞的问题。建模过程中，螺纹部分可以根据应用场景选择简化修饰螺纹或者精确螺旋扫描实体，用于装配干涉检查时采用修饰螺纹即可提升运算效率，用于加工工艺仿真时则需要构建精确的牙型结构，同时六角部分的倒角、法兰与螺母本体的过渡圆角都需要按照冷镦成型的工艺要求设计，避免出现应力集中的尖角结构，提升零件的成型良率与疲劳强度。
