工业传动用带腹板滑轮结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:303842
  • 工业传动用带腹板滑轮结构设计
  • 工业传动用带腹板滑轮结构设计

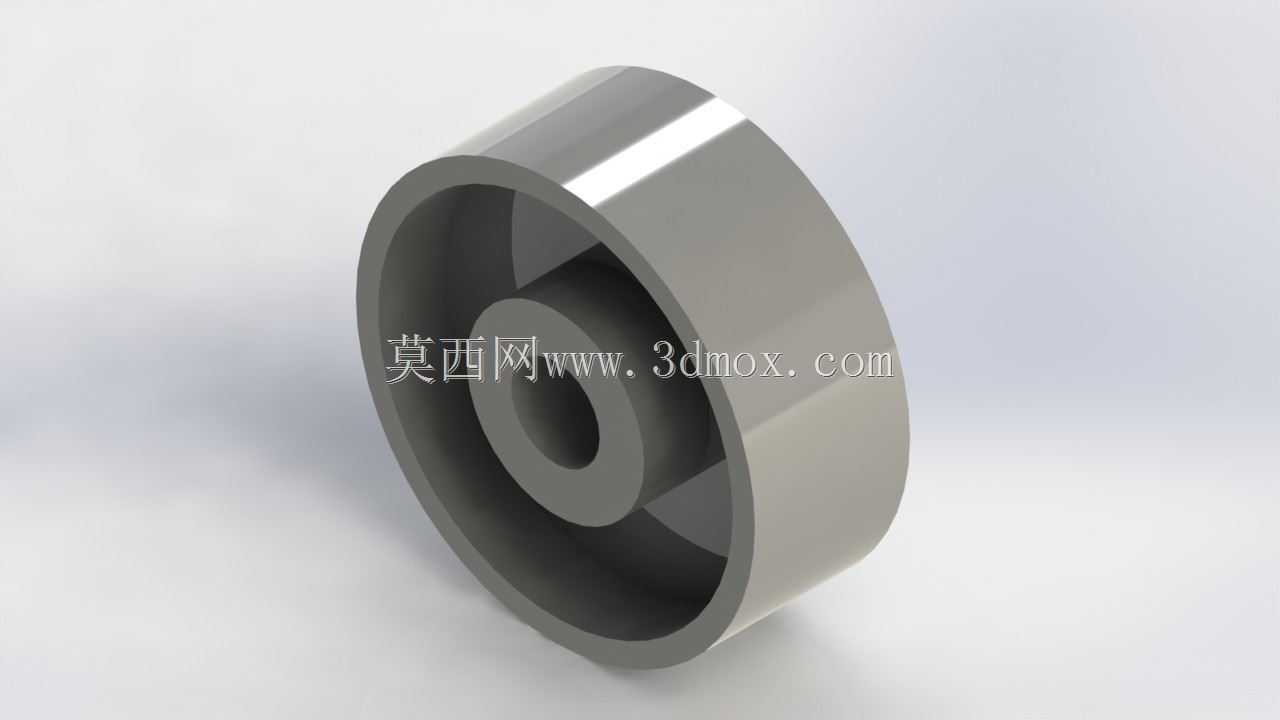

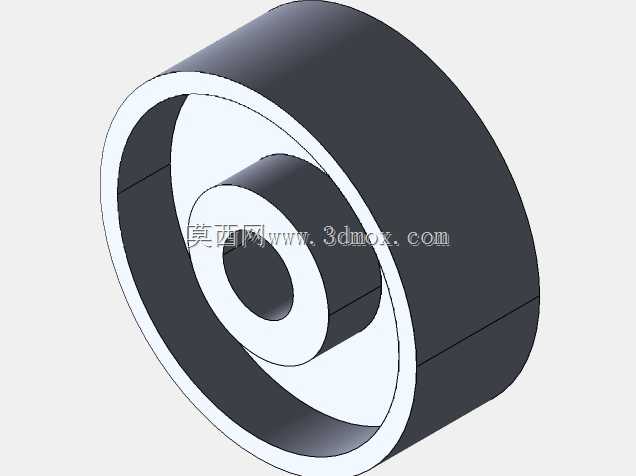

在常规带传动系统的布局中,这类带腹板滑轮常被用于中小载荷的动力传递场景,覆盖轻工输送线、小型机床辅机、农用机械传动组等多个应用场景,相比实心轮体结构,腹板形式的轮体能够在保证结构强度的前提下,大幅降低自身转动惯量,减少动力启动阶段的额外能耗,同时降低轮体自身重量,减轻支撑轴的径向载荷负担。从结构设计逻辑来看,轮缘部分采用等厚度圆柱面设计,工作表面粗糙度控制在适合皮带贴合的区间,避免运行过程中出现皮带打滑、异常磨损的问题,轮缘内侧与腹板衔接处做了圆弧过渡处理,消除应力集中点,避免长期交变载荷作用下出现结构开裂的问题。中心轮毂部分设计有同轴安装通孔,孔径与配套的支撑轴径采用间隙配合公差,方便现场装配时的快速穿装,轮毂长度根据常规安装的轴段长度匹配,保证轮体安装后不会出现轴向窜动,轮毂与腹板的衔接位置同样做了过渡圆角处理,分散转动过程中的应力传递路径。腹板部分采用等厚度辐板结构,没有多余的减重孔设计,这种设计更适配粉尘较多、工况环境相对复杂的使用场景,避免减重孔位置堆积物料碎屑影响轮体动平衡,同时整面腹板的结构刚性更好,在短时过载的工况下不会出现辐板变形的问题。从安装边界来看,轮体的外径尺寸适配常规窄V带或者平皮带的包覆角度要求,安装时需要保证轮体端面与支撑轴的垂直度,避免皮带运行时出现偏磨,轮体的轴向宽度与配套皮带的宽度匹配,预留少量的轴向窜动余量,避免皮带与轮缘侧边产生摩擦。实际选型应用时,需要结合传递功率、转速区间匹配对应的轮体材质,常规工况下采用铸铁材质即可满足强度要求,有轻量化需求的场景也可以采用铝合金加工,装配时需要注意键槽的对中,保证动力传递过程中键面受力均匀,不会出现滚键的问题。这类滑轮的结构设计没有冗余的复杂特征,三维建模过程中通过旋转特征即可完成主体结构构建,后续工程图输出时可以直接标注各段尺寸公差、形位公差,直接对接生产加工环节,不需要额外做结构简化。
