带弧形卡槽的多安装孔异形机械连接件

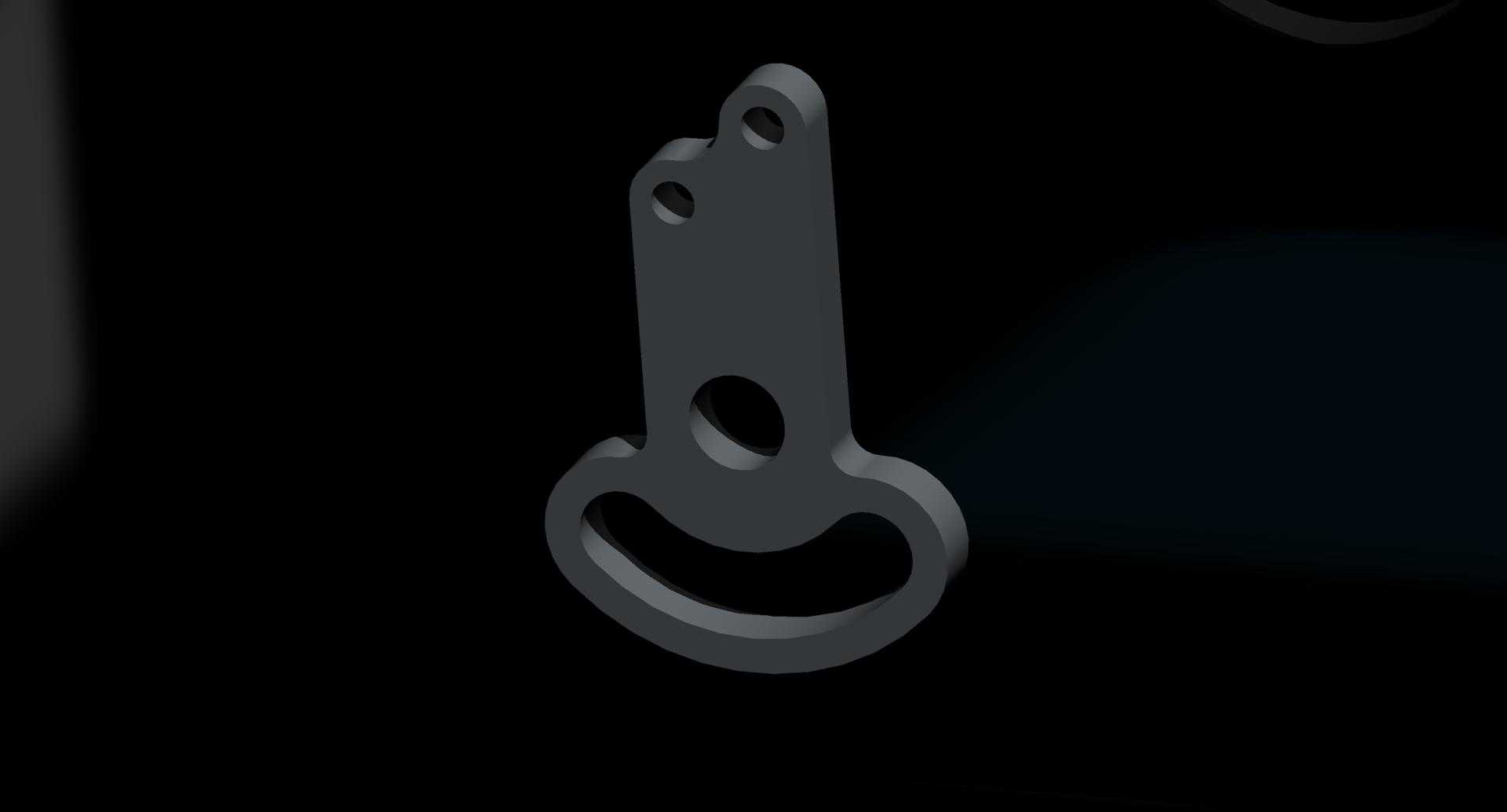

　　这类带弧形卡槽的异形连接件，在轻工自动化输送线、小型工装夹具的定位机构里十分常见，日常做设备改型时经常会碰到需要定制这类异形件的场景。从结构上看，零件主体为长条形板状结构，上部开设两个同轴度要求较高的圆形通孔，主要用于穿装销轴或者紧固螺钉，实现零件与安装基座的铰接或者刚性固定，孔位的间距公差需要控制在±0.05mm范围内，避免安装时出现别卡、装配错位的问题。下部的弧形开口卡槽是整个零件的核心功能结构，卡槽的圆弧面经过圆角过渡处理，工作时可以卡合在圆柱状的传动销或者导向轴上，实现往复摆动过程中的力传递，同时圆弧面的粗糙度要求达到Ra1.6，减少相对滑动时的磨损量，延长零件的使用寿命。设计这类零件的时候，

　　首先要确认上部安装孔的中心距与下部卡槽圆弧中心的相对位置尺寸，这个尺寸直接决定了传动过程中的摆动行程范围，如果尺寸偏差过大，会导致机构运动到极限位置时出现卡死，或者传动行程达不到设计要求。零件的整体厚度需要根据实际承载的载荷来选定，常规轻载工况下厚度取6-8mm即可，重载场景下需要适当增加厚度，同时在孔位周边做局部加厚处理，避免应力集中导致的孔位开裂。安装边界方面，零件摆动时的最大外轮廓需要和周边的机架结构预留至少3mm的安全间隙，防止运动过程中与其他零部件发生干涉。零件的材质一般选用45号钢，表面做发黑处理提升防锈能力，有轻量化需求的场景也可以选用6061铝合金加工，不过需要对卡槽受力面做硬质阳极氧化处理，

　　提升表面硬度避免过早磨损失效。在装配调试时，上部两个安装孔如果是铰接用途，需要配合铜套使用，减少销轴和孔壁的直接摩擦，下部卡槽卡合圆柱销时，要在接触面涂抹少量润滑脂，降低往复运动时的摩擦阻力。这类异形件没有统一的标准件规格，大多是根据具体设备的机构运动需求量身设计，建模时需要重点关注各功能面的形位公差，尤其是卡槽圆弧的轮廓度、安装孔的位置度，这些参数直接影响最终的装配效果和机构运行稳定性。实际生产中，这类零件一般采用数控铣削加工，批量较大时也可以采用冲压成型后再做孔位精加工，兼顾加工效率和尺寸精度。
