块振荡驱动执行机械装置结构设计

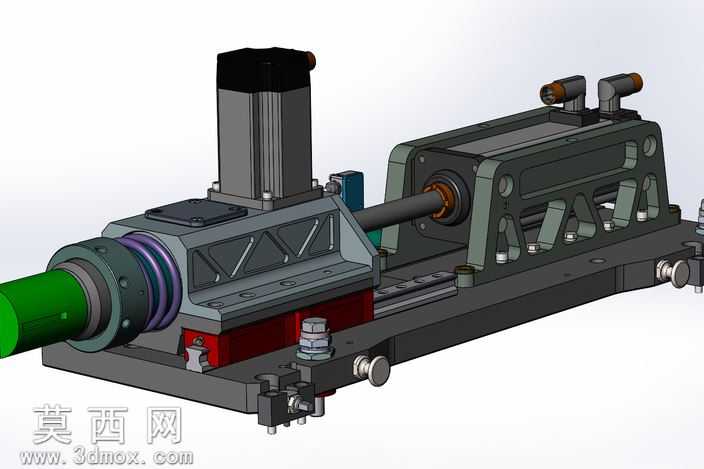

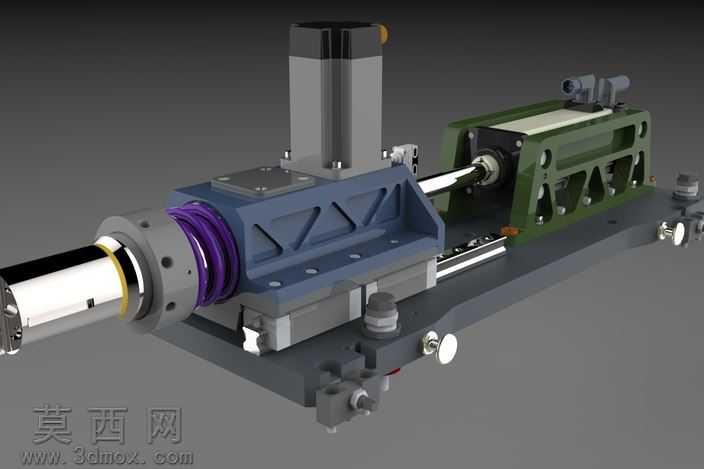

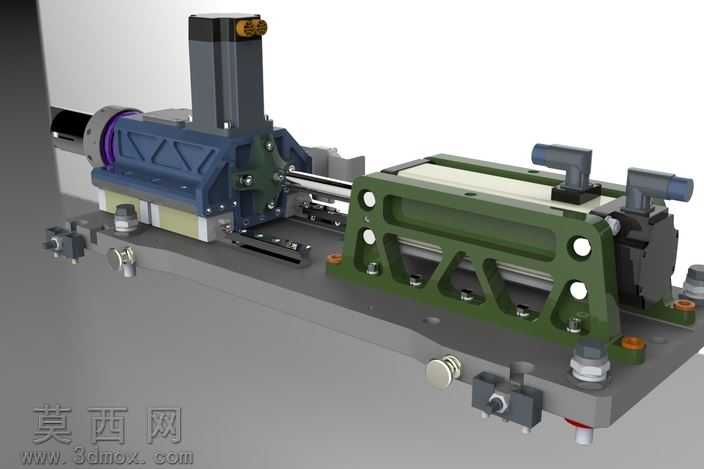

本作品为块振荡驱动类机械执行装置，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件可实现预设的相对运动，无干涉错位问题。渲染阶段采用工业级写实材质方案，金属轴类部件赋予高抛光镀铬材质，还原金属表面的镜面反光与边缘高光效果；装置主体的安装基座采用铸铁哑光材质，还原铸铁表面细微的颗粒质感与低反光特性；紫色密封缓冲部件赋予橡胶类软质材质，表现出橡胶的半哑光质感与弹性形变的视觉特征；绿色的驱动缸体部分采用阳极氧化金属材质，还原氧化层的细腻磨砂质感与均匀的色彩表现。结构设计上，装置集成了直线驱动单元、振荡执行单元、导向支撑单元与安装固定单元：直线驱动单元通过伺服驱动配合线性导轨实现精准的直线进给，导向轴采用高精度镀铬光轴搭配直线轴承，保证进给过程的同轴度与运动平顺性；振荡执行单元通过偏心结构配合紫色弹性缓冲组件，将直线进给的动力转化为可控的高频块振荡输出，缓冲组件可吸收振荡过程中的反向冲击力，降低装置运行的震动与噪音；安装基座采用一体化铣削结构设计，预留了多组标准安装孔位，可适配不同的工作台安装需求，基座上集成的行程调节旋钮、定位销结构，可实现振荡行程、输出位置的灵活调整。设计思路围绕工业场景下的精密振荡加工需求展开，针对涡轮叶片类零部件的电化学加工场景，优化了振荡输出的频率稳定性与进给精度，装置整体结构紧凑，各功能模块布局合理，动力传输路径短，能量损耗低，既可以作为独立的振荡执行模块集成到自动化加工生产线中，也可以搭配专用夹具完成小型精密零部件的振荡加工、表面处理等工序，建模过程中对所有标准件都采用了参数化可编辑设计，方便后续根据实际使用需求调整尺寸参数、更换适配的驱动规格，模型的装配层级清晰，各部件的配合关系明确，可直接用于工程出图、运动仿真、装配指导等后续生产环节。
