方形同轴车载扬声器三维结构设计

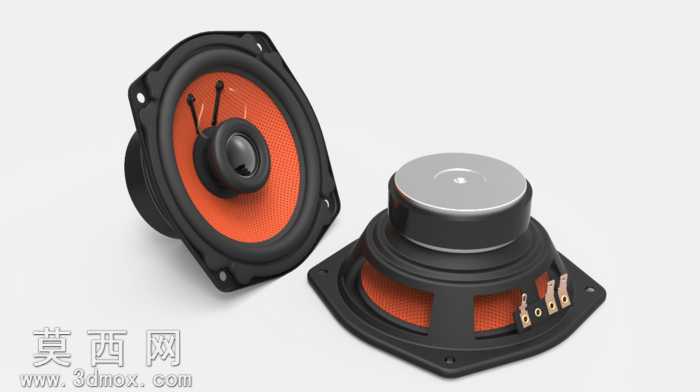

本模型为方形同轴车载扬声器的完整三维结构设计，建模过程严格遵循车载电声器件的实际生产尺寸规范，完整还原了产品的所有装配细节。建模阶段首先搭建扬声器的整体装配基准，以方形安装法兰为定位基准，依次构建盆架、磁路系统、振动系统、接线端子等核心组件，所有零部件之间的装配间隙、配合公差均按照实际量产要求设定，可直接用于结构验证、装配模拟与生产参考。模型的盆架采用工程塑料注塑成型的结构设计，带有四个对称分布的安装固定孔，盆架侧面开设镂空格栅结构，既保证了音腔的空气流通性，又有效降低了整体结构重量，同时提升了产品的散热性能。磁路部分完整还原了T铁、磁钢、华司的堆叠结构，磁钢采用圆形钕铁硼材质设计，顶部金属盖板做了倒角高光处理，还原了金属件的加工质感。振动系统部分，锥盆采用橙红色复合纤维材质设计，表面带有均匀的织物纹理，折环采用黑色橡胶材质，带有规则的环形褶皱结构，保证振动过程中的顺性与线性；中心位置设计有黑色球顶高音单元，实现同轴全频发声的结构特性，两根编织引线从锥盆中心延伸至接线端，还原了真实的布线结构。接线端子部分设计有三个金属插片，带有定位卡槽结构，可直接与车载线束接口匹配。材质渲染阶段，针对不同部件的物理特性分别调整材质参数：橡胶折环与盆架塑料件设置为哑光黑塑料材质，调整粗糙度参数还原磨砂质感；锥盆设置为带细微织物纹理的橙红色复合材质，添加轻微的漫反射与凹凸纹理；磁钢顶部金属盖板设置为拉丝金属材质，添加环境反射效果还原金属光泽；接线端子设置为镀锡铜金属材质，还原金属导电件的质感。整体模型结构完整，所有零部件可独立拆分编辑，既可以用于产品结构的干涉检查，也可用于产品宣传渲染、教学演示等场景，完整展现了同轴车载扬声器从磁路到振动系统的全部设计逻辑，还原了方形安装结构的适配特性，符合车载音响改装与前装市场的产品设计规范。
