实体保持架滚针滚子轴承三维设计

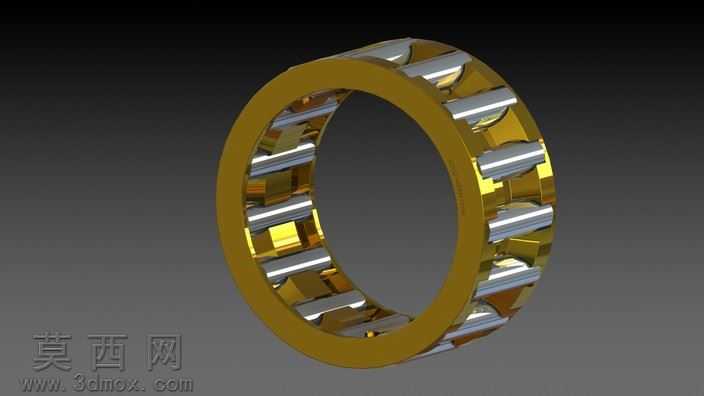

本作品为滚针滚子轴承的三维参数化设计成果，建模阶段以滚动轴承设计规范为核心依据，首先完成轴承整体尺寸链的精准标定，依次构建内圈滚道、外圈滚道、圆柱滚子、实体铜保持架的基础几何特征，针对保持架的兜孔结构采用阵列特征完成批量排布，严格控制兜孔与滚子的配合间隙，保证滚子在兜孔内可实现顺畅滚动无卡滞，同时对保持架的挡边、引导面结构做细节优化，还原实体保持架对滚子的限位、引导功能。建模过程中对轴承各零件的倒角、圆角等工艺特征做完整还原，避免出现尖锐棱边的非工艺化结构，保证模型符合实际机械加工的工艺逻辑。材质与渲染阶段，针对保持架的铜合金材质，调整金属材质的反射率、粗糙度参数，还原黄铜材质温润的金属光泽与半哑光的金属质感；针对钢制滚子与套圈滚道，设置高反射的铬钢材质参数，添加细微的表面粗糙度纹理模拟轴承钢精加工后的表面效果，通过三点布光方案突出轴承的环形结构层次，在暗调背景下清晰呈现保持架与滚子的装配关系，渲染输出的效果图可直观展示轴承的内部构造。结构设计上，该滚针滚子轴承采用无内圈或带内圈的适配结构（本模型为带保持架组件结构），滚子沿圆周均匀排布，相比同尺寸的球轴承可承受更大的径向载荷，保持架采用铜合金实体结构，相比冲压保持架具备更高的结构强度，可适配中高速、重载的传动工况，建模时严格控制各零件的同轴度公差，保证装配后轴承的回转精度符合设计要求。设计思路围绕工业级机械配件的实用性展开，摒弃冗余的装饰性结构，所有几何特征均服务于轴承的实际传动功能，模型可直接用于机械传动系统的装配仿真、工况模拟，也可作为机械设计教学中滚动轴承结构讲解的可视化素材，帮助学习者直观理解滚针滚子轴承的零件组成与装配逻辑。
