卧式承压锅炉结构三维设计作品

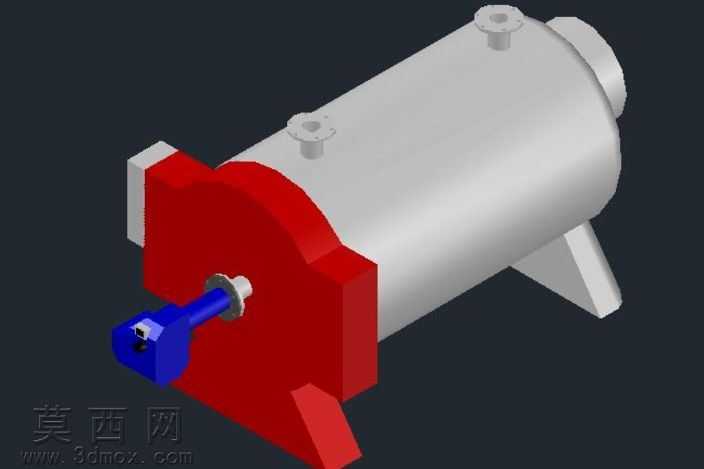

本作品为卧式承压锅炉的三维结构设计模型，建模过程严格遵循压力容器类设备的通用设计规范，首先以基准轴为定位核心搭建卧式圆柱罐体的主体框架，通过拉伸、旋转特征生成等壁厚的承压筒身，在筒身顶部精准定位两个规格一致的法兰接口，分别作为介质进出与检测端口，接口处采用凸缘加厚结构设计，保障承压状态下的连接强度与密封性能。筒身端部采用标准椭圆封头结构进行封闭，封头与筒身的衔接处做了过渡圆角处理，避免应力集中问题，符合承压设备的结构力学要求。模型前端的燃烧端采用分体式模块化结构设计，红色端盖部分通过凸台定位与筒身实现装配，端盖外侧设置蓝色燃烧器连接组件，组件包含定位轴段、连接法兰与接口结构，可直观展示燃烧单元与炉体的装配关系。支撑结构采用两个对称分布的三角形支脚，分别布置在筒身下部前后位置，支脚与筒身的连接面做了贴合弧度处理，增大接触面积提升支撑稳定性，支脚底部预留安装平面，可适配现场安装固定的需求。材质渲染阶段，筒身主体采用哑光银灰色金属材质模拟锅炉钢的表面质感，还原钢制承压设备的真实外观；前端燃烧端盖采用高饱和度红色涂装材质，区分不同功能模块；燃烧器组件采用深蓝色工程塑料与金属结合的材质表现，清晰区分不同零部件的材质属性。设计过程中充分考虑了锅炉的实际装配逻辑，所有零部件的配合面均预留合理的装配间隙，接口尺寸符合通用管路连接标准，整体结构无干涉、无冗余特征，可用于锅炉结构原理展示、装配教学演示以及后续的工程化设计参考，模型的每一处结构都对应实际锅炉的功能模块，能够清晰展现卧式承压锅炉的核心组成与装配关系。
