多浮筒结构气垫船三维线框设计方案

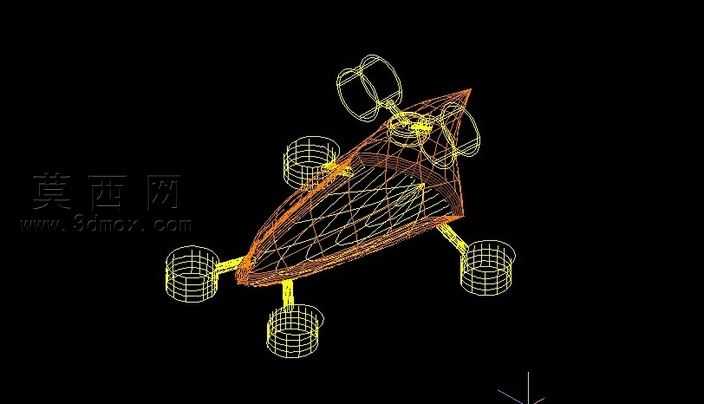

本次展示的气垫船三维设计采用线框建模方式完成整体结构搭建，建模过程中优先梳理船体的核心受力逻辑与功能分区，将船体主体的流线型轮廓作为基础建模基准，通过三维软件的样条曲线工具勾勒出船体外壳的纵向与横向控制线，再通过曲面放样功能生成初始的船体外壳框架，确保船体前部的抬升角度符合气垫航行时的空气动力学要求，减少航行过程中的空气阻力。模型在船体四周均匀布置了六个圆柱形浮筒结构，浮筒与船体主体之间通过倾斜的支撑臂完成刚性连接，建模时对支撑臂的倾斜角度做了多轮参数化调整，既保证浮筒能够在船体停泊或低速航行时提供足够的浮力支撑，避免船体侧翻，也确保支撑结构不会干扰气垫围裙的气流密封效果。船体上部的动力系统采用线框方式做了简化示意，将动力输出端的传动路径与浮筒的位置做了对应匹配，预留出后续安装推进螺旋桨与气垫风机的安装空间，整体结构的重心经过反复测算，落在船体几何中心偏后的位置，匹配气垫航行时的抬头力矩需求。建模过程中没有添加复杂的实体材质与渲染效果，仅通过不同颜色的线框区分不同的结构部件，黄色线框对应支撑臂与动力传动部件，白色线框对应船体外壳与浮筒结构，方便设计人员快速识别不同的功能模块，也便于后续对结构做进一步的优化调整。该设计目前处于概念验证阶段，重点验证多浮筒辅助支撑的气垫船结构可行性，后续可在此线框模型基础上添加实体外壳、气垫围裙、动力系统等细节部件，完成完整的产品级三维模型搭建，也可直接导出线框图纸用于初期的结构方案讨论与加工可行性评估。
