双锅卫星接收天线支撑结构

　　这套三维结构围绕卫星信号接收场景展开，主体由两个抛物面反射锅、中心馈源组件、俯仰调节支臂以及三角落地支架构成，适用于野外临时驻点、偏远住宅、小型基站补点等需要同时对准不同轨道卫星的场合。双锅布置并非简单重复：上方主反射面承担高频段弱信号汇聚，下方副反射面可面向另一颗同步卫星，或在多星切换时作为冗余接收通道，减少单锅反复转动带来的对准误差。反射面采用旋压成型的薄壁抛物面，背部沿径向布置加强筋，既控制风阻面积，又保证曲面在日晒、阵风载荷下不产生明显形变；锅面边缘预留卷边结构，可提升薄壁口部刚度，避免运输和吊装时出现局部凹陷。馈源安装在抛物面焦点位置，通过三根可调拉杆与锅面背部连接，拉杆两端采用螺纹副，装配时可微调馈源的前后距离与偏转角，

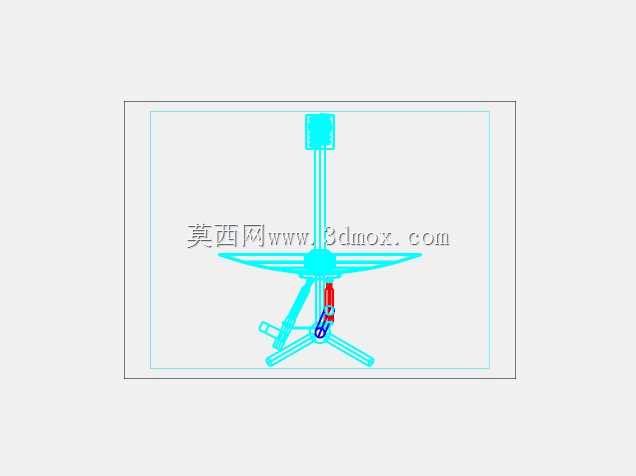

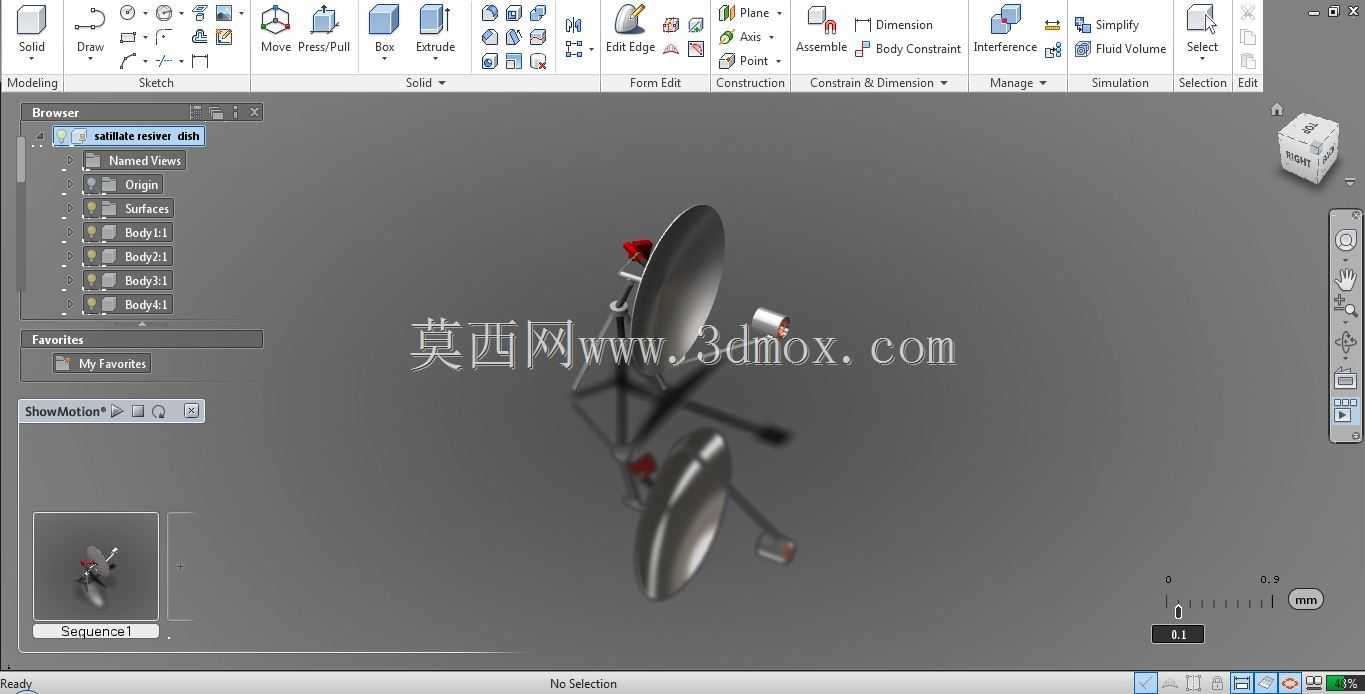

　　使相位中心稳定落在焦点上。支臂部分采用钢管焊接框架，关键铰接点设置抱箍与锁紧螺栓，俯仰角调整到位后依靠摩擦力固定，方位角则通过底盘与立杆之间的回转配合实现。底部三角支架向外展开，三个支脚形成较大支撑多边形，设备在水泥地面或压实土面上均可独立站立；若用于屋顶长期安装，支脚板上的通孔可配合膨胀螺栓与基础连接，安装边界需在锅面外径外侧预留操作空间，便于人员调节仰角并擦拭反射面。建模时将反射面、馈源、调节杆、支架和紧固件分层处理，运动铰接关系保留清楚，方便后续校核干涉、检查收拢状态以及出工程图。结构设计重点在于焦点定位精度、支架刚度和现场可调性，而不是追求复杂外观，因此各连接部位均留出扳手操作空间，螺栓规格尽量统一，便于维护更换。
