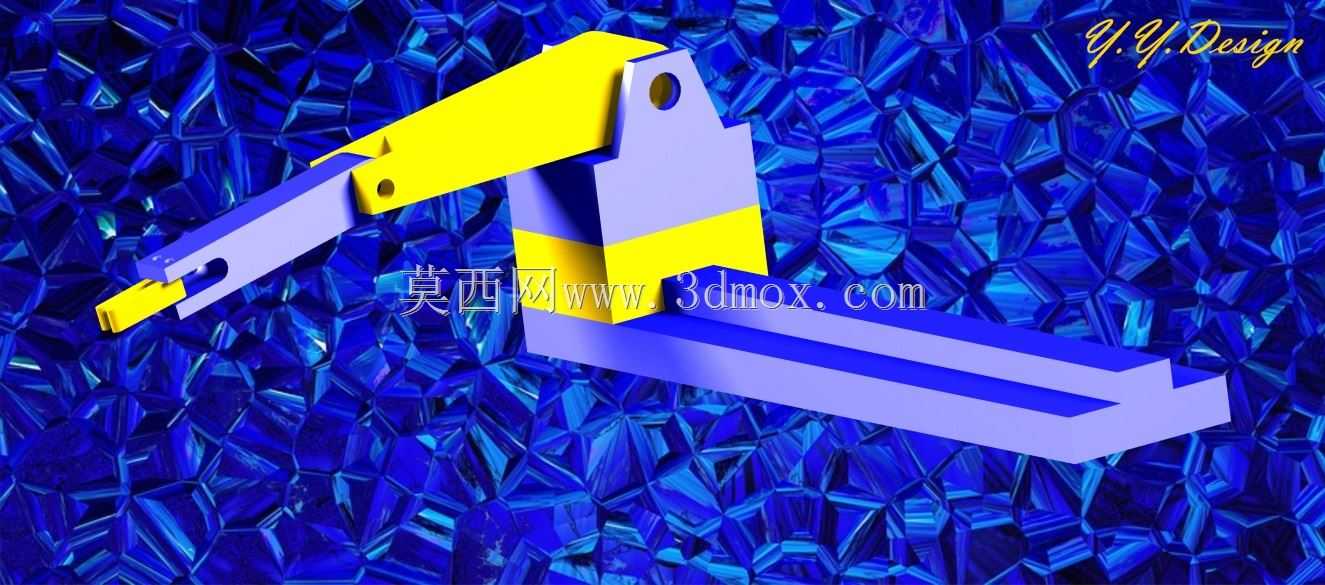

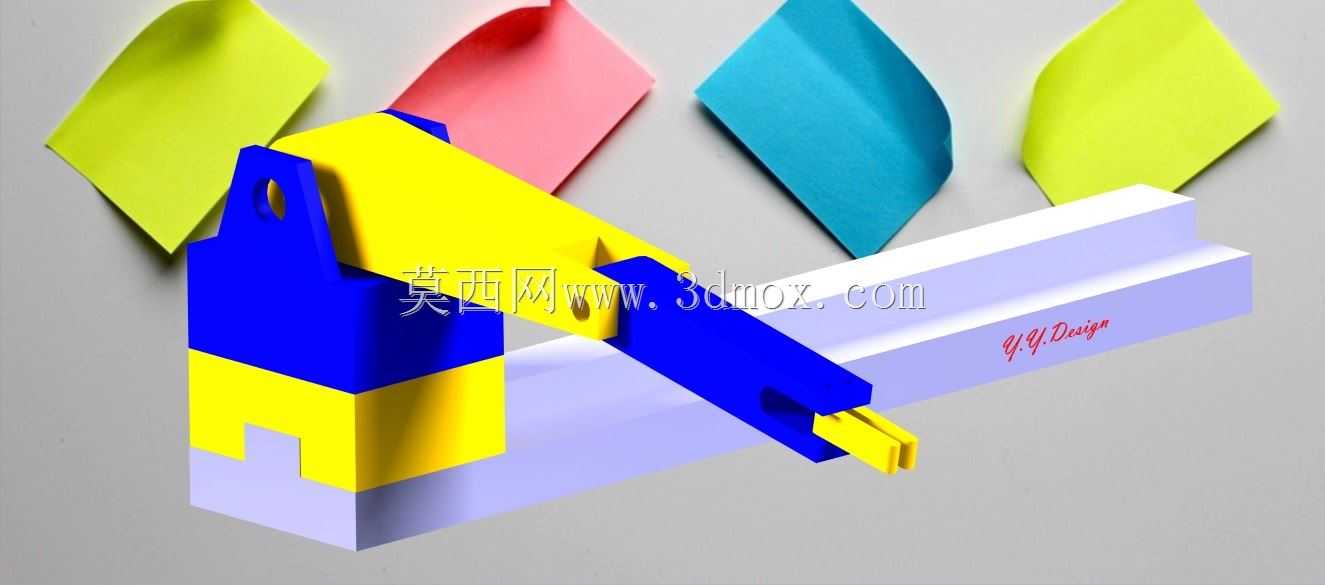

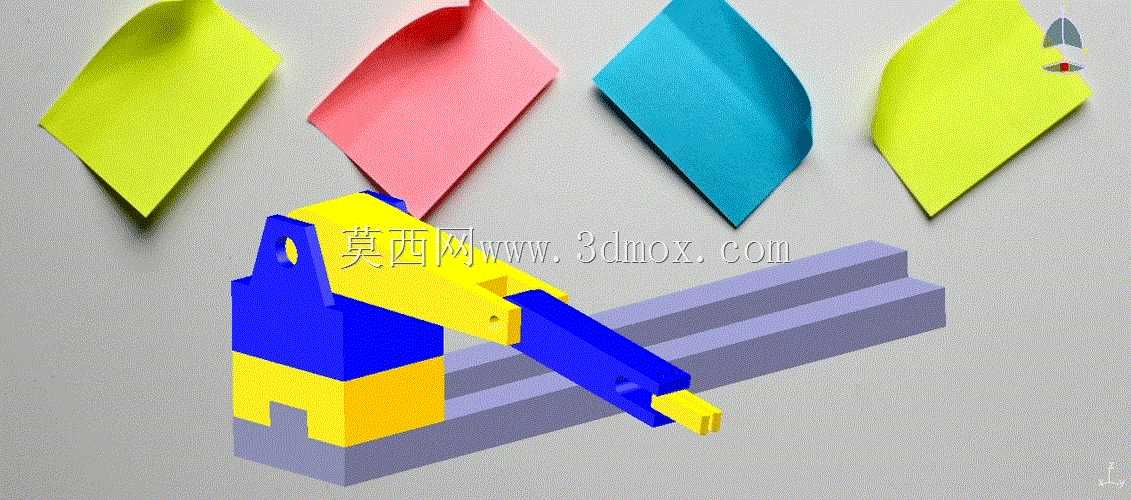

这套多轴联动运动结构,核心面向教学演示、小型工位物料转运、轻载作业场景的运动逻辑验证需求,在职业院校机械专业实训台、小型自动化生产线的上下料工位、实验室运动算法验证平台中都能适配。从实际作业用途来看,它并非面向大负载工业搬运场景,而是聚焦于小行程范围内的精准位姿调整,可完成沿直线导轨的水平滑移、多关节角度协同摆动、末端执行器的定向对位等动作,能模拟工业场景中机械臂沿轨道巡检、定点取放小件物料、跟随轨迹完成涂胶或点胶作业的完整运动流程。

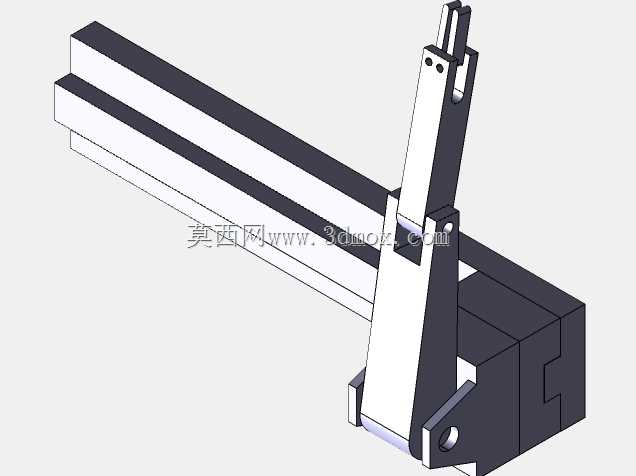

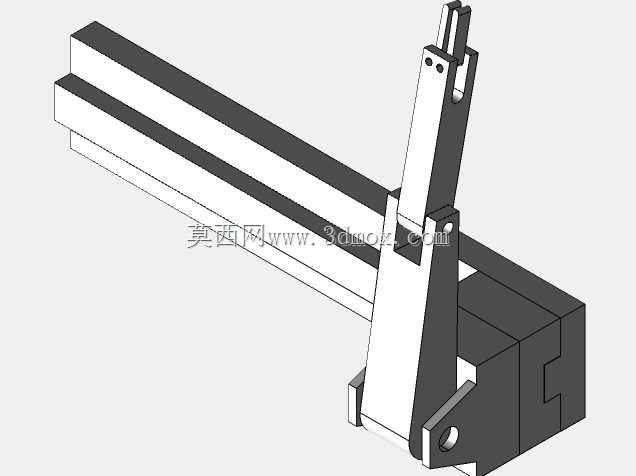

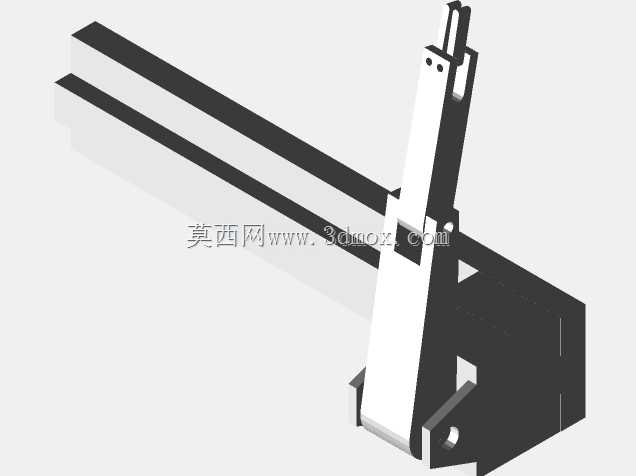

设计层面没有采用复杂的谐波减速结构,而是用拼接式的块体构件搭建关节主体,各转动副的连接边界预留了标准的轴孔配合位,既可以直接通过3D打印制作原型件验证运动干涉,也能替换成金属机加工件提升负载能力。整体结构的安装基准依托底部的直线导轨,导轨的安装面平面度要求控制在0.1mm每米范围内,避免滑移过程中出现卡滞;关节部分的转动角度做了机械限位设计,大臂的俯仰角度范围覆盖-30°到75°,小臂的摆动角度范围覆盖-90°到90°,末端夹头的自转范围为0°到270°,各关节的运动包络不会和底部导轨、安装基座产生干涉。
从安装边界来看,整套结构沿导轨方向的总长度适配400mm以内的安装工位,横向最大伸展半径为180mm,竖直方向最高抬升高度为220mm,不需要额外预留过大的安装空间,可直接固定在标准铝型材工作台上。设计时特意将各运动构件的重心尽量向导轨安装基准面靠拢,降低高速运动时的倾覆力矩,关节处的走线槽预留了6mm的穿线空间,可容纳动力线、信号线内置排布,避免外部走线干扰运动轨迹。在运动逻辑设计上,各轴的运动解算做了简化处理,不需要复杂的逆运动学迭代计算,通过各关节角度的协同配合就能实现直线、圆弧等基础轨迹的复现,对于入门级的机器人运动学学习者来说,能直观理解关节空间到笛卡尔空间的坐标转换逻辑,也能快速调整各杆长参数验证不同臂展比例下的运动范围变化。
